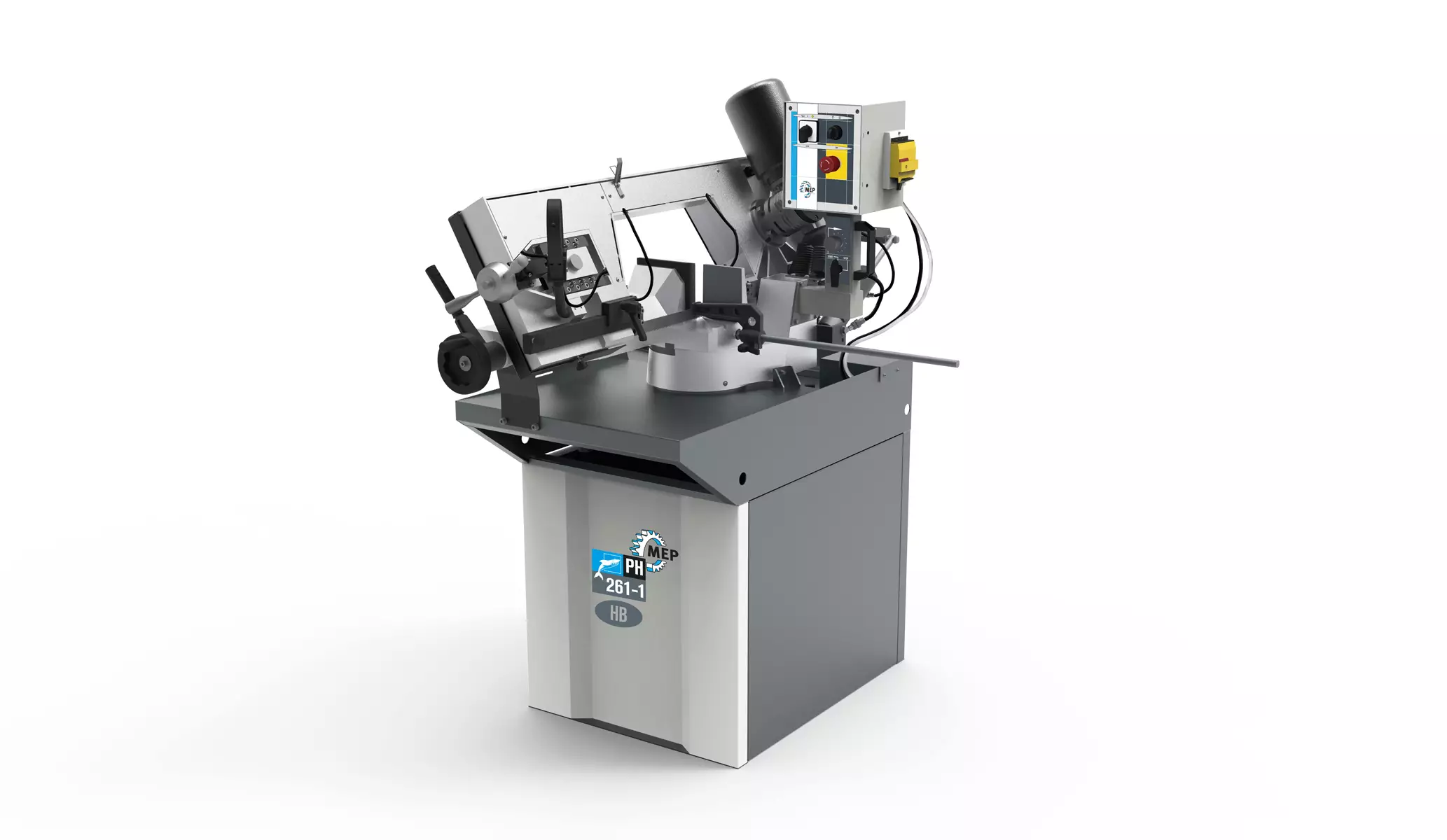

PH 261-1 HB
MEP PH 261-1 HB on manuaalinen metallivannesaha HB-hydraulijärjestelmällä, Ø 225 mm kapasiteetilla ja monipuolisella 0°–+60° kulmasahauksella.
Kestävä ja helppokäyttöinen
-
Järeä ja vakaa rakenne
Kaksoisjousitus sahapään liikkeelle takaa maksimaalisen jäykkyyden ja vakaan sahausprosessin.
-
Helppo ja kestävä teränkiristys
Helppo ja kestävä teränkiristys – Valurautainen liukupinta varmistaa sujuvan säädön ja pitkäikäisen käytön.
-
Tehokas jäähdytys ja voitelu
Tehokas jäähdytys ja voitelu – Suuren kapasiteetin integroitu pumppu pitää terän jatkuvasti jäähdytettynä ja voideltuna.
-
Turvallinen käyttö
Turvakytkimet pysäyttävät terän välittömästi suojan avautuessa tai terän rikkoutuessa.
-
kulmasahaus 0° +60°
Kone mahdollistaa kulmasahaukset vasemmalle jopa 60° asti. Kiinteät pysäytykset helpottavat yleisimpien kulmien nopeaa asettamista
-
Tehokas kiinnitys
Nopea lukitus- ja vapautusjärjestelmä nopeuttaa kappaleiden käsittelyä ja parantaa tuottavuutta.
-
Tarkka kulmasahaus
Kääntöpöytä asteikolla mahdollistaa tarkat katkaisut kaikissa kulmissa.
-
Kaksinopeuksinen teränopeus (40 / 80 m/min)
Mahdollistaa sopivan nopeuden valinnan eri materiaaleille. Tämä lisää koneen monipuolisuutta.
-
Hallittu ja monipuolinen sahaussyöttö
Painovoimaan perustuva sahaussyöttö hydraulisella jarrulla (HB) mahdollistaa hallitun katkaisun sekä manuaalisesti että yksittäisissä automaattisissa sahausjaksoissa.
Pyydä räätälöity tarjous
Tämä tuote voidaan konfiguroida täysin tarpeidesi mukaan useilla lisävarusteilla, mikä maksimoimman tuotantosi tehokkuuden. Asiantuntijamme ovat valmiita auttamaan sinua parhaiden ratkaisujen löytämisessä. Ota yhteyttä, niin keskustellaan tarkemmin!
Kaikki tekniset tiedot tuotteesta
Pienin sahausmitta latta
mm
Terän koko
2450x27x0,9 mm
Sahauskorkeus
mm
Teränopeus
46-92 mm
| Paino | 240 kg (kilogramma) |
|---|---|
| Mitat | 1400 × 800 × 1650 mm (millimetri) |
| Automaatio | Manuaalinen |
| Käyttökohde | Yleisvannesahat |
| Sahaustyyppi | Kulmaansahaava |
PH 261-1 HB vannesaha – manuaalinen metallivannesaha hydraulisella HB-järjestelmällä
MEP PH 261-1 HB on monipuolinen manuaalinen metallivannesaha putkien, profiilien ja palkkien katkaisuun. Se yhdistää manuaalisen sahauksen ja HB (Hydraulic Brake) -järjestelmän, jonka avulla koneella voidaan suorittaa myös yksittäisiä katkaisuja ilman käyttäjän jatkuvaa osallistumista. Suuri sahauskapasiteetti, 0°–+60° kulmasahaus ja järeä valurautarakenne tekevät siitä käytännöllisen ratkaisun konepajojen ja metalliteollisuuden vaihteleviin sahaustarpeisiin.
HB-järjestelmä mahdollistaa yksittäiset sahaukset ilman käyttäjää
PH 261-1 HB:n keskeinen ominaisuus on HB eli Hydraulic Brake -järjestelmä. Kun käyttäjä on asettanut materiaalin, sulkenut puristimen ja käynnistänyt sahaussyklin, sahauspää laskeutuu painovoimaisesti materiaalin läpi hydraulipiirin hallitsemana. Sahauksen jälkeen käyttäjä nostaa sahauspään käsin takaisin haluttuun asentoon.
Näin koneessa yhdistyvät manuaalisen vannesahan yksinkertaisuus ja mahdollisuus suorittaa yksittäinen katkaisu ilman käyttäjän jatkuvaa sahauspään ohjaamista.
Kulmasahaus 0°–+60°
PH 261-1 HB mahdollistaa kulmasahauksen välillä 0°–+60°. Mekaaniset vasteet 0°, +45° ja +60° kulmissa nopeuttavat sahauspään asettamista, ja sahauspää voidaan lukita myös kaikkiin näiden välisiin kulmiin. Kääntöpöydän kulma-asteikko helpottaa sahauskulman tarkkaa asettamista.
Sahauskapasiteetit:
- 0°: Ø 225 mm / 200 mm / 240 × 160 mm
- +45°: Ø 160 mm / 140 mm / 155 × 115 mm
- +60°: Ø 90 mm / 90 mm / 90 × 90 mm
Vankka valurautarakenne
Sahauspää, sahauspöytä ja puristin ovat valurautaa. Rakenne vaimentaa sahauksessa syntyvää värähtelyä ja auttaa parantamaan sahausvakautta sekä pidentämään vannesahanterän käyttöikää.
Kovametalliset teräohjaimet tarkkaan sahaukseen
Säädettävät ja erittäin kulutusta kestävät kovametalliset teräohjaimet tukevat vannesahanterää sahauksen aikana. MEP:n mukaan ratkaisu parantaa sahausvakautta ja auttaa pidentämään terän käyttöikää.
Jäykkä ja hallittu sahauspään liike
Sahauspään liikkeessä käytetty kaksoisjousirakenne lisää liikkeen jäykkyyttä. Lisäksi valurautainen teränkiristyksen liukukappale on suunniteltu helpottamaan säätöä ja säilyttämään liikkeen tasaisena pitkäaikaisessa käytössä.
Nopea materiaalin kiinnitys
Pikatoimisella lukitus- ja vapautusmekanismilla varustettu puristin nopeuttaa materiaalin kiinnittämistä. Kromatusta teräksestä valmistettu mittatanko, millimetriasteikko ja käännettävä vaste puolestaan helpottavat tarkkojen ja toistuvien katkaisujen tekemistä.
Tehokas jäähdytys ja turvallinen käyttö
Suurituottoinen jäähdytysnestepumppu huolehtii vannesahanterän jatkuvasta voitelusta ja jäähdytyksestä. Turvakytkimet pysäyttävät terän liikkeen välittömästi, jos teräsuojus avataan tai terä katkeaa.
Kenelle PH 261-1 HB vannesaha sopii?
PH 261-1 HB soveltuu konepajoihin, kunnossapitoon ja metalliteollisuuden työpajakäyttöön, jossa sahataan putkia, profiileja ja palkkeja yksittäiskappaleina tai pienempinä sarjoina. HB-järjestelmä on hyödyllinen erityisesti silloin, kun halutaan manuaalisen koneen joustavuus mutta myös mahdollisuus yksittäisiin katkaisuihin ilman käyttäjän jatkuvaa sahauspään ohjaamista.
Miksi valita PH 261-1 HB vannesaha?
- HB (Hydraulic Brake) -järjestelmä mahdollistaa yksittäiset katkaisut ilman käyttäjän jatkuvaa osallistumista
- Kulmasahaus 0°–+60° lisää koneen käyttömahdollisuuksia
- Jopa Ø 225 mm / 240 × 160 mm sahauskapasiteetti monipuoliseen työpajakäyttöön
- Valurautainen rakenne parantaa vakautta ja vaimentaa värähtelyä
- Kovametalliset teräohjaimet tukevat vakaata ja tarkkaa sahausta
- 46 / 92 m/min teränopeudet tarjoavat kaksi nopeusvaihtoehtoa erilaisiin sahaustöihin
Tekniset pääominaisuudet
- Sahauskapasiteetti 0°: Ø 225 mm / 200 mm / 240 × 160 mm
- Sahauskapasiteetti +45°: Ø 160 mm / 140 mm / 155 × 115 mm
- Sahauskapasiteetti +60°: Ø 90 mm / 90 mm / 90 × 90 mm
- Sahauskulma: 0°–+60°
- Puristimen maksimiavautuma: 245 mm
- Vannesahanterän koko: 2450 × 27 × 0,9 mm
- Sahausmoottori: 0,94 / 1,1 kW, kolmivaiheinen
- Teränopeus: 46 / 92 m/min, 2 nopeutta
- Työpöydän korkeus: 950 mm
- Paino: 240 kg
- HB-toiminto: sahauspään painovoimainen alasvienti hydraulijärjestelmän hallitsemana
