PLANET 100
Parmigiani PLANET 100 on erittäin suuren kapasiteetin hydraulinen profiilirullain suurimpien palkkien, putkien ja teräsprofiilien vaativaan taivutukseen.
Tärkeimmät ominaisuudet
-
HTT-hydraulinen voimansiirtojärjestelmä
Parmigianin HTT-järjestelmä optimoi vääntömomentin jakautumisen kaikille kolmelle vetävälle rullalle, mikä mahdollistaa erittäin suuren taivutusvoiman ja vakaan materiaalinsyötön myös erittäin raskailla profiileilla.
-
Erittäin suuri profiilien taivutuskapasiteetti
PLANET 100 pystyy käsittelemään jopa 600 mm I-palkkeja, 400 mm H-palkkeja sekä 457 × 11 mm putkia erittäin vaativissa teollisuussovelluksissa.
-
Kolme hydraulisesti vetävää rullaa
Kaikki kolme rullaa ovat vetäviä, mikä mahdollistaa suuren vääntömomentin, vakaan materiaalinsyötön ja korkean taivutustarkkuuden myös suurilla profiileilla
-
Kuusisuuntaiset hydrauliset ohjainrullat
Hydrauliset ohjainrullat tukevat profiilia taivutuksen aikana ja ehkäisevät materiaalin muodonmuutoksia erityisesti suurilla ja epäsymmetrisillä profiileilla.
-
Työskentely sekä vaaka- että pystyasennossa
Kone soveltuu sekä horisontaaliseen että vertikaaliseen työskentelyyn, mikä lisää joustavuutta erilaisten profiilien ja palkkien taivutuksessa.
-
Full Frame Extended Design -runko
Lämpökäsitelty monoblock-runko tarjoaa erittäin suuren jäykkyyden ja pitkäikäisen rakenteen myös jatkuvassa erittäin raskaassa tuotantokäytössä.
Pyydä räätälöity tarjous
Tämä tuote voidaan konfiguroida täysin tarpeidesi mukaan useilla lisävarusteilla, mikä maksimoimman tuotantosi tehokkuuden. Asiantuntijamme ovat valmiita auttamaan sinua parhaiden ratkaisujen löytämisessä. Ota yhteyttä, niin keskustellaan tarkemmin!
Kaikki tekniset tiedot tuotteesta
|
Ohjelmisto |
|
Materiaalit |
ALUMIINI, KUPARI, KULTA, TITAANI, RUOSTUMATON TERÄS, RAUTA, PLATINA |
| Konetyyppi | Rullataivutuskonet |
|---|
Parmigiani PLANET 100 – erittäin suuren kapasiteetin profiilien rullataivutuskone kaikkein raskaimpiin teräsrakenteisiin
Parmigiani PLANET 100 on erittäin raskaan teollisuuden hydraulinen profiilien rullataivutuskone, joka on suunniteltu kaikkein suurimpien palkkien, profiilien, putkien ja teräsrakenteiden tarkkaan taivutukseen vaativimmissa tuotantoympäristöissä. PLANET 100 kuuluu Parmigianin raskaan sarjan PLANET-profiilirullaimiin, jotka tunnetaan poikkeuksellisen suuresta taivutuskapasiteetista, erittäin korkeasta vääntömomentista sekä korkeasta tarkkuudesta suurissa metallinmuokkaussovelluksissa.
PLANET 100 hyödyntää täysin hydraulista käyttöjärjestelmää, jossa kaikki kolme rullaa ovat vetäviä. Parmigianin HTT (High Transmitted Torque) -voimansiirtojärjestelmä jakaa vääntömomentin optimaalisesti kaikille rullille mahdollistaen erittäin suuren taivutusvoiman, vakaan materiaalinsyötön ja korkean taivutustarkkuuden myös kaikkein raskaimmilla profiileilla ja suurilla materiaalipoikkileikkauksilla.
Kolme matalakierroksista hydraulimoottoria ja planeettavaihteet välittävät voiman suoraan jokaiselle vetävälle rullalle, mikä minimoi luiston ja mahdollistaa erittäin pienet taivutussäteet myös erittäin suurilla I- ja H-palkeilla. Tämä tekee PLANET 100 -mallista tehokkaan ratkaisun offshore-teollisuuteen, energia-alalle, infrastruktuuriprojekteihin sekä raskaan konepajateollisuuden tuotantoon.
Kone soveltuu työskentelyyn sekä vaaka- että pystyasennossa, mikä lisää merkittävästi joustavuutta erilaisten profiilien, putkien, kulmaterästen, T-profiilien, U-profiilien sekä erittäin suurten I- ja H-palkkien taivutuksessa.
PLANET 100 on varustettu hydraulisesti säädettävillä sivurullilla, jotka mahdollistavat tehokkaan kaksipuolisen esitaivutuksen (double prebending) sekä erittäin tarkan säteen hallinnan. Kuusisuuntaisesti hydraulisesti säädettävät ohjainrullat tukevat profiilia taivutuksen aikana ja auttavat ehkäisemään materiaalin ei-toivottuja muodonmuutoksia erityisesti suuria ja epäsymmetrisiä profiileja käsiteltäessä.
Koneen runko valmistetaan lämpökäsitellystä hitsatusta monoblock-teräsrakenteesta, joka tarjoaa erittäin korkean jäykkyyden, pitkän käyttöiän ja vakaan taivutustarkkuuden myös jatkuvassa raskaassa tuotantokäytössä. Parmigianin full frame extended design -rakenne on suunniteltu kestämään erittäin suuria kuormituksia ilman rungon muodonmuutoksia.
Parmigiani PLANET 100 soveltuu erityisesti:
- profiilien taivutukseen
- putkien taivutukseen
- palkkien taivutukseen
- kulmaterästen taivutukseen
- I- ja H-palkkien muotoiluun
- metalliprofiilien kaarimuotoiluun
- erittäin raskaisiin teräsrakenteisiin
- offshore-teollisuuteen
- energia- ja voimalaitosteollisuuteen
- laivanrakennusteollisuuteen
- infrastruktuuriprojekteihin
- säiliö- ja painelaiteteollisuuteen
- raskaan konepajateollisuuden tuotantoon
- vaativaan profiilintaivutukseen
PLANET 100 -rullataivutuskoneita käytetään yleisesti:
- metalliteollisuudessa
- raskaan konepajateollisuuden tuotannossa
- teräsrakenteiden valmistuksessa
- offshore-teollisuudessa
- laivanrakennuksessa
- energia- ja voimalaitosteollisuudessa
- säiliövalmistuksessa
- rakenneterästeollisuudessa
- alihankintateollisuudessa
- raskaan koneenrakennuksen tuotannossa
- putkirakenteiden valmistuksessa
- infrastruktuurirakentamisessa
Kenelle Parmigiani PLANET 100 sopii?
Parmigiani PLANET 100 sopii yrityksille, jotka tarvitsevat erittäin suuren kapasiteetin profiilien rullataivutuskoneen kaikkein vaativimpiin metallinmuokkaussovelluksiin. Kone on erinomainen valinta tuotantoympäristöihin, joissa käsitellään erittäin suuria teräsprofiileja, raskaita palkkeja ja vaativia rakenteita korkealla tarkkuudella sekä erittäin suurella taivutusvoimalla.
Tekniset pääominaisuudet
- Prosessi: hydraulinen profiilien rullataivutus
- Käyttö: profiilien, palkkien ja putkien taivutus
- Rullien määrä: 3
- Vetävät rullat: 3 kpl
- Käyttöjärjestelmä: täysin hydraulinen
- Voimansiirto: HTT-hydraulijärjestelmä + planeettavaihteet
- Työskentelyasento: vaaka / pysty
- Esitaivutus: hydraulinen double prebending
- Ohjainrullat: 6-suuntainen hydraulinen säätö
- Rakenne: lämpökäsitelty monoblock-teräsrunko
- Rullamateriaali: lämpökäsitelty taottu erikoisteräs
- Akselimateriaali: lämpökäsitelty kromi-nikkeliteräs
- Laakerointi: raskaan kuorman itseasettuvat rullalaakerit
- Maksimi profiilimoduuli: 1800–3000 cm³
- Maksimi kulmateräs: 200 × 28 mm
- Maksimi I-palkki, easy way: 600 mm
- Maksimi H-palkki, hard way: 400 mm
- Maksimi putkikapasiteetti: 457 × 11 mm

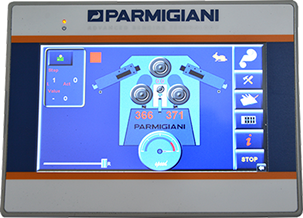

- Ohjausjärjestelmä: Digimatic-kosketusnäyttöohjaus
- CNC-ohjaus: FAST tai STRADIVARI (optio)
- Turvajärjestelmä: hydraulinen ylikuormitussuojaus
- Erityisominaisuus: erittäin suuren kapasiteetin täysin hydraulinen profiilirullain kaikkein raskaimpiin teräsrakenteisiin
