PLANET 15

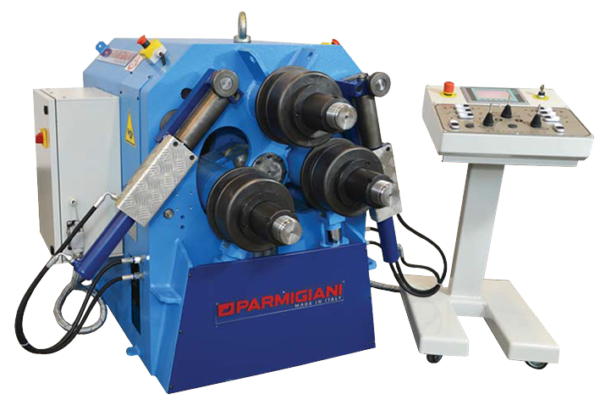

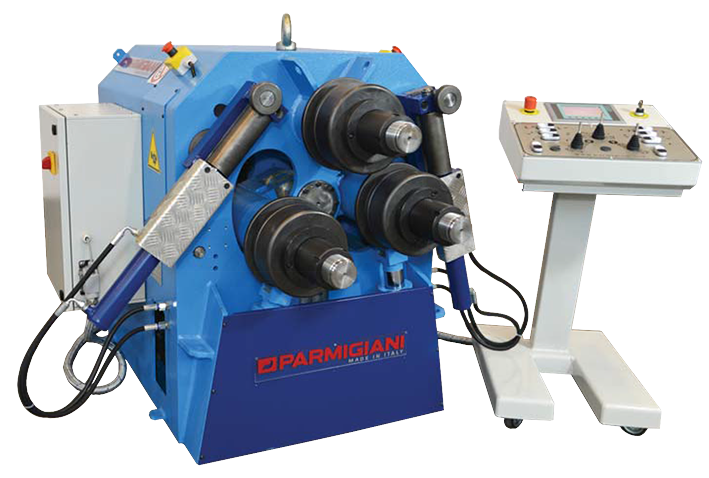

Parmigiani PLANET 15 – tehokas profiilien rullataivutuskone tarkkaan metallinmuokkaukseen

Parmigiani PLANET 15 on monipuolinen hydraulinen profiilien rullataivutuskone putkien, palkkien, profiilien ja erilaisten rakenneteräsprofiilien tarkkaan taivutukseen. PLANET-sarja on suunniteltu yhdistämään suuri taivutusvoima, korkea vääntömomentti, tarkkuus ja monipuolisuus vaativassa metallinmuokkauksessa.

PLANET 15 on varustettu kolmella vetävällä rullalla ja täysin hydraulisella voimansiirrolla. Rullien käyttö tapahtuu hydraulimoottorin ja planeettavaihteen avulla, mikä mahdollistaa tehokkaan voimansiirron ja hallitun materiaalinsyötön taivutuksen aikana.

Koneen kaksi alarullaa ovat hydraulisesti säädettävissä toisistaan riippumatta. Tämä mahdollistaa kaksoisesitaivutuksen ja parantaa taivutusprosessin hallintaa. Hydraulijärjestelmän pilot-ohjatut takaiskuventtiilit pitävät alarullien asennon vakaana varsinaisen taivutusvaiheen aikana.

PLANET 15 soveltuu työskentelyyn sekä vaaka- että pystyasennossa. Yhdistetty rakenne lisää koneen joustavuutta ja helpottaa erilaisten profiilien käsittelyä tuotantotilanteen ja kappaleen geometrian mukaan.

Koneessa on kaksi tehokasta sivuohjainrullaa, joista kumpikin voidaan säätää hydraulisesti kuuteen suuntaan suoraan ohjauspaneelista. Ohjainrullat auttavat hallitsemaan profiilia taivutuksen aikana ja ehkäisemään erityisesti epäsymmetristen profiilien muodonmuutoksia. Niitä voidaan hyödyntää myös taivutussäteen kalibrointiin.

PLANET 15:n runko on hitsattu monoblock-teräsrakenne, joka jännitystenpoistohehkutetaan hitsauksen jälkeen ja koneistetaan CNC-jyrsinkoneilla. Järeä runkorakenne on suunniteltu kestämään taivutuksessa syntyviä voimia sekä säilyttämään koneen jäykkyys ja suorituskyky pitkäaikaisessa käytössä.

Akselit valmistetaan lujasta lämpökäsitellystä kromi-nikkeliseosteisesta taotusta teräksestä ja ne on asennettu pitkäikäisille, rasvavoidelluille itseasettuville pallomaisille rullalaakereille. Taivutusrullat valmistetaan lämpökäsitellystä, lujasta seostetusta taotusta teräksestä.

PLANET 15 toimitetaan vakiona DIGIMATIC-ohjauksella. 7 tuuman värillinen kosketusnäyttö mahdollistaa vasemman ja oikean taivutusrullan ohjauksen. Järjestelmään voidaan tallentaa jopa 1 000 ohjelmaa, joissa kussakin voi olla enintään 60 työvaihetta.

Parmigiani PLANET 15 soveltuu erityisesti:

• profiilien rullataivutukseen
• putkien taivutukseen
• kulmaterästen taivutukseen
• lattaterästen taivutukseen
• neliö- ja suorakaideputkien taivutukseen
• T-profiilien taivutukseen
• U-profiilien taivutukseen
• I- ja H-palkkien taivutukseen
• rakenneteräsprofiilien kaarimuotoiluun
• vaaka- ja pystysuuntaiseen taivutukseen
• epäsymmetristen profiilien hallittuun taivutukseen
• toistuviin profiilintaivutustöihin
• tarkkaan metallinmuokkaukseen
• vaativaan konepajatuotantoon

PLANET 15 -rullataivutuskoneita käytetään yleisesti:

• metalliteollisuudessa
• konepajateollisuudessa
• teräsrakenteiden valmistuksessa
• putki- ja profiilirakenteiden valmistuksessa
• rakenneterästeollisuudessa
• laite- ja koneenrakennuksessa
• alihankintateollisuudessa
• energia- ja prosessiteollisuuden komponenttien valmistuksessa
• kaari- ja kehärakenteiden valmistuksessa
• vaativassa profiilintaivutuksessa
• yksittäiskappaleiden valmistuksessa
• sarjatuotannossa

Kenelle Parmigiani PLANET 15 sopii?

Parmigiani PLANET 15 sopii yrityksille, jotka tarvitsevat monipuolisen ja tehokkaan profiilien rullataivutuskoneen putkien, palkkien ja erilaisten teräsprofiilien tarkkaan taivutukseen. Se soveltuu erityisesti tuotantoon, jossa käsitellään useita erilaisia profiilimuotoja ja tarvitaan hyvää taivutussäteen hallintaa sekä toistettavaa lopputulosta.

Kolme vetävää rullaa, toisistaan riippumattomasti säädettävät hydrauliset alarullat sekä kuuteen suuntaan säädettävät hydrauliset sivuohjainrullat tekevät PLANET 15:stä joustavan ratkaisun myös vaativampiin profiilintaivutuksiin.

Tekniset pääominaisuudet

• Prosessi: hydraulinen profiilien rullataivutus
• Käyttö: profiilien, palkkien, putkien ja rakenneteräsprofiilien taivutus
• Rullien määrä: 3
• Vetävät rullat: kaikki 3 rullaa
• Voimansiirto: täysin hydraulinen
• Rullien käyttö: hydraulimoottori + planeettavaihde
• Alarullien säätö: hydraulinen ja toisistaan riippumaton
• Esitaivutus: kaksoisesitaivutus
• Työskentelyasento: vaaka / pysty
• Sivuohjainrullat: 2 kpl
• Sivuohjainrullien säätö: hydraulinen, 6 suuntaan

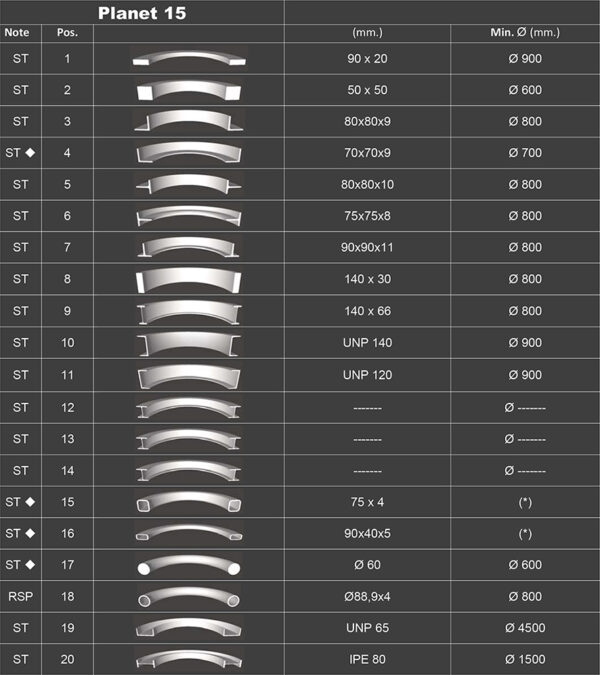

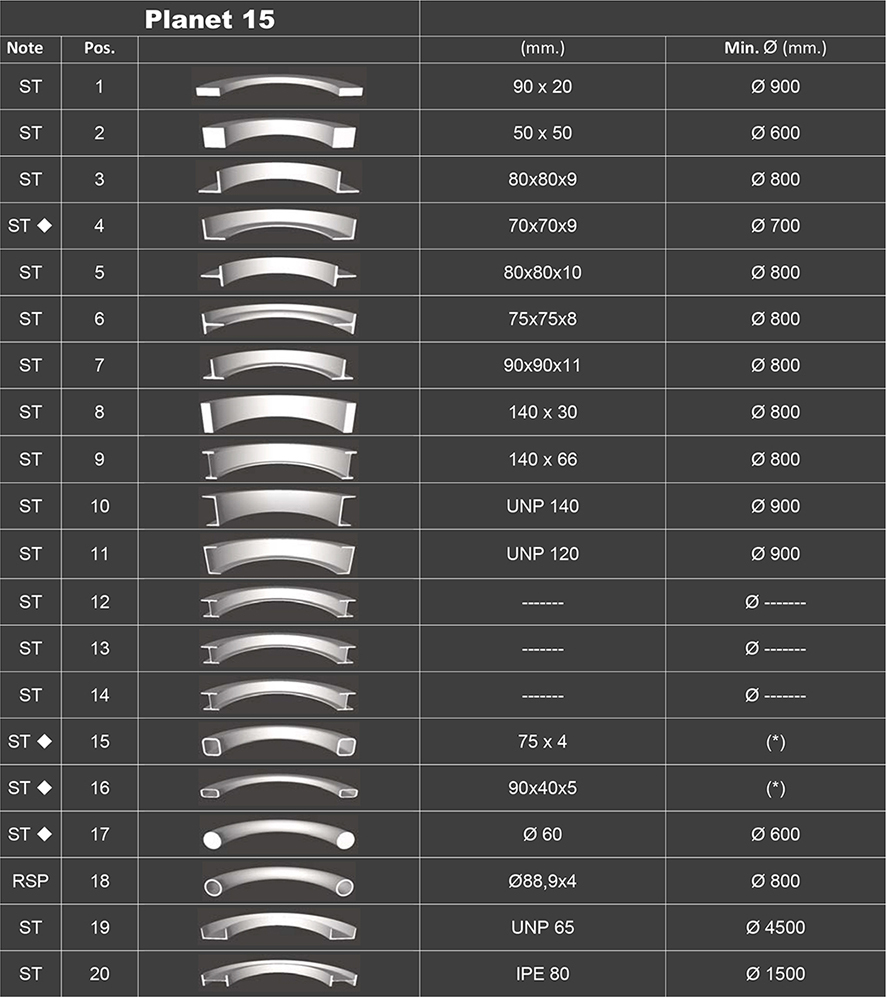

• Maksimi profiilimoduuli: 26 cm³
• Maksimi kulmateräs: 80 × 9 mm
• Maksimi I-palkki, easy-way: 140 mm
• Maksimi H-palkki, hard-way: 80 mm
• Maksimi putkikapasiteetti: Ø 89 × 5 mm
• Runkorakenne: hitsattu monoblock-teräsrunko
• Rungon käsittely: jännitystenpoisto hitsauksen jälkeen
• Akselit: lämpökäsitelty kromi-nikkeliseosteinen taottu teräs
• Taivutusrullat: lämpökäsitelty luja seostettu taottu teräs
• Laakerointi: rasvavoidellut itseasettuvat pallomaiset rullalaakerit
• Ylikuormitussuojaus: hydrauliset paineenrajoitusventtiilit
• Vakio-ohjaus: Parmigiani DIGIMATIC
• Näyttö: 7″ värillinen kosketusnäyttö
• Ohjattavat akselit: 2 – vasen ja oikea taivutusrulla (X ja Y)
• Ohjelmakapasiteetti: jopa 1 000 ohjelmaa
• Työvaiheet: jopa 60 vaihetta / ohjelma
• Lisävarusteiset CNC-ohjaukset: FAST tai STRADIVARI
• Erityisominaisuus: kolme vetävää rullaa sekä hydraulisesti kuuteen suuntaan säädettävät sivuohjainrullat
