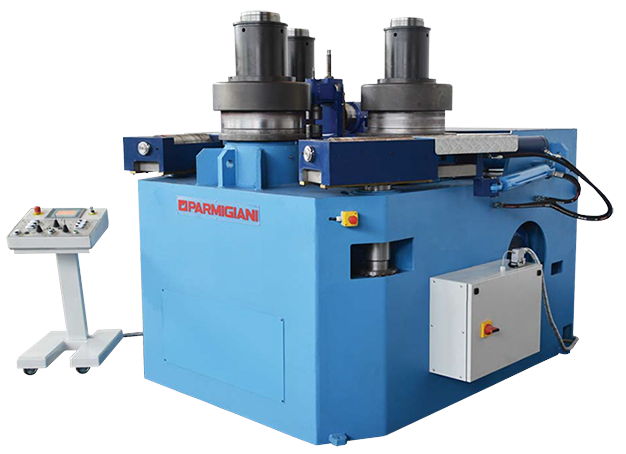

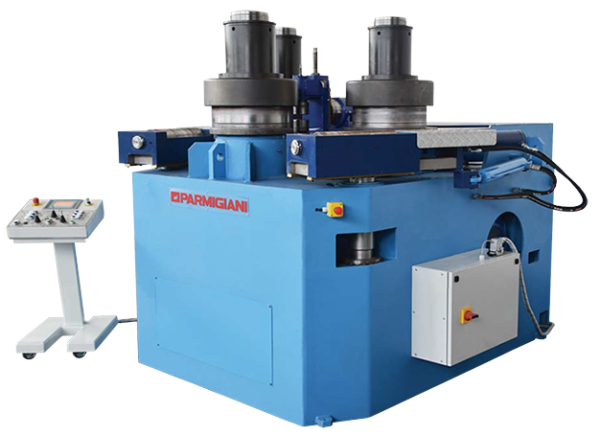

PLANET 150
Parmigiani PLANET 150 on erittäin suuren kapasiteetin hydraulinen profiilirullain suurten palkkien, putkien ja teräsprofiilien vaativaan taivutukseen.
Tärkeimmät ominaisuudet
-
HTT-hydraulinen voimansiirtojärjestelmä
Parmigianin HTT-järjestelmä optimoi vääntömomentin jakautumisen kaikille kolmelle vetävälle rullalle, mikä mahdollistaa erittäin suuren taivutusvoiman ja vakaan materiaalinsyötön myös erittäin raskailla profiileilla.
-
Erittäin suuri profiilien taivutuskapasiteetti
PLANET 150 pystyy käsittelemään jopa 1000 mm I-palkkeja, 600 mm H-palkkeja sekä 508 × 15 mm putkia erittäin vaativissa teollisuussovelluksissa.
-
Kolme hydraulisesti vetävää rullaa
Kaikki kolme rullaa ovat vetäviä, mikä mahdollistaa suuren vääntömomentin, vakaan materiaalinsyötön ja korkean taivutustarkkuuden myös suurilla profiileilla
-
Kuusisuuntaiset hydrauliset ohjainrullat
Hydrauliset ohjainrullat tukevat profiilia taivutuksen aikana ja ehkäisevät materiaalin muodonmuutoksia erityisesti suurilla ja epäsymmetrisillä profiileilla.
-
Työskentely sekä vaaka- että pystyasennossa
Kone soveltuu sekä horisontaaliseen että vertikaaliseen työskentelyyn, mikä lisää joustavuutta erilaisten profiilien ja palkkien taivutuksessa.
-
Digimatic-kosketusnäyttöohjaus
Digimatic-ohjaus mahdollistaa nopean ohjelmoinnin, ohjelmien tallennuksen sekä korkean taivutustarkkuuden jatkuvassa tuotannossa. Muistikapasiteetti jopa 1000 ohjelmalle.
Pyydä räätälöity tarjous
Tämä tuote voidaan konfiguroida täysin tarpeidesi mukaan useilla lisävarusteilla, mikä maksimoimman tuotantosi tehokkuuden. Asiantuntijamme ovat valmiita auttamaan sinua parhaiden ratkaisujen löytämisessä. Ota yhteyttä, niin keskustellaan tarkemmin!
Kaikki tekniset tiedot tuotteesta
|
Ohjelmisto |
|
Materiaalit |
ALUMIINI, KUPARI, KULTA, TITAANI, RUOSTUMATON TERÄS, RAUTA, PLATINA |
| Konetyyppi | Rullataivutuskonet |
|---|
Parmigiani PLANET 150 – erittäin suuren kapasiteetin profiilien rullataivutuskone kaikkein raskaimpiin teräsrakenteisiin
Parmigiani PLANET 150 on erittäin raskaan teollisuuden hydraulinen profiilien rullataivutuskone, joka on suunniteltu kaikkein suurimpien palkkien, profiilien, putkien ja teräsrakenteiden tarkkaan taivutukseen kaikkein vaativimmissa tuotantoympäristöissä. PLANET 150 kuuluu Parmigianin raskaan sarjan PLANET-profiilirullaimiin, jotka tunnetaan poikkeuksellisen suuresta taivutuskapasiteetista, erittäin korkeasta vääntömomentista sekä huippuluokan tarkkuudesta suurissa metallinmuokkaussovelluksissa.
PLANET 150 hyödyntää täysin hydraulista käyttöjärjestelmää, jossa kaikki kolme rullaa ovat vetäviä. Parmigianin HTT (High Transmitted Torque) -voimansiirtojärjestelmä jakaa vääntömomentin optimaalisesti kaikille rullille mahdollistaen erittäin suuren taivutusvoiman, vakaan materiaalinsyötön ja korkean taivutustarkkuuden myös kaikkein raskaimmilla profiileilla ja suurilla materiaalipoikkileikkauksilla.
Kolme matalakierroksista hydraulimoottoria ja planeettavaihteet välittävät voiman suoraan jokaiselle vetävälle rullalle, mikä minimoi luiston ja mahdollistaa erittäin pienet taivutussäteet myös erittäin suurilla I- ja H-palkeilla. Tämä tekee PLANET 150 -mallista erinomaisen ratkaisun offshore-teollisuuteen, energia-alalle, infrastruktuuriprojekteihin sekä raskaan konepajateollisuuden tuotantoon.
Kone soveltuu työskentelyyn sekä vaaka- että pystyasennossa, mikä lisää merkittävästi joustavuutta erilaisten profiilien, putkien, kulmaterästen, T-profiilien, U-profiilien sekä erittäin suurten I- ja H-palkkien taivutuksessa.
PLANET 150 on varustettu hydraulisesti säädettävillä sivurullilla, jotka mahdollistavat tehokkaan esitaivutuksen (double prebending) sekä erittäin tarkan säteen hallinnan. Kuusisuuntaiset hydrauliset ohjainrullat tukevat profiilia taivutuksen aikana ja ehkäisevät materiaalin muodonmuutoksia erityisesti suurilla ja epäsymmetrisillä profiileilla.
Koneen runko valmistetaan lämpökäsitellystä hitsatusta monoblock-teräsrakenteesta, joka tarjoaa erittäin korkean jäykkyyden, pitkän käyttöiän ja vakaan taivutustarkkuuden myös jatkuvassa raskaassa tuotantokäytössä. Parmigianin full frame extended design -rakenne on suunniteltu kestämään erittäin suuria kuormituksia ilman rungon muodonmuutoksia.
Parmigiani PLANET 150 soveltuu erityisesti:
- profiilien taivutukseen
- putkien taivutukseen
- palkkien taivutukseen
- kulmaterästen taivutukseen
- I- ja H-palkkien muotoiluun
- metalliprofiilien kaarimuotoiluun
- erittäin raskaisiin teräsrakenteisiin
- offshore-teollisuuteen
- energia- ja voimalaitosteollisuuteen
- laivanrakennusteollisuuteen
- infrastruktuuriprojekteihin
- säiliö- ja painelaiteteollisuuteen
- raskaan konepajateollisuuden tuotantoon
- vaativaan profiilintaivutukseen
PLANET 150 -rullataivutuskoneita käytetään yleisesti:
- metalliteollisuudessa
- raskaan konepajateollisuuden tuotannossa
- teräsrakenteiden valmistuksessa
- offshore-teollisuudessa
- laivanrakennuksessa
- energia- ja voimalaitosteollisuudessa
- säiliövalmistuksessa
- rakenneterästeollisuudessa
- alihankintateollisuudessa
- raskaan koneenrakennuksen tuotannossa
- putkirakenteiden valmistuksessa
- infrastruktuurirakentamisessa
Kenelle Parmigiani PLANET 150 sopii?
Parmigiani PLANET 150 sopii yrityksille, jotka tarvitsevat erittäin suuren kapasiteetin profiilien rullataivutuskoneen kaikkein vaativimpiin metallinmuokkaussovelluksiin. Kone on erinomainen valinta tuotantoympäristöihin, joissa käsitellään erittäin suuria teräsprofiileja, raskaita palkkeja ja vaativia rakenteita korkealla tarkkuudella sekä erittäin suurella taivutusvoimalla.
Tekniset pääominaisuudet
- Prosessi: hydraulinen profiilien rullataivutus
- Käyttö: profiilien, palkkien ja putkien taivutus
- Rullien määrä: 3
- Vetävät rullat: 3 kpl
- Käyttöjärjestelmä: täysin hydraulinen
- Voimansiirto: HTT-hydraulijärjestelmä + planeettavaihteet
- Työskentelyasento: vaaka / pysty
- Esitaivutus: hydraulinen double prebending
- Ohjainrullat: 6-suuntainen hydraulinen säätö
- Rakenne: lämpökäsitelty monoblock-teräsrunko
- Rullamateriaali: lämpökäsitelty taottu erikoisteräs
- Akselimateriaali: lämpökäsitelty kromi-nikkeliteräs
- Laakerointi: raskaan kuorman itseasettuvat rullalaakerit
- Maksimi profiilimoduuli: 2700–6500 cm³
- Maksimi kulmateräs: 200 × 28 mm
- Maksimi I-palkki, easy way: 1000 mm
- Maksimi H-palkki, hard way: 600 mm
- Maksimi putkikapasiteetti: 508 × 15 mm
- Ohjausjärjestelmä: Digimatic-kosketusnäyttöohjaus
- Ohjelmakapasiteetti: jopa 1000 ohjelmaa / 60 vaihetta
- CNC-ohjaus: FAST tai STRADIVARI (optio)
- Turvajärjestelmä: hydraulinen ylikuormitussuojaus
- Erityisominaisuus: erittäin suuren kapasiteetin täysin hydraulinen profiilirullain kaikkein raskaimpiin teräsrakenteisiin
