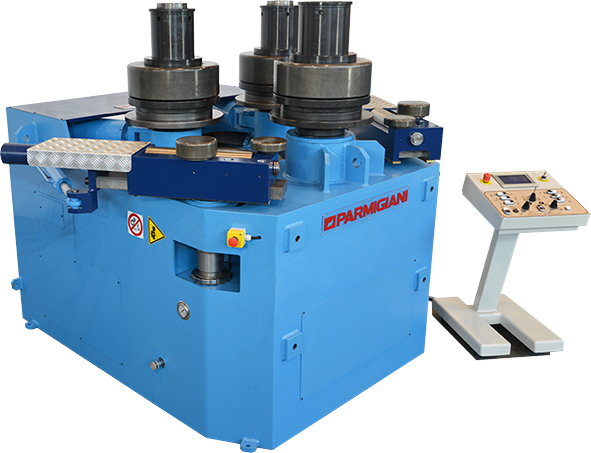

PLANET 35
Parmigiani PLANET 35 on suuren kapasiteetin hydraulinen profiilirullain raskaille palkki-, putki- ja teräsprofiileille vaativaan teollisuuskäyttöön.
Tärkeimmät ominaisuudet
-
HTT-hydraulinen voimansiirtojärjestelmä
Parmigianin eksklusiivinen HTT-järjestelmä optimoi vääntömomentin jakautumisen kaikille kolmelle vetävälle rullalle, mikä mahdollistaa erittäin suuren taivutusvoiman ja vakaan materiaalinsyötön.
-
Erittäin suuri profiilien taivutuskapasiteetti
PLANET 35 pystyy käsittelemään erittäin suuria profiileja, kuten jopa 320 mm I-palkkeja ja 219 × 6 mm putkia.
-
Työskentely sekä vaaka- että pystyasennossa
Kone soveltuu sekä horisontaaliseen että vertikaaliseen työskentelyyn, mikä lisää joustavuutta erilaisten profiilien ja palkkien taivutuksessa.
-
Kuusisuuntaiset hydrauliset ohjainrullat
Hydrauliset ohjainrullat tukevat profiilia taivutuksen aikana ja ehkäisevät materiaalin muodonmuutoksia erityisesti suurilla ja epäsymmetrisillä profiileilla.
-
Full Frame Extended Design -runko
Parmigianin vahvistettu monoblock-runko tarjoaa erittäin suuren jäykkyyden ja pitkäikäisen rakenteen myös jatkuvassa raskaassa tuotantokäytössä.
-
Digimatic-ohjaus kosketusnäytöllä
7 kosketusnäytöllinen Digimatic-ohjaus mahdollistaa nopean ohjelmoinnin, ohjelmien tallennuksen ja korkean taivutustarkkuuden tuotannossa.
Pyydä räätälöity tarjous
Tämä tuote voidaan konfiguroida täysin tarpeidesi mukaan useilla lisävarusteilla, mikä maksimoimman tuotantosi tehokkuuden. Asiantuntijamme ovat valmiita auttamaan sinua parhaiden ratkaisujen löytämisessä. Ota yhteyttä, niin keskustellaan tarkemmin!
Kaikki tekniset tiedot tuotteesta
|
Ohjelmisto |
|
Materiaalit |
ALUMIINI, KUPARI, KULTA, TITAANI, RUOSTUMATON TERÄS, RAUTA, PLATINA |
| Konetyyppi | Rullataivutuskonet |
|---|
Parmigiani PLANET 35 – erittäin suuren kapasiteetin profiilien rullataivutuskone raskaille teräsrakenteille
Parmigiani PLANET 35 on raskaan sarjan hydraulinen profiilien rullataivutuskone, joka on suunniteltu erittäin suurten profiilien, palkkien, putkien ja teräsrakenteiden tarkkaan taivutukseen vaativissa teollisuussovelluksissa. PLANET 35 kuuluu Parmigianin PLANET-sarjaan, joka tarjoaa suuren taivutuskapasiteetin, jäykän rakenteen ja korkean tarkkuuden raskaan metalliteollisuuden tuotantoon.
PLANET 35 hyödyntää täysin hydraulista käyttöjärjestelmää, jossa kaikki kolme rullaa ovat vetäviä. Parmigianin HTT (High Transmitted Torque) -järjestelmä yhdistää kolme hydraulimoottoria siten, että vääntömomentti jakautuu tehokkaasti kaikille rullille taivutuksen aikana. Ratkaisu mahdollistaa suuren taivutuskapasiteetin, tasaisen materiaalinsyötön ja tarkan taivutusprosessin myös suuria ja raskaita profiileja käsiteltäessä.
Kone soveltuu työskentelyyn sekä vaaka- että pystyasennossa, mikä lisää joustavuutta erilaisten profiilien, putkien, kulmaterästen, T-profiilien, U-profiilien sekä I- ja H-palkkien taivutuksessa. PLANET 35 on suunniteltu erityisesti raskaisiin teräsrakenteisiin, infrastruktuuriprojekteihin, offshore-teollisuuteen sekä energia-alan sovelluksiin, joissa tarvitaan suurta taivutusvoimaa ja tarkkaa taivutussäteen hallintaa.
PLANET 35 on varustettu hydraulisesti säädettävillä sivurullilla, jotka mahdollistavat tehokkaan kaksipuolisen esitaivutuksen (double prebending) sekä tarkan säteen hallinnan. Kuusisuuntaisesti hydraulisesti säädettävät ohjainrullat tukevat profiilia taivutuksen aikana ja auttavat ehkäisemään ei-toivottuja muodonmuutoksia erityisesti epäsymmetrisiä profiileja ja raskaita palkkirakenteita käsiteltäessä.
Koneen runko valmistetaan erittäin jäykästä hitsatusta full frame -monoblock-teräsrakenteesta, joka lämpökäsitellään hitsauksen jälkeen sisäisten jännitysten poistamiseksi. Extended frame -rakenne tukee koneen jäykkyyttä, pitkää käyttöikää ja vakaata taivutustarkkuutta myös jatkuvassa raskaassa tuotantokäytössä.
Parmigiani PLANET 35 soveltuu erityisesti:
- profiilien taivutukseen
- putkien taivutukseen
- palkkien taivutukseen
- kulmaterästen taivutukseen
- I- ja H-palkkien muotoiluun
- metalliprofiilien kaarimuotoiluun
- raskaisiin teräsrakenteisiin
- konepajateollisuuteen
- laivanrakennusteollisuuteen
- offshore-teollisuuteen
- energia- ja voimalaitosteollisuuteen
- säiliö- ja painelaiteteollisuuteen
- infrastruktuuriprojekteihin
- vaativaan profiilintaivutukseen
PLANET 35 -rullataivutuskoneita käytetään yleisesti:
- metalliteollisuudessa
- raskaan konepajateollisuuden tuotannossa
- teräsrakenteiden valmistuksessa
- laivanrakennuksessa
- offshore-teollisuudessa
- energia- ja voimalaitosteollisuudessa
- säiliövalmistuksessa
- rakenneterästeollisuudessa
- alihankintateollisuudessa
- raskaan koneenrakennuksen tuotannossa
- putkirakenteiden valmistuksessa
- infrastruktuurirakentamisessa
Kenelle Parmigiani PLANET 35 sopii?
Parmigiani PLANET 35 sopii yrityksille, jotka tarvitsevat erittäin suuren kapasiteetin profiilien rullataivutuskoneen raskaisiin metallinmuokkaussovelluksiin. Kone on erinomainen valinta tuotantoympäristöihin, joissa käsitellään suuria teräsprofiileja, raskaita palkkeja ja vaativia rakenteita korkealla tarkkuudella ja suurella taivutusvoimalla.
PLANET 35 soveltuu erityisesti tuotantoon, jossa koneelta edellytetään suuren kapasiteetin lisäksi hyvää prosessin hallintaa, korkeaa toistettavuutta ja kykyä käsitellä vaativia profiileja jatkuvassa teollisuuskäytössä.
Tekniset pääominaisuudet
- Prosessi: hydraulinen profiilien rullataivutus
- Käyttö: profiilien, palkkien ja putkien taivutus
- Rullien määrä: 3
- Vetävät rullat: 3 kpl
- Käyttöjärjestelmä: täysin hydraulinen
- Voimansiirto: HTT-hydraulijärjestelmä + planeettavaihteet
- Työskentelyasento: vaaka / pysty
- Esitaivutus: hydraulinen double prebending
- Ohjainrullat: 6-suuntainen hydraulinen säätö
- Rakenne: full frame extended design -monoblock-teräsrunko
- Rullamateriaali: lämpökäsitelty taottu erikoisteräs
- Akselimateriaali: lämpökäsitelty kromi-nikkeliteräs
- Laakerointi: raskaan kuorman itseasettuvat rullalaakerit

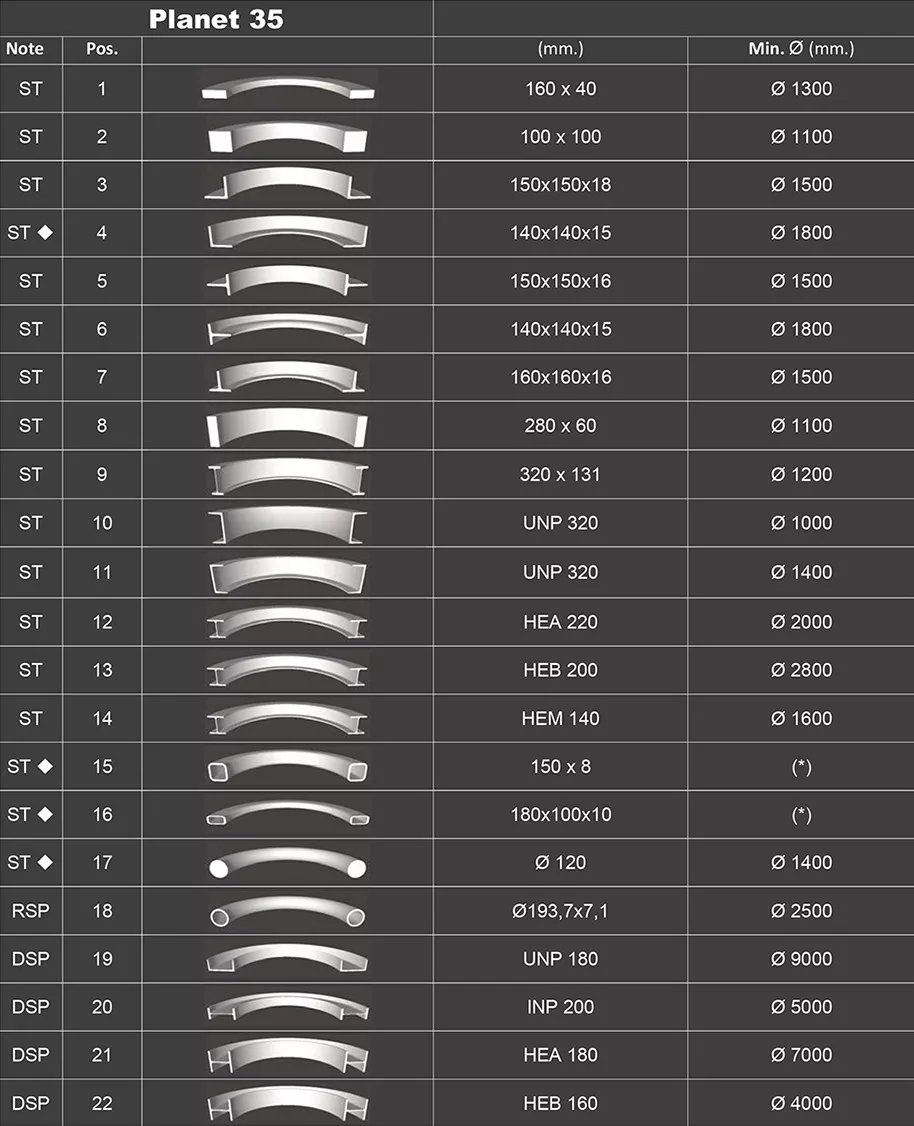

- Maksimi profiilimoduuli: 180–320 cm³
- Maksimi kulmateräs: 150 × 16 mm
- Maksimi I-palkki, easy way: 320 mm
- Maksimi H-palkki, hard way: 180 mm
- Maksimi putkikapasiteetti: 219 × 6 mm
- Ohjausjärjestelmä: Digimatic-kosketusnäyttöohjaus
- Ohjelmakapasiteetti: jopa 1000 ohjelmaa / 60 vaihetta
- CNC-ohjaus: FAST tai STRADIVARI (optio)
- Turvajärjestelmä: hydraulinen ylikuormitussuojaus
- Erityisominaisuus: erittäin suuren kapasiteetin täysin hydraulinen profiilirullain raskaille teräsrakenteille
