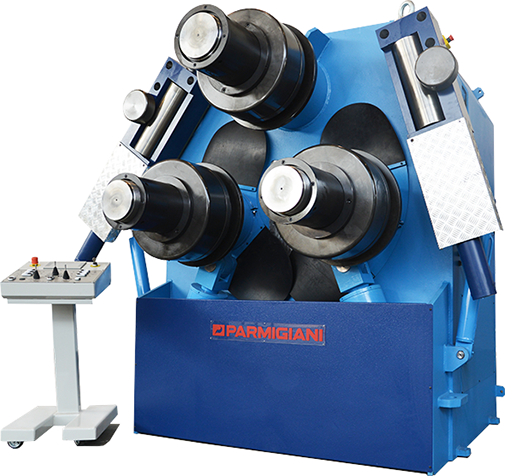

PLANET 45
Parmigiani PLANET 45 on erittäin suuren kapasiteetin hydraulinen profiilirullain suurten palkkien, putkien ja teräsprofiilien vaativaan taivutukseen.
Tärkeimmät ominaisuudet
-
HTT-hydraulinen voimansiirtojärjestelmä
Parmigianin HTT-järjestelmä optimoi vääntömomentin jakautumisen kaikille kolmelle vetävälle rullalle, mikä mahdollistaa erittäin suuren taivutusvoiman ja vakaan materiaalinsyötön myös erittäin raskailla profiileilla
-
Erittäin suuri profiilien taivutuskapasiteetti
PLANET 45 pystyy käsittelemään jopa 380 mm I-palkkeja, 200 mm H-palkkeja sekä 244 × 7 mm putkia erittäin vaativissa teollisuussovelluksissa.
-
Kolme hydraulisesti vetävää rullaa
Kaikki kolme rullaa ovat vetäviä, mikä mahdollistaa suuren vääntömomentin, vakaan materiaalinsyötön ja korkean taivutustarkkuuden.
-
Kuusisuuntaiset hydrauliset ohjainrullat
Hydrauliset ohjainrullat tukevat profiilia taivutuksen aikana ja ehkäisevät materiaalin muodonmuutoksia erityisesti suurilla ja epäsymmetrisillä profiileilla.
-
Työskentely sekä vaaka- että pystyasennossa
Kone soveltuu sekä horisontaaliseen että vertikaaliseen työskentelyyn, mikä lisää joustavuutta erilaisten profiilien ja palkkien taivutuksessa.
-
Digimatic-kosketusnäyttöohjaus
7 Digimatic-kosketusnäyttö mahdollistaa nopean ohjelmoinnin, ohjelmien tallennuksen sekä korkean taivutustarkkuuden tuotannossa.
Pyydä räätälöity tarjous
Tämä tuote voidaan konfiguroida täysin tarpeidesi mukaan useilla lisävarusteilla, mikä maksimoimman tuotantosi tehokkuuden. Asiantuntijamme ovat valmiita auttamaan sinua parhaiden ratkaisujen löytämisessä. Ota yhteyttä, niin keskustellaan tarkemmin!
Kaikki tekniset tiedot tuotteesta
|
Ohjelmisto |
|
Materiaalit |
ALUMIINI, KUPARI, KULTA, TITAANI, RUOSTUMATON TERÄS, RAUTA, PLATINA |
| Konetyyppi | Rullataivutuskonet |
|---|
Parmigiani PLANET 45 – erittäin suuren kapasiteetin profiilien rullataivutuskone raskaille teräsrakenteille
Parmigiani PLANET 45 on raskaan sarjan hydraulinen profiilien rullataivutuskone, joka on suunniteltu erittäin suurten profiilien, palkkien, putkien ja teräsrakenteiden tarkkaan taivutukseen kaikkein vaativimmissa teollisuussovelluksissa. PLANET 45 kuuluu Parmigianin korkean kapasiteetin PLANET-sarjaan, joka tunnetaan erittäin suuresta taivutusvoimasta, korkeasta vääntömomentista ja tarkkuudesta raskaan metalliteollisuuden tuotannossa.
PLANET 45 hyödyntää täysin hydraulista käyttöjärjestelmää, jossa kaikki kolme rullaa ovat vetäviä. Parmigianin HTT (High Transmitted Torque) -järjestelmä optimoi vääntömomentin jakautumisen kaikille rullille taivutuksen aikana. Tämä mahdollistaa erittäin suuren taivutuskapasiteetin, vakaan materiaalinsyötön ja korkean tarkkuuden myös erittäin suurilla profiileilla ja raskailla palkkirakenteilla.
Kone soveltuu työskentelyyn sekä vaaka- että pystyasennossa, mikä lisää merkittävästi joustavuutta erilaisten profiilien, putkien, kulmaterästen, T-profiilien, U-profiilien sekä I- ja H-palkkien taivutuksessa. PLANET 45 on suunniteltu erityisesti raskaisiin infrastruktuuriprojekteihin, offshore-teollisuuteen, energia-alalle ja suurten teräsrakenteiden valmistukseen, joissa tarvitaan erittäin suurta taivutusvoimaa sekä tarkkaa taivutussäteen hallintaa.
PLANET 45 on varustettu hydraulisesti säädettävillä sivurullilla, jotka mahdollistavat tehokkaan kaksipuolisen esitaivutuksen (double prebending) sekä erittäin tarkan säteen hallinnan. Kuusisuuntaisesti hydraulisesti säädettävät ohjainrullat tukevat profiilia taivutuksen aikana ja auttavat ehkäisemään materiaalin ei-toivottuja muodonmuutoksia erityisesti epäsymmetrisiä profiileja ja suuria palkkirakenteita käsiteltäessä.
Koneen runko valmistetaan lämpökäsitellystä hitsatusta monoblock-teräsrakenteesta, joka tarjoaa korkean jäykkyyden, pitkän käyttöiän ja vakaan taivutustarkkuuden myös jatkuvassa raskaassa tuotantokäytössä.
Parmigiani PLANET 45 soveltuu erityisesti:
- profiilien taivutukseen
- putkien taivutukseen
- palkkien taivutukseen
- kulmaterästen taivutukseen
- I- ja H-palkkien muotoiluun
- metalliprofiilien kaarimuotoiluun
- raskaisiin teräsrakenteisiin
- konepajateollisuuteen
- laivanrakennusteollisuuteen
- offshore-teollisuuteen
- energia- ja voimalaitosteollisuuteen
- säiliö- ja painelaiteteollisuuteen
- infrastruktuuriprojekteihin
- vaativaan profiilintaivutukseen
PLANET 45 -rullataivutuskoneita käytetään yleisesti:
- metalliteollisuudessa
- raskaan konepajateollisuuden tuotannossa
- teräsrakenteiden valmistuksessa
- laivanrakennuksessa
- offshore-teollisuudessa
- energia- ja voimalaitosteollisuudessa
- säiliövalmistuksessa
- rakenneterästeollisuudessa
- alihankintateollisuudessa
- raskaan koneenrakennuksen tuotannossa
- putkirakenteiden valmistuksessa
- infrastruktuurirakentamisessa
Kenelle Parmigiani PLANET 45 sopii?
Parmigiani PLANET 45 sopii yrityksille, jotka tarvitsevat erittäin suuren kapasiteetin profiilien rullataivutuskoneen raskaisiin metallinmuokkaussovelluksiin. Kone on erinomainen valinta tuotantoympäristöihin, joissa käsitellään suuria teräsprofiileja, raskaita palkkeja ja vaativia rakenteita korkealla tarkkuudella sekä erittäin suurella taivutusvoimalla.
PLANET 45 soveltuu erityisesti tuotantoon, jossa koneelta vaaditaan suuren kapasiteetin lisäksi tehokasta materiaalinsyöttöä, tarkkaa säteen hallintaa ja luotettavaa toimintaa jatkuvassa raskaassa teollisuuskäytössä.
Tekniset pääominaisuudet
- Prosessi: hydraulinen profiilien rullataivutus
- Käyttö: profiilien, palkkien ja putkien taivutus
- Rullien määrä: 3
- Vetävät rullat: 3 kpl
- Käyttöjärjestelmä: täysin hydraulinen
- Voimansiirto: HTT-hydraulijärjestelmä + planeettavaihteet
- Työskentelyasento: vaaka / pysty
- Esitaivutus: hydraulinen double prebending
- Ohjainrullat: 6-suuntainen hydraulinen säätö
- Rakenne: lämpökäsitelty monoblock-teräsrunko
- Rullamateriaali: lämpökäsitelty taottu erikoisteräs
- Akselimateriaali: lämpökäsitelty kromi-nikkeliteräs
- Laakerointi: raskaan kuorman itseasettuvat rullalaakerit

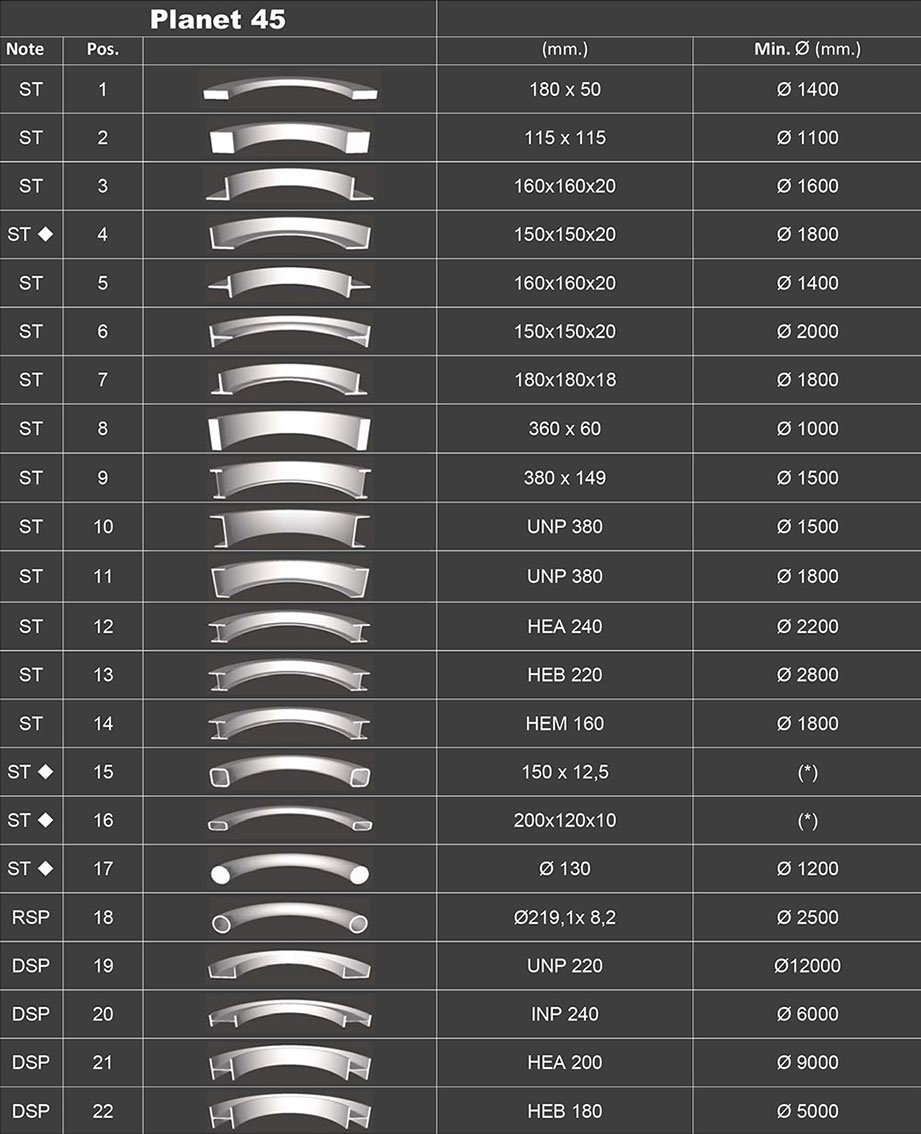

- Maksimi profiilimoduuli: 350–570 cm³
- Maksimi kulmateräs: 160 × 20 mm
- Maksimi I-palkki, easy way: 380 mm
- Maksimi H-palkki, hard way: 200 mm
- Maksimi putkikapasiteetti: 244 × 7 mm
- Ohjausjärjestelmä: Digimatic-kosketusnäyttöohjaus
- CNC-ohjaus: FAST tai STRADIVARI (optio)
- Turvajärjestelmä: hydraulinen ylikuormitussuojaus
- Erityisominaisuus: erittäin suuren kapasiteetin täysin hydraulinen profiilirullain raskaille teräsrakenteille
