PLANET 50

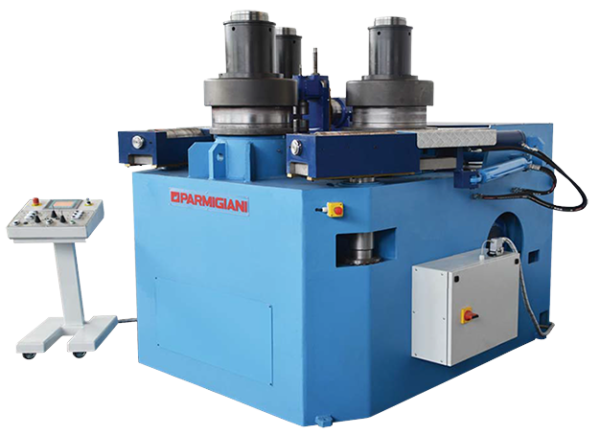

Parmigiani PLANET 50 on erittäin suuren kapasiteetin hydraulinen profiilirullain suurten palkkien, putkien ja teräsprofiilien vaativaan taivutukseen.
Tärkeimmät ominaisuudet
-
HTT-hydraulinen voimansiirtojärjestelmä
Parmigianin HTT-järjestelmä optimoi vääntömomentin jakautumisen kaikille kolmelle vetävälle rullalle, mikä mahdollistaa erittäin suuren taivutusvoiman ja vakaan materiaalinsyötön myös erittäin raskailla profiileilla.
-
Erittäin suuri profiilien taivutuskapasiteetti

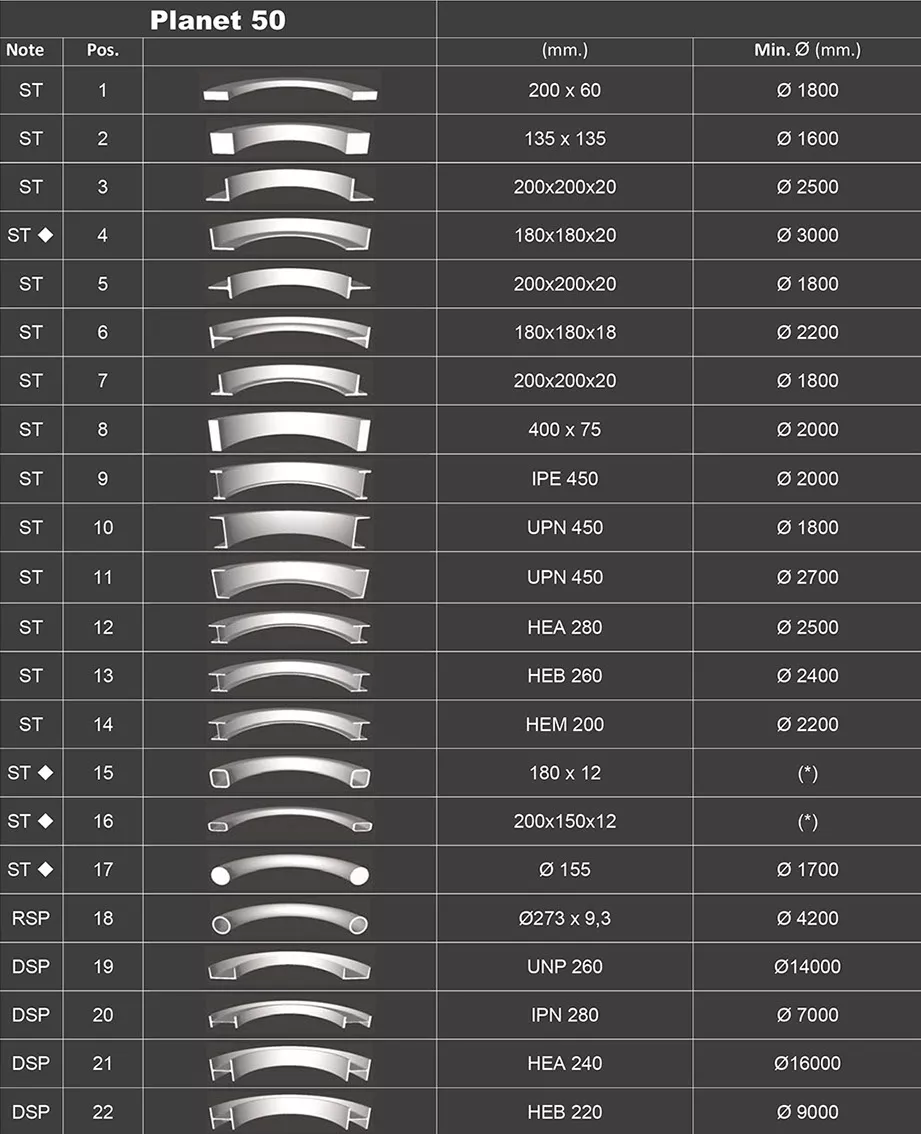

PLANET 50 pystyy käsittelemään jopa 450 mm I-palkkeja, 240 mm H-palkkeja sekä 324 × 7 mm putkia erittäin vaativissa teollisuussovelluksissa.
-
Kolme hydraulisesti vetävää rullaa
Kaikki kolme rullaa ovat vetäviä, mikä mahdollistaa suuren vääntömomentin, vakaan materiaalinsyötön ja korkean taivutustarkkuuden myös suurilla profiileilla
-
Kuusisuuntaiset hydrauliset ohjainrullat
Hydrauliset ohjainrullat tukevat profiilia taivutuksen aikana ja ehkäisevät materiaalin muodonmuutoksia erityisesti suurilla ja epäsymmetrisillä profiileilla.
-
Työskentely sekä vaaka- että pystyasennossa
Kone soveltuu sekä horisontaaliseen että vertikaaliseen työskentelyyn, mikä lisää joustavuutta erilaisten profiilien ja palkkien taivutuksessa.
-
Digimatic-kosketusnäyttöohjaus
Digimatic-ohjaus mahdollistaa nopean ohjelmoinnin, ohjelmien tallennuksen sekä korkean taivutustarkkuuden jatkuvassa tuotannossa
Pyydä räätälöity tarjous
Tämä tuote voidaan konfiguroida täysin tarpeidesi mukaan useilla lisävarusteilla, mikä maksimoimman tuotantosi tehokkuuden. Asiantuntijamme ovat valmiita auttamaan sinua parhaiden ratkaisujen löytämisessä. Ota yhteyttä, niin keskustellaan tarkemmin!
Kaikki tekniset tiedot tuotteesta
|
Ohjelmisto |
|
Materiaalit |
ALUMIINI, KUPARI, KULTA, TITAANI, RUOSTUMATON TERÄS, RAUTA, PLATINA |
| Konetyyppi | Rullataivutuskonet |
|---|
Parmigiani PLANET 50 – erittäin raskaan teollisuuden profiilien rullataivutuskone suurille teräsrakenteille

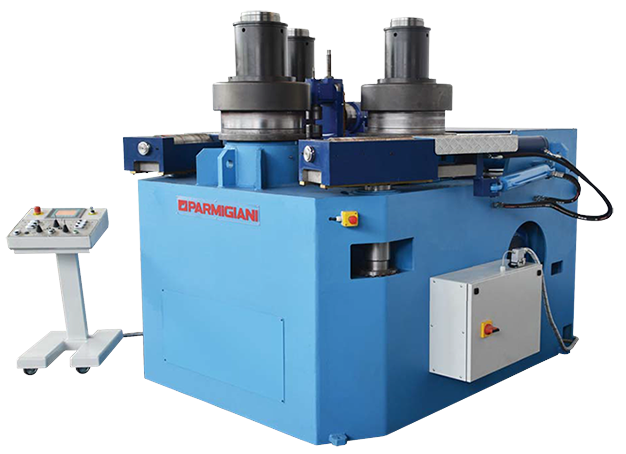

Parmigiani PLANET 50 on erittäin suuren kapasiteetin hydraulinen profiilien rullataivutuskone, joka on suunniteltu suurten palkkien, profiilien, putkien ja raskaiden teräsrakenteiden tarkkaan taivutukseen kaikkein vaativimmissa teollisuussovelluksissa. PLANET 50 kuuluu Parmigianin raskaan sarjan PLANET-profiilirullaimiin, jotka tunnetaan poikkeuksellisen suuresta taivutusvoimasta, erittäin jäykästä rungosta sekä korkeasta tarkkuudesta jatkuvassa raskaan teollisuuden tuotannossa.
PLANET 50 hyödyntää täysin hydraulista käyttöjärjestelmää, jossa kaikki kolme rullaa ovat vetäviä. Parmigianin HTT (High Transmitted Torque) -voimansiirtojärjestelmä mahdollistaa erittäin suuren vääntömomentin ja tasaisen materiaalinsyötön myös erittäin suurilla profiileilla sekä paksuilla materiaaleilla. Kolme matalakierroksista hydraulimoottoria ja planeettavaihteet välittävät voiman suoraan jokaiselle vetävälle rullalle, mikä parantaa taivutustarkkuutta ja vähentää luistoa.
Kone soveltuu työskentelyyn sekä vaaka- että pystyasennossa, mikä lisää merkittävästi joustavuutta erilaisten profiilien, putkien, kulmaterästen, T-profiilien, U-profiilien sekä I- ja H-palkkien taivutuksessa. PLANET 50 on suunniteltu erityisesti raskaisiin infrastruktuuriprojekteihin, offshore-teollisuuteen, energia-alalle, laivanrakennukseen ja suurten teräsrakenteiden valmistukseen, joissa tarvitaan erittäin suurta taivutuskapasiteettia sekä tarkkaa säteen hallintaa.
PLANET 50 on varustettu hydraulisesti säädettävillä sivurullilla, jotka mahdollistavat tehokkaan kaksipuolisen esitaivutuksen (double prebending) sekä erittäin tarkan säteen hallinnan. Kuusisuuntaisesti hydraulisesti säädettävät ohjainrullat tukevat profiilia taivutuksen aikana ja auttavat ehkäisemään materiaalin ei-toivottuja muodonmuutoksia erityisesti suuria ja epäsymmetrisiä profiileja käsiteltäessä.
Koneen runko valmistetaan lämpökäsitellystä hitsatusta monoblock-teräsrakenteesta, joka tarjoaa erittäin korkean jäykkyyden, pitkän käyttöiän ja vakaan taivutustarkkuuden myös jatkuvassa raskaassa tuotantokäytössä. Parmigianin extended frame -rakenne on suunniteltu kestämään erittäin suuria kuormituksia ilman rungon muodonmuutoksia.
Parmigiani PLANET 50 soveltuu erityisesti:
- profiilien taivutukseen
- putkien taivutukseen
- palkkien taivutukseen
- kulmaterästen taivutukseen
- I- ja H-palkkien muotoiluun
- metalliprofiilien kaarimuotoiluun
- raskaisiin teräsrakenteisiin
- konepajateollisuuteen
- laivanrakennusteollisuuteen
- offshore-teollisuuteen
- energia- ja voimalaitosteollisuuteen
- säiliö- ja painelaiteteollisuuteen
- infrastruktuuriprojekteihin
- vaativaan profiilintaivutukseen
PLANET 50 -rullataivutuskoneita käytetään yleisesti:
- metalliteollisuudessa
- raskaan konepajateollisuuden tuotannossa
- teräsrakenteiden valmistuksessa
- laivanrakennuksessa
- offshore-teollisuudessa
- energia- ja voimalaitosteollisuudessa
- säiliövalmistuksessa
- rakenneterästeollisuudessa
- alihankintateollisuudessa
- raskaan koneenrakennuksen tuotannossa
- putkirakenteiden valmistuksessa
- infrastruktuurirakentamisessa
Kenelle Parmigiani PLANET 50 sopii?
Parmigiani PLANET 50 sopii yrityksille, jotka tarvitsevat erittäin suuren kapasiteetin profiilien rullataivutuskoneen raskaisiin metallinmuokkaussovelluksiin. Kone on erinomainen valinta tuotantoympäristöihin, joissa käsitellään erittäin suuria teräsprofiileja, raskaita palkkeja ja vaativia rakenteita korkealla tarkkuudella sekä erittäin suurella taivutusvoimalla.
Tekniset pääominaisuudet
- Prosessi: hydraulinen profiilien rullataivutus
- Käyttö: profiilien, palkkien ja putkien taivutus
- Rullien määrä: 3
- Vetävät rullat: 3 kpl
- Käyttöjärjestelmä: täysin hydraulinen
- Voimansiirto: HTT-hydraulijärjestelmä + planeettavaihteet
- Työskentelyasento: vaaka / pysty
- Esitaivutus: hydraulinen double prebending
- Ohjainrullat: 6-suuntainen hydraulinen säätö
- Rakenne: lämpökäsitelty monoblock-teräsrunko
- Rullamateriaali: lämpökäsitelty taottu erikoisteräs
- Akselimateriaali: lämpökäsitelty kromi-nikkeliteräs
- Laakerointi: raskaan kuorman itseasettuvat rullalaakerit
- Maksimi profiilimoduuli: 600–900 cm³
- Maksimi kulmateräs: 200 × 20 mm
- Maksimi I-palkki, easy way: 450 mm
- Maksimi H-palkki, hard way: 240 mm
- Maksimi putkikapasiteetti: 324 × 7 mm
- Ohjausjärjestelmä: Digimatic-kosketusnäyttöohjaus
- CNC-ohjaus: FAST tai STRADIVARI (optio)
- Turvajärjestelmä: hydraulinen ylikuormitussuojaus
- Erityisominaisuus: erittäin suuren kapasiteetin täysin hydraulinen profiilirullain raskaille teräsrakenteille
