PLANET 60

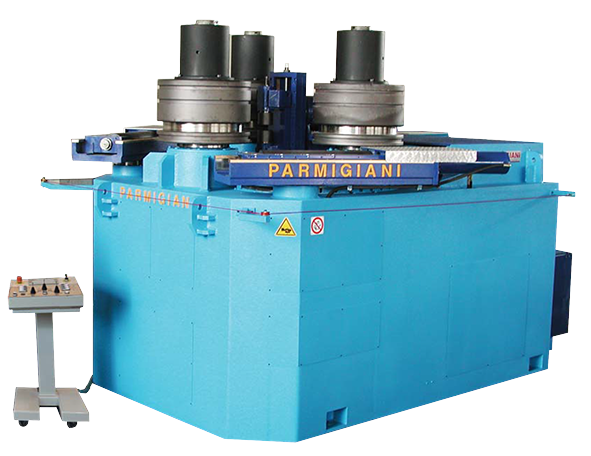

Parmigiani PLANET 60 on erittäin suuren kapasiteetin hydraulinen profiilirullain suurimpien palkkien, putkien ja teräsprofiilien vaativaan taivutukseen.
Tärkeimmät ominaisuudet
-
HTT-hydraulinen voimansiirtojärjestelmä
Parmigianin HTT-järjestelmä optimoi vääntömomentin jakautumisen kaikille kolmelle vetävälle rullalle, mikä mahdollistaa erittäin suuren taivutusvoiman ja vakaan materiaalinsyötön myös erittäin raskailla profiileilla.
-
Erittäin suuri profiilien taivutuskapasiteetti
PLANET 60 pystyy käsittelemään jopa 550 mm I-palkkeja, 300 mm H-palkkeja sekä 355 × 8 mm putkia erittäin vaativissa teollisuussovelluksissa.
-
Kolme hydraulisesti vetävää rullaa
Kaikki kolme rullaa ovat vetäviä, mikä mahdollistaa suuren vääntömomentin, vakaan materiaalinsyötön ja korkean taivutustarkkuuden myös suurilla profiileilla
-
Kuusisuuntaiset hydrauliset ohjainrullat
Hydrauliset ohjainrullat tukevat profiilia taivutuksen aikana ja ehkäisevät materiaalin muodonmuutoksia erityisesti suurilla ja epäsymmetrisillä profiileilla.
-
Työskentely sekä vaaka- että pystyasennossa
Kone soveltuu sekä horisontaaliseen että vertikaaliseen työskentelyyn, mikä lisää joustavuutta erilaisten profiilien ja palkkien taivutuksessa.
-
Digimatic-kosketusnäyttöohjaus
Digimatic-ohjaus mahdollistaa nopean ohjelmoinnin, ohjelmien tallennuksen sekä korkean taivutustarkkuuden jatkuvassa tuotannossa
Pyydä räätälöity tarjous
Tämä tuote voidaan konfiguroida täysin tarpeidesi mukaan useilla lisävarusteilla, mikä maksimoimman tuotantosi tehokkuuden. Asiantuntijamme ovat valmiita auttamaan sinua parhaiden ratkaisujen löytämisessä. Ota yhteyttä, niin keskustellaan tarkemmin!
Kaikki tekniset tiedot tuotteesta
|
Ohjelmisto |
|
Materiaalit |
ALUMIINI, KUPARI, KULTA, TITAANI, RUOSTUMATON TERÄS, RAUTA, PLATINA |
| Konetyyppi | Rullataivutuskonet |
|---|
Parmigiani PLANET 60 – erittäin raskaan teollisuuden profiilien rullataivutuskone suurimmille teräsprofiileille
Parmigiani PLANET 60 on erittäin suuren kapasiteetin hydraulinen profiilien rullataivutuskone, joka on suunniteltu kaikkein vaativimpiin metallinmuokkaussovelluksiin. PLANET 60 soveltuu erittäin suurten palkkien, profiilien, putkien ja raskaiden teräsrakenteiden tarkkaan taivutukseen esimerkiksi offshore-teollisuudessa, energia-alalla, infrastruktuuriprojekteissa ja raskaassa konepajateollisuudessa.
PLANET 60 kuuluu Parmigianin raskaan sarjan PLANET-profiilirullaimiin, jotka tunnetaan erittäin suuresta taivutusvoimasta, korkeasta vääntömomentista ja poikkeuksellisen jäykästä rakenteesta. Kone hyödyntää täysin hydraulista käyttöjärjestelmää, jossa kaikki kolme rullaa ovat vetäviä. Parmigianin HTT (High Transmitted Torque) -voimansiirtojärjestelmä mahdollistaa erittäin suuren vääntömomentin ja tasaisen materiaalinsyötön myös kaikkein suurimmilla profiileilla ja paksuilla materiaaleilla.
Kolme matalakierroksista hydraulimoottoria ja planeettavaihteet välittävät voiman suoraan jokaiselle vetävälle rullalle, mikä parantaa taivutustarkkuutta, vähentää luistoa ja mahdollistaa erittäin pienten taivutussäteiden valmistuksen myös suurilla profiileilla. Tämä tekee PLANET 60 -mallista tehokkaan ratkaisun raskaille teräsrakenteille ja erittäin suurille palkkisovelluksille.
Kone soveltuu työskentelyyn sekä vaaka- että pystyasennossa, mikä lisää merkittävästi joustavuutta erilaisten profiilien, putkien, kulmaterästen, T-profiilien, U-profiilien sekä I- ja H-palkkien taivutuksessa. PLANET 60 on suunniteltu erityisesti tuotantoympäristöihin, joissa tarvitaan erittäin suurta taivutuskapasiteettia sekä tarkkaa säteen hallintaa erittäin raskailla kappaleilla.
PLANET 60 on varustettu hydraulisesti säädettävillä sivurullilla, jotka mahdollistavat tehokkaan kaksipuolisen esitaivutuksen (double prebending) sekä erittäin tarkan säteen hallinnan. Kuusisuuntaisesti hydraulisesti säädettävät ohjainrullat tukevat profiilia taivutuksen aikana ja auttavat ehkäisemään materiaalin ei-toivottuja muodonmuutoksia erityisesti suuria ja epäsymmetrisiä profiileja käsiteltäessä.
Koneen runko valmistetaan lämpökäsitellystä hitsatusta monoblock-teräsrakenteesta, joka tarjoaa erittäin korkean jäykkyyden, pitkän käyttöiän ja vakaan taivutustarkkuuden myös jatkuvassa raskaassa tuotantokäytössä. Parmigianin extended frame -rakenne on suunniteltu kestämään erittäin suuria kuormituksia ilman rungon muodonmuutoksia.
Parmigiani PLANET 60 soveltuu erityisesti:
- profiilien taivutukseen
- putkien taivutukseen
- palkkien taivutukseen
- kulmaterästen taivutukseen
- I- ja H-palkkien muotoiluun
- metalliprofiilien kaarimuotoiluun
- raskaisiin teräsrakenteisiin
- offshore-teollisuuteen
- energia- ja voimalaitosteollisuuteen
- laivanrakennusteollisuuteen
- infrastruktuuriprojekteihin
- säiliö- ja painelaiteteollisuuteen
- raskaan konepajateollisuuden tuotantoon
- vaativaan profiilintaivutukseen
PLANET 60 -rullataivutuskoneita käytetään yleisesti:
- metalliteollisuudessa
- raskaan konepajateollisuuden tuotannossa
- teräsrakenteiden valmistuksessa
- offshore-teollisuudessa
- laivanrakennuksessa
- energia- ja voimalaitosteollisuudessa
- säiliövalmistuksessa
- rakenneterästeollisuudessa
- alihankintateollisuudessa
- raskaan koneenrakennuksen tuotannossa
- putkirakenteiden valmistuksessa
- infrastruktuurirakentamisessa
Kenelle Parmigiani PLANET 60 sopii?
Parmigiani PLANET 60 sopii yrityksille, jotka tarvitsevat erittäin suuren kapasiteetin profiilien rullataivutuskoneen kaikkein vaativimpiin metallinmuokkaussovelluksiin. Kone on erinomainen valinta tuotantoympäristöihin, joissa käsitellään erittäin suuria teräsprofiileja, raskaita palkkeja ja vaativia rakenteita korkealla tarkkuudella sekä erittäin suurella taivutusvoimalla.
Tekniset pääominaisuudet
- Prosessi: hydraulinen profiilien rullataivutus
- Käyttö: profiilien, palkkien ja putkien taivutus
- Rullien määrä: 3
- Vetävät rullat: 3 kpl
- Käyttöjärjestelmä: täysin hydraulinen
- Voimansiirto: HTT-hydraulijärjestelmä + planeettavaihteet
- Työskentelyasento: vaaka / pysty
- Esitaivutus: hydraulinen double prebending
- Ohjainrullat: 6-suuntainen hydraulinen säätö
- Rakenne: lämpökäsitelty monoblock-teräsrunko
- Rullamateriaali: lämpökäsitelty taottu erikoisteräs
- Akselimateriaali: lämpökäsitelty kromi-nikkeliteräs
- Laakerointi: raskaan kuorman itseasettuvat rullalaakerit

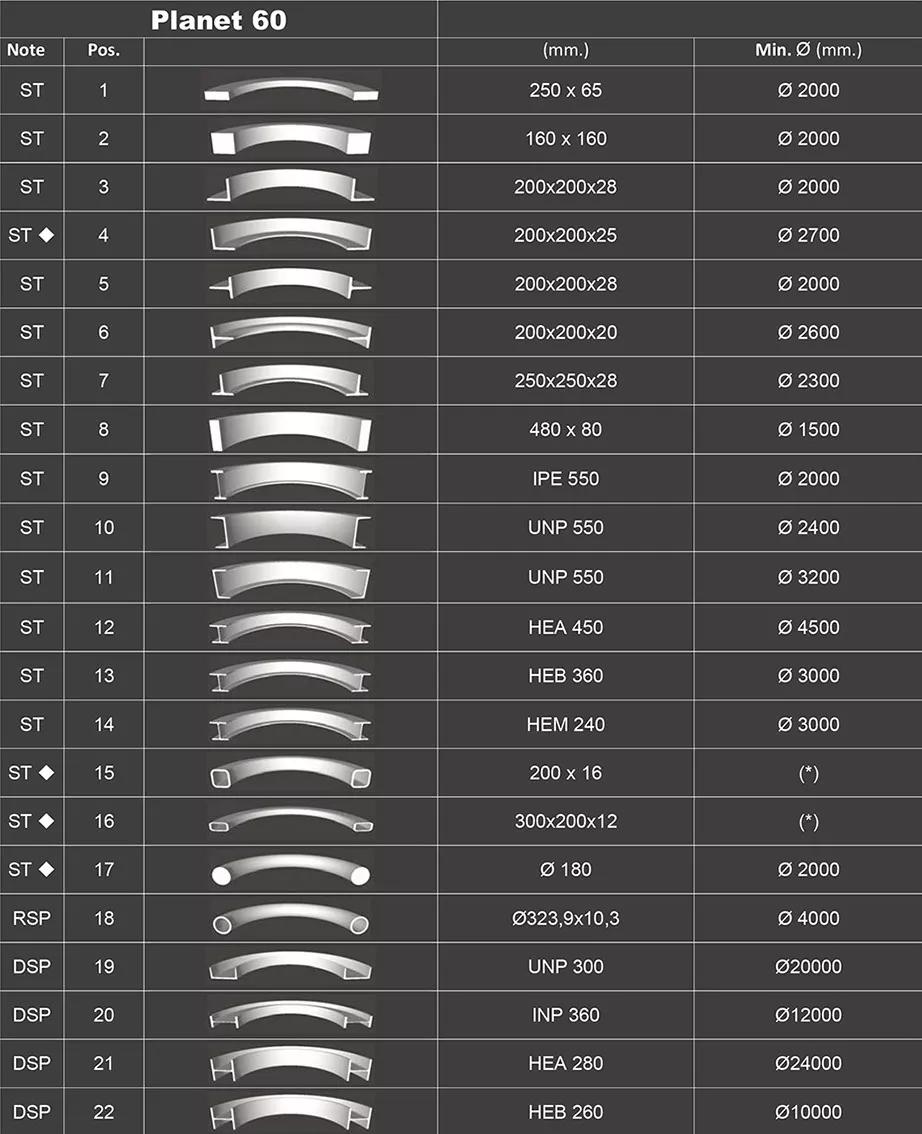

- Maksimi profiilimoduuli: 900–1500 cm³
- Maksimi kulmateräs: 200 × 28 mm
- Maksimi I-palkki, easy way: 550 mm
- Maksimi H-palkki, hard way: 300 mm
- Maksimi putkikapasiteetti: 355 × 8 mm
- Ohjausjärjestelmä: Digimatic-kosketusnäyttöohjaus
- CNC-ohjaus: FAST tai STRADIVARI (optio)
- Turvajärjestelmä: hydraulinen ylikuormitussuojaus
- Erityisominaisuus: erittäin suuren kapasiteetin täysin hydraulinen profiilirullain raskaille teräsrakenteille
