PSU 450 M

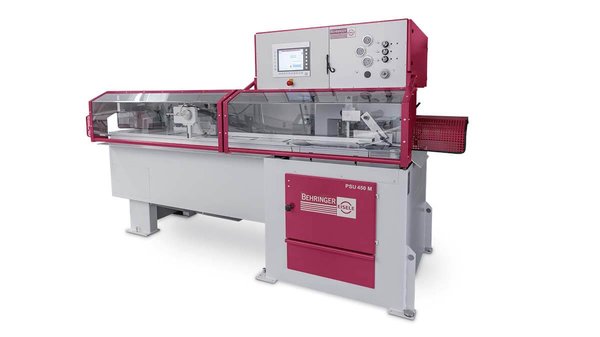

PSU 450 M pyörösaha – Automaattinen kulmapyörösaha joustavaan sarjatuotantoon

Behringer Eisele PSU 450 M on automaattinen kulmapyörösaha, joka on suunniteltu putkien, profiilien, täysmateriaalien ja kulmaterästen tarkkaan ja tehokkaaseen katkaisuun. Automaattinen kulmansäätö, servo-ohjattu materiaalinsyöttö ja hydraulinen sahaus tekevät siitä erittäin monipuolisen tuotantokoneen vaihteleviin sahaustarpeisiin. Modulaarisen rakenteensa ansiosta kone voidaan yhdistää myös syöttömakasiineihin ja erilaisiin kappaleenpoistoratkaisuihin.

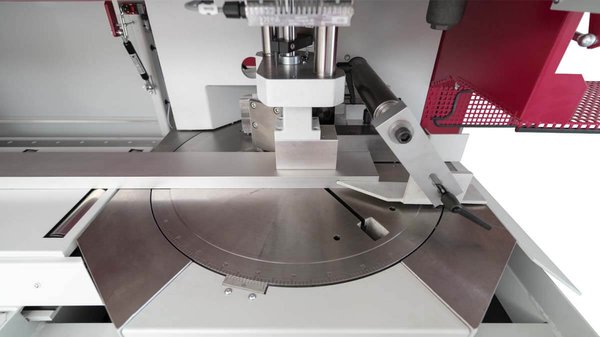

Automaattinen kulmasahaus 30–150°

PSU 450 M:n keskeisiä ominaisuuksia on automaattinen kulmansäätö 30–150° alueella. Servo-ohjattu kulman asemointi mahdollistaa nopeat, tarkat ja toistettavat kulmanvaihdot ilman manuaalista säätämistä. Tämä tekee koneesta erityisen tehokkaan tuotannossa, jossa samalla materiaalilla sahataan useita eri kulmia.

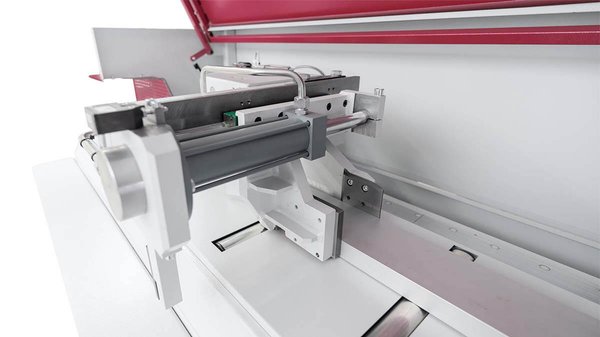

Servo-ohjattu materiaalinsyöttö

Servo-ohjattu syöttöpuristin asemoi materiaalin nopeasti ja tarkasti haluttuun katkaisupituuteen. Yhden syöttöliikkeen pituus on jopa 1 500 mm ja syöttönopeus 667 mm/s, mikä mahdollistaa tehokkaan materiaalinkäsittelyn myös suuremmissa tuotantomäärissä.

Monipuolinen ratkaisu eri materiaaleille

PSU 450 M on todellinen tuotannon yleiskone. Se soveltuu laajalle materiaalivalikoimalle:

• putkille
• profiileille ja erikoisprofiileille
• täysmateriaalille
• lattamateriaalille
• kulmateräksille

Laaja käyttöalue tekee koneesta hyvän vaihtoehdon tuotantoon, jossa sahattavien kappaleiden muodot ja mitat vaihtelevat.

Tarkka ja siisti sahausjälki

Materiaali puristetaan terän molemmilta puolilta, mikä tukee kappaletta tehokkaasti sahausprosessin aikana. Vakaa kiinnitys auttaa saavuttamaan siistin sahauspinnan ja pienet toleranssit myös vaativassa sarjatuotannossa.

Iskunvaimennettu kierukkavaihde

PSU 450 M:n sahausyksikön sydän on Behringer Eiselen itse valmistama kierukkavaihde, jossa hyödynnetään Eiselen iskunvaimennustekniikkaa. Järeä vaihteistorakenne vaimentaa tehokkaasti värinää, mikä parantaa sahausjälkeä, pidentää pyörösahanterän käyttöikää ja tukee koneen pitkää käyttöikää.

Alatoiminen sahaus tehostaa lastunpoistoa

Terä liikkuu materiaalin läpi alhaalta ylöspäin. Ratkaisu tukee tehokasta lastunpoistoa erityisesti putkia ja onttoja profiileja sahattaessa ja auttaa ylläpitämään vakaata sahausprosessia.

Lyhyet sahaussyklit parantavat tuottavuutta

Elektroninen sahauskorkeuden säätö ja terän nopea palautusliike lyhentävät sahaussyklin kokonaisaikaa. Lisäksi vuorotteleva sahaus mahdollistaa samalla kulmalla sahattavien profiilien tehokkaan hyödyntämisen ilman ylimääräisiä välipaloja, mikä säästää materiaalia ja parantaa tuottavuutta.

Tukeva ja vähävärinäinen rakenne

Raskas konejalusta ja Behringerin valmistamat värinää vaimentavat valurautakomponentit muodostavat vakaan perustan sahausprosessille. Vähäinen tärinä tukee tarkkaa sahaustulosta ja auttaa pidentämään työkalujen käyttöikää.

Mikrosumuvoitelu siistiin sahausprosessiin

Vakiovarusteinen minimimäärävoitelu annostelee leikkuuöljyä suoraan pyörösahanterälle. Ratkaisu tukee pitkää terän käyttöikää ja pitää työympäristön siistinä niin profiilien, putkien kuin täysmateriaalinkin sahauksessa.

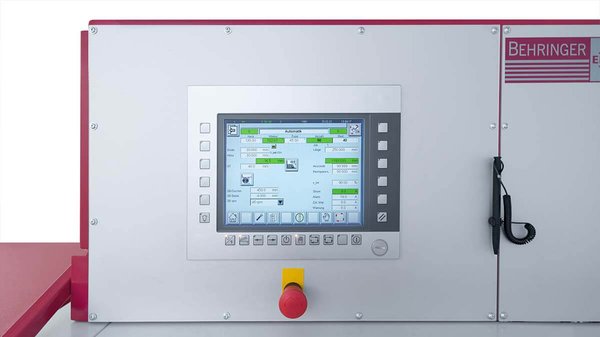

Helppokäyttöinen PLC-ohjaus

Selkeä kosketusnäytöllinen PLC-ohjaus tekee koneen käytöstä suoraviivaista. Ohjelmien välillä voidaan liikkua nopeasti, ja intuitiivinen käyttöliittymä auttaa vähentämään käyttövirheitä ja nopeuttamaan tuotannon asetuksia.

Suunniteltu osaksi automatisoitua tuotantoa

PSU 450 M:n modulaarinen rakenne mahdollistaa koneen mukauttamisen tuotannon tarpeisiin. Se voidaan yhdistää esimerkiksi syöttömakasiineihin ja erilaisiin valmiiden kappaleiden poistoratkaisuihin, jolloin saha voidaan rakentaa osaksi tehokkaampaa tuotantokokonaisuutta.

Kenelle PSU 450 M pyörösaha sopii?

PSU 450 M soveltuu erityisesti konepajoille ja teolliseen sarjatuotantoon, jossa sahataan vaihtelevia putkia, profiileja, täysmateriaaleja ja kulmateräksiä sekä tarvitaan automaattisia kulmasahauksia. Se on erinomainen ratkaisu silloin, kun samalta koneelta vaaditaan sekä joustavuutta että korkeaa tuottavuutta.

Miksi valita PSU 450 M pyörösaha?

• Automaattinen kulmansäätö 30–150°
• Servo-ohjattu ja tarkka materiaalinsyöttö
• Soveltuu putkille, profiileille, täysmateriaalille ja kulmateräksille
• Lyhyet sahaussyklit parantavat tuottavuutta
• Iskunvaimennettu kierukkavaihde tukee korkeaa sahauslaatua ja pitkää terän käyttöikää
• Modulaarinen rakenne mahdollistaa koneen liittämisen osaksi automatisoitua tuotantoa

Tekniset pääominaisuudet

• Sahauskapasiteetti 90°:
  • pyöreä: Ø 150 mm
  • neliö: 140 × 140 mm
  • lattamateriaali: 240 × 70 mm
• Sahauskapasiteetti 45°:
  • pyöreä: Ø 145 mm
  • neliö: 125 × 125 mm
  • lattamateriaali: 180 × 50 mm
• Sahauskapasiteetti 30°:
  • pyöreä: Ø 112 mm
  • neliö: 100 × 100 mm
  • lattamateriaali: 130 × 30 mm
• Pienin sahattava pyöreä materiaali: Ø 10 mm
• Pienin sahattava lattamateriaali: 10 × 10 mm
• Terän halkaisija: 450 mm
• Teränopeus: 6 / 12 / 24 / 48 rpm
• Teränopeus, lisävaruste: 12 / 24 / 48 / 96 rpm
• Moottoriteho: 3,0 / 3,6 kW
• Sahaussyöttö: hydraulinen
• Materiaalin kiinnitys: hydraulinen
• Materiaalinsyöttö: servo-ohjattu
• Syöttöpituus yhdellä liikkeellä: 1 500 mm
• Syöttönopeus: 667 mm/s
• Mitat: 3 100 × 1 500 × 1 950 mm
• Materiaalin tukikorkeus: 1 020 mm
• Paino: 2 300 kg
