RDT

Rösler RDT kammiosinko – tarkka ja tehokas sinkopuhallus yksittäiskappaleille

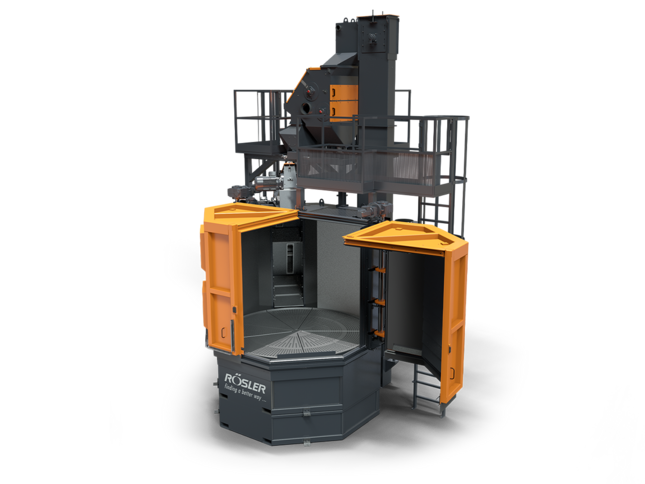

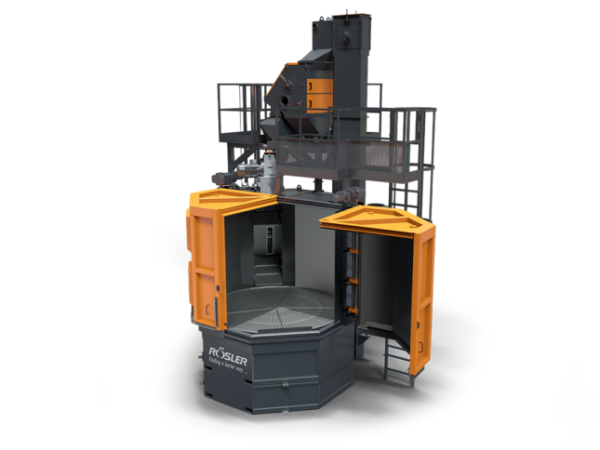

Rösler RDT on pyöröpöydällä varustettu kammiosinko, joka on suunniteltu erikokoisten, -muotoisten ja -painoisten kappaleiden tehokkaaseen ja hallittuun sinkopuhallukseen. Järjestelmä soveltuu myös erittäin herkille kappaleille, sillä käsiteltävät osat asetetaan pyöröpöydälle eivätkä ne joudu rummuttavien järjestelmien tapaan kosketuksiin toistensa kanssa.

RDT:n jatkuvasti pyörivä pöytä kuljettaa kappaleita tasaisesti turbiinien puhallusalueella ja auttaa saavuttamaan erittäin tasalaatuisen ja toistettavan puhallustuloksen. Kappaleiden sijoittelu pöydälle on joustavaa, minkä ansiosta samalla koneella voidaan käsitellä hyvin erilaisia kappaleita yksittäisistä komponenteista pienempiin kappale-eriin.

RDT soveltuu useisiin pintakäsittelyprosesseihin, kuten puhdistukseen, purseenpoistoon, pinnan karhennukseen, shot peening -käsittelyyn ja tasalaatuisen pinnan muodostamiseen. Rösler tarjoaa sarjan viidessä koossa RDT 100 -mallista aina RDT 300 -malliin, jonka vakiopöydälle voidaan sijoittaa halkaisijaltaan jopa 3 000 mm ja korkeudeltaan 1 300 mm kappaleita.

Rösler RDT kammiosinko soveltuu erityisesti:

• yksittäiskappaleille
• pienille kappale-erille
• suurille ja painaville kappaleille
• herkille ja vaurioitumisalttiille kappaleille
• erimuotoisille ja monimutkaisille komponenteille
• valukappaleille
• taotuille kappaleille
• koneistetuille osille
• muoteille
• puhdistukseen
• purseenpoistoon
• pinnan karhennukseen
• shot peening -käsittelyyn
• tasalaatuisen pinnan muodostamiseen

RDT:n vahvuutena on erityisesti kappalevalikoiman joustavuus. Röslerin mukaan samalla järjestelmällä voidaan käsitellä kooltaan, muodoltaan ja painoltaan hyvin erilaisia työkappaleita sekä myös erittäin herkkiä komponentteja.

RDT-järjestelmiä käytetään yleisesti:

• konepajateollisuudessa
• valimoissa
• takomoissa
• metalliteollisuudessa
• autoteollisuuden komponenttituotannossa
• muottien valmistuksessa ja huollossa
• alihankintateollisuudessa
• yksittäiskappaleiden valmistuksessa
• pien- ja sarjatuotannossa
• automatisoiduissa tuotantoympäristöissä

Pyöröpöytä mahdollistaa tasaisen ja hallitun sinkopuhalluksen

RDT:n keskeinen ominaisuus on koko puhalluskammion alueelle ulottuva pyöröpöytä. Kappaleet asetetaan pöydälle, joka pyörii jatkuvasti sinkopuhalluksen aikana. Tasainen pyörimisliike auttaa varmistamaan yhdenmukaisen puhallustuloksen kappaleiden pinnoille.

Kappaleiden sijoittelu pöydälle voidaan tehdä joustavasti käsiteltävän kappaleen koon ja geometrian mukaan. Tämä tekee RDT:stä monipuolisen vaihtoehdon tuotantoon, jossa käsiteltävät kappaleet vaihtelevat.

Soveltuu myös herkille ja vaurioitumisalttiille kappaleille

Koska kappaleet pysyvät erillään toisistaan pyöröpöydällä, RDT soveltuu myös komponenteille, joita ei voida käsitellä turvallisesti rummuttavissa sinkopuhalluskoneissa. Rösler mainitsee nimenomaisesti erittäin herkkien kappaleiden käsittelyn yhtenä RDT:n käyttökohteista.

Ratkaisu soveltuu siten hyvin myös arvokkaille, painaville tai geometrialtaan haastaville kappaleille, joiden hallittu käsittely on tärkeää.

Jopa kolme Gamma 300G -turbiinia

RDT-sarjan koneet voidaan varustaa mallista riippuen yhdellä, kahdella tai kolmella Gamma 300G -turbiinilla. RDT 100- ja RDT 150 -malleissa on vakiona yksi turbiini, RDT 200:ssa kaksi ja RDT 250- sekä RDT 300 -malleissa kolme turbiinia.

Turbiinien määrä ja konekoko voidaan näin valita käsiteltävien kappaleiden koon, vaadittavan puhallustuloksen ja tuotantokapasiteetin perusteella.

Käsittelee jopa 2 500 kg painavia kappaleita

RDT-sarja kattaa erittäin laajan kappalekoko- ja painoalueen. Pienimmän RDT 100 -mallin pyöröpöydän vakiokuormitus on 300 kg, kun taas RDT 250- ja RDT 300 -malleissa pöydän suurin vakiokuormitus on 2 500 kg.

Suurimmassa RDT 300 -mallissa vakiokappalekoko on jopa Ø 3 000 × 1 300 mm. Puhalluskammion korkeutta voidaan lisäksi kasvattaa lisävarusteena kaikissa sarjan malleissa.

Kompakti ja ergonominen rakenne

Suuresta kappalekapasiteetista huolimatta RDT on suunniteltu kompaktiksi ja tilaa säästäväksi järjestelmäksi. Matala lastaus- ja purkukorkeus helpottaa kappaleiden käsittelyä, ja lastausalueelle on nopea pääsy.

Pyöröpöytä muodostuu yksittäisistä vaihdettavista terässegmenteistä. Myös puhalluskammion kulutussuojat ovat limittäin asennettuja ja helposti irrotettavia, mikä helpottaa kuluvien osien vaihtamista ja koneen kunnossapitoa.

Mahdollisuus automatisoituun kappaleenkäsittelyyn

RDT voidaan toteuttaa myös pitkälle automatisoituna ratkaisuna. Käytännön RDT 150 -sovelluksessa Rösler on yhdistänyt koneen robottiin, joka huolehtii kappaleiden lastauksesta, purkamisesta ja tarvittaessa kappaleiden kääntämisestä käsittelyn aikana.

RDT soveltuu tämän ansiosta sekä itsenäiseksi sinkopuhalluskoneeksi että osaksi automatisoitua tuotantoratkaisua.

Kenelle Rösler RDT kammiosinko sopii?

Rösler RDT soveltuu yrityksille, jotka tarvitsevat joustavan ja tehokkaan sinkopuhallusratkaisun yksittäisille, suurille, painaville, herkille tai geometrialtaan vaihteleville kappaleille.

Se on erityisen hyvä vaihtoehto silloin, kun kappaleita ei voida käsitellä rummuttamalla tai kun tuotannossa käsitellään keskenään hyvin erilaisia komponentteja. RDT:n pyöröpöytä tarjoaa suuren vapauden kappaleiden sijoitteluun, ja viiden konekoon ansiosta järjestelmä voidaan mitoittaa hyvin erilaisiin tuotantotarpeisiin.

Miksi valita Rösler RDT kammiosinko?

Joustava kappaleenkäsittely
Pyöröpöydälle voidaan sijoittaa kooltaan, muodoltaan ja painoltaan hyvin erilaisia kappaleita.

Soveltuu myös herkille kappaleille
Kappaleita ei tarvitse rummuttaa keskenään, joten RDT soveltuu myös vaurioitumisalttiiden komponenttien käsittelyyn.

Tasalaatuinen puhallustulos
Pyöröpöydän jatkuva liike auttaa saavuttamaan yhdenmukaisen ja toistettavan sinkopuhallustuloksen.

Suuri kappalekapasiteetti
Mallista riippuen pöydän vakiokuormitus on 300–2 500 kg ja käsiteltävän kappaleen halkaisija jopa 3 000 mm.

Tehokkaat Gamma 300G -turbiinit
RDT-sarjassa käytetään mallista riippuen yhdestä kolmeen Gamma 300G -turbiinia.

Kompakti ja huoltoystävällinen rakenne
Matala lastauskorkeus, helposti saavutettavat huoltokohteet sekä vaihdettavat kulutus- ja pöytäsegmentit helpottavat päivittäistä käyttöä ja kunnossapitoa.

Tekniset pääominaisuudet

• Prosessi: sinkopuhallus
• Konetyyppi: pyöröpöydällä varustettu kammiosinko
• Mallisarja: RDT 100, RDT 150, RDT 200, RDT 250 ja RDT 300
• Toimintaperiaate: kappaleiden käsittely jatkuvasti pyörivällä pöydällä
• Käyttötapa: panostoiminen
• RDT 100 pöytäkuorma: 300 kg
• RDT 150 pöytäkuorma: 500 kg
• RDT 200 pöytäkuorma: 1 500 kg
• RDT 250 pöytäkuorma: 2 500 kg
• RDT 300 pöytäkuorma: 2 500 kg
• Kappalekoot: Ø 1 000 × 470 – Ø 3 000 × 1 300 mm mallista riippuen
• Turbiinit: 1–3 × Gamma 300G mallista riippuen
• Turbiiniteho: 5,5–7,5 kW/turbiini mallista riippuen
• Puhalluskammion korkeus: kasvatettavissa lisävarusteena
• Magneettierotin: saatavana lisävarusteena
• Pöytärakenne: yksittäin vaihdettavat terässegmentit
• Pölynpoistokapasiteetti: 1 200–5 000 m³/h mallista riippuen
• Automaatio: digitalisoitavissa ja sovitettavissa automatisoituun kappaleenkäsittelyyn
• Sovellukset: puhdistus, purseenpoisto, pinnan karhennus, shot peening ja tasalaatuisen pinnan muodostaminen
• Erityisominaisuus: erittäin joustava pyöröpöytäratkaisu erikokoisten, -muotoisten, -painoisten ja myös herkkien kappaleiden sinkopuhallukseen.
