RTSA SERIE

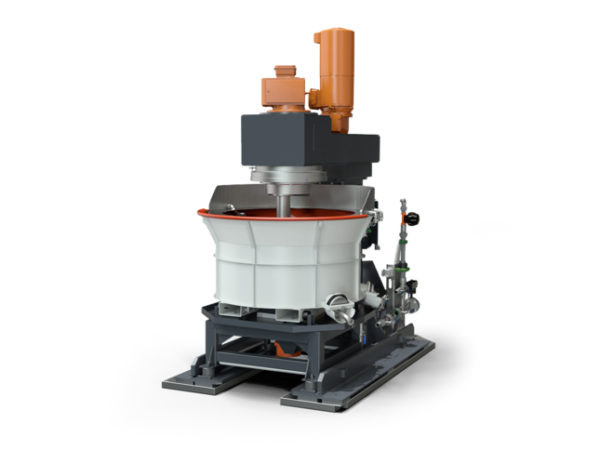

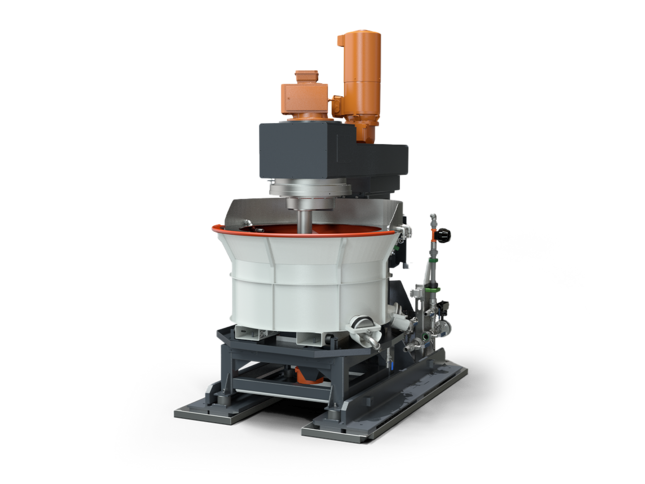

Rösler RTSA Surf-Finisher – erittäin tehokas järjestelmä yksittäiskappaleiden tarkkaan pintaviimeistelyyn

Rösler RTSA Surf-Finisher on korkean intensiteetin pintaviimeistelyjärjestelmä, joka on suunniteltu erityisesti arvokkaiden, herkkien ja geometrialtaan vaativien yksittäiskappaleiden tarkkaan ja toistettavaan viimeistelyyn. Surf-finishing on Röslerin intensiivisin mass finishing -menetelmä, ja se soveltuu erityisen hyvin kappaleille, jotka voidaan kiinnittää hallittua käsittelyä varten.

Surf-finishing-prosessissa käsiteltävä kappale kiinnitetään ja viedään hioma- tai kiillotusmedialla täytettyyn työastiaan. Surf-Finisherissä kappaleenkäsittely voidaan toteuttaa 6-akselisella teollisuusrobotilla, joka mahdollistaa erittäin monipuoliset ja tarkasti ohjelmoitavat liikeradat. Samanaikaisesti työastia pyörii säädettävällä nopeudella. Kappaleen ja hiomamedian välille syntyvä voimakas suhteellinen liike mahdollistaa erittäin intensiivisen materiaalinpoiston ja lyhyet käsittelyajat.

Röslerin mukaan Surf-Finishing voi saavuttaa jopa 50-kertaisen käsittelyintensiteetin perinteiseen täryhiontaan verrattuna. Menetelmällä voidaan automatisoida työvaiheita, joita on perinteisesti toteutettu esimerkiksi manuaalisella hionnalla, harjauksella tai kiillotuksella.

Arvokkaille, herkille ja monimuotoisille kappaleille

Surf-Finisher soveltuu erityisesti kappaleille, joiden pintaa ei haluta vaarantaa kappaleiden keskinäisillä iskuilla. Käsiteltävä kappale kiinnitetään prosessin ajaksi, joten se ei törmää muihin kappaleisiin kuten perinteisessä vapaasti liikkuvien kappaleiden täryhionnassa.

Tämän ansiosta teknologia soveltuu erittäin hyvin esimerkiksi korkealaatuisille tarkkuuskomponenteille, monimutkaisille työkaluille sekä auto-, ilmailu-, lääketieteellisen teknologian ja työkaluteollisuuden vaativille kappaleille.

Jopa 50-kertainen käsittelyintensiteetti

Surf-finishing-teknologian merkittävimpiä etuja on erittäin korkea käsittelyintensiteetti. Röslerin mukaan suorituskyky voi olla jopa 50 kertaa korkeampi kuin perinteisessä täryhionnassa.

Korkea intensiteetti mahdollistaa lyhyet käsittelyajat myös vaativissa viimeistelyprosesseissa. Röslerin mukaan haluttu lopputulos voidaan sovelluksesta riippuen saavuttaa jopa noin 30 sekunnin – 10 minuutin käsittelyajassa.

Robotisoitu kappaleenkäsittely mahdollistaa tarkan prosessin

Surf-Finisher voidaan toteuttaa 6-akselisella teollisuusrobotilla, jonka avulla kappaletta voidaan liikuttaa työastiassa tarkasti määritellyillä liikeradoilla. Robotille voidaan toteuttaa kappalekohtaisia tarttujaratkaisuja, ja kappale voidaan tarttua sisä- tai ulkopuolelta tai kiinnittää erilliseen kappalepitimeen.

Ohjelmoitava liike mahdollistaa prosessin mukauttamisen kappaleen geometriaan ja käsiteltäviin alueisiin. Näin viimeistely voidaan kohdistaa joko tiettyihin pintoihin tai laajemmin koko kappaleeseen.

Hionta, jäysteenpoisto, reunapyöristys ja kiillotus

Surf-Finisherillä voidaan toteuttaa erilaisia pintaviimeistelyprosesseja valitsemalla käyttökohteeseen sopiva hioma- tai kiillotusmedia.

Järjestelmällä voidaan suorittaa esimerkiksi jäysteenpoistoa, reunojen pyöristystä, hiontaa ja kiillotusta, ja samaan prosessikokonaisuuteen voidaan yhdistää esimerkiksi esihionta, hienohionta ja kiillotus.

Tämä mahdollistaa monivaiheisten manuaalisten viimeistelyprosessien korvaamisen hallitulla ja automatisoidulla koneellisella käsittelyllä.

Toistettava pintalaatu vaativaan tuotantoon

Surf-Finisherin merkittävä etu manuaaliseen viimeistelyyn verrattuna on prosessin hyvä toistettavuus. Kappaleen liikkeet, työastian pyörimisnopeus ja muut prosessiparametrit voidaan määritellä käsiteltävän kappaleen mukaan.

Järjestelmän PLC-ohjaus ja HMI-käyttöpaneeli mahdollistavat erilaisten käsittelyohjelmien käytön. Rösler tarjoaa myös mahdollisuuden järjestelmän integroimiseen asiakkaan ERP- tai MES-järjestelmiin sekä option kappaletietojen seurantaan.

Soveltuu automatisoituihin tuotantosoluihin

Rösler Surf-Finisher voidaan integroida osaksi automatisoitua tuotantoympäristöä. Kappaleiden käsittely, kuljetus ja logistiikka voidaan mukauttaa asiakkaan tuotantoprosessiin, ja Röslerin mukaan kappaleenkäsittely toteutetaan tyypillisesti täysin automatisoituna.

Järjestelmään voidaan liittää käyttökohteen mukaan myös esimerkiksi kappaleiden puhdistusasema, automaattinen hiomamedian lisäys, yksilöllinen kappalelogistiikka tai toinen teollisuusrobotti.

Vaiheittainen viimeistely samalla järjestelmällä

Surf-finishing-prosessissa voidaan yhdistää useita peräkkäisiä käsittelyvaiheita. Kappale voidaan esimerkiksi ensin esihioa, sen jälkeen hienohioa ja lopuksi kiillottaa tavoitellun pinnanlaadun saavuttamiseksi.

Tämä tekee teknologiasta erityisen kiinnostavan tuotantoon, jossa kappaleelta vaaditaan erittäin tarkasti määriteltyä pinnanlaatua ja jossa manuaalisten viimeistelyvaiheiden määrää halutaan vähentää.

Kenelle Rösler RTSA Surf-Finisher sopii?

Rösler RTSA Surf-Finisher sopii erityisesti yrityksille, jotka tarvitsevat erittäin tehokasta, tarkkaa ja toistettavaa yksittäiskappaleiden pintaviimeistelyä. Teknologia on parhaimmillaan arvokkailla ja geometrialtaan monimutkaisilla kappaleilla, joiden käsittelyssä tavallisen täryhionnan suorituskyky tai prosessinhallinta ei ole riittävä.

Surf-Finisher on kiinnostava ratkaisu myös silloin, kun tavoitteena on automatisoida aikaisemmin käsin tehtyjä hionta-, jäysteenpoisto- tai kiillotustöitä ja saavuttaa samalla tasalaatuisempi sekä paremmin toistettava tuotantoprosessi. Rösler nostaa tyypillisiksi käyttöaloiksi erityisesti ilmailu-, auto-, lääketieteellisen teknologian ja työkaluteollisuuden.

Miksi valita Rösler RTSA Surf-Finisher?

Erittäin korkea käsittelyintensiteetti
Surf-finishing voi olla jopa 50 kertaa intensiivisempi kuin perinteinen täryhionta, mikä mahdollistaa erittäin lyhyet käsittelyajat.

Suojaa arvokkaita kappaleita
Kappale käsitellään kiinnitettynä, jolloin kappaleiden keskinäiset törmäykset voidaan välttää.

Robotisoitu ja tarkasti ohjelmoitava käsittely
6-akselinen teollisuusrobotti mahdollistaa monipuoliset liikeradat ja käsittelyn mukauttamisen kappaleen geometriaan.

Useita viimeistelyvaiheita
Esihionta, hienohionta ja kiillotus voidaan yhdistää hallituksi pintaviimeistelyprosessiksi.

Erinomainen prosessin toistettavuus
Ohjelmoitavat prosessiparametrit mahdollistavat tasalaatuisen käsittelyn tuotantoerästä toiseen.

Soveltuu automatisoituun tuotantoon
Surf-Finisher voidaan yhdistää automatisoituun kappalelogistiikkaan ja integroida osaksi asiakkaan tuotantosolua.

Tekniset pääominaisuudet

Tuotetyyppi: Surf-Finisher-pintaviimeistelyjärjestelmä
Prosessi: surf-finishing / intensiivinen mass finishing
Käyttö: yksittäiskappaleiden tarkka pintaviimeistely
Kappaleenkäsittely: kiinnitetty kappale ilman kappaleiden keskinäistä kosketusta
Kappaleen ohjaus: 6-akselinen teollisuusrobotti
Työastia: pyörivä, hioma- tai kiillotusmedialla täytetty työastia
Työastian nopeus: säädettävä
Prosessointiteho: jopa 50-kertainen perinteiseen täryhiontaan verrattuna
Prosessit: hionta, jäysteenpoisto, reunapyöristys ja kiillotus
Yhdistettävät prosessivaiheet: esimerkiksi esihionta, hienohionta ja kiillotus
Ohjaus: PLC-ohjaus ja HMI-käyttöpaneeli
Prosessiohjelmat: useita ohjelmoitavia käsittelyohjelmia
Integrointi: mahdollisuus ERP-/MES-integraatioon
Automaatio: automatisoitu kappaleenkäsittely ja tuotantosoluintegraatio mahdollisia
Lisävarusteita: kappaleiden puhdistusasema, automaattinen median lisäys, kappalelogistiikka ja toinen teollisuusrobotti
Tyypilliset sovellukset: korkealaatuiset, herkät ja geometrialtaan monimutkaiset yksittäiskappaleet
Tyypilliset toimialat: ilmailu- ja avaruusteollisuus, autoteollisuus, lääketieteellinen teknologia ja työkaluteollisuus
Erityisominaisuus: erittäin intensiivinen, robotisoitava ja toistettava pintaviimeistely vaativille yksittäiskappaleille
