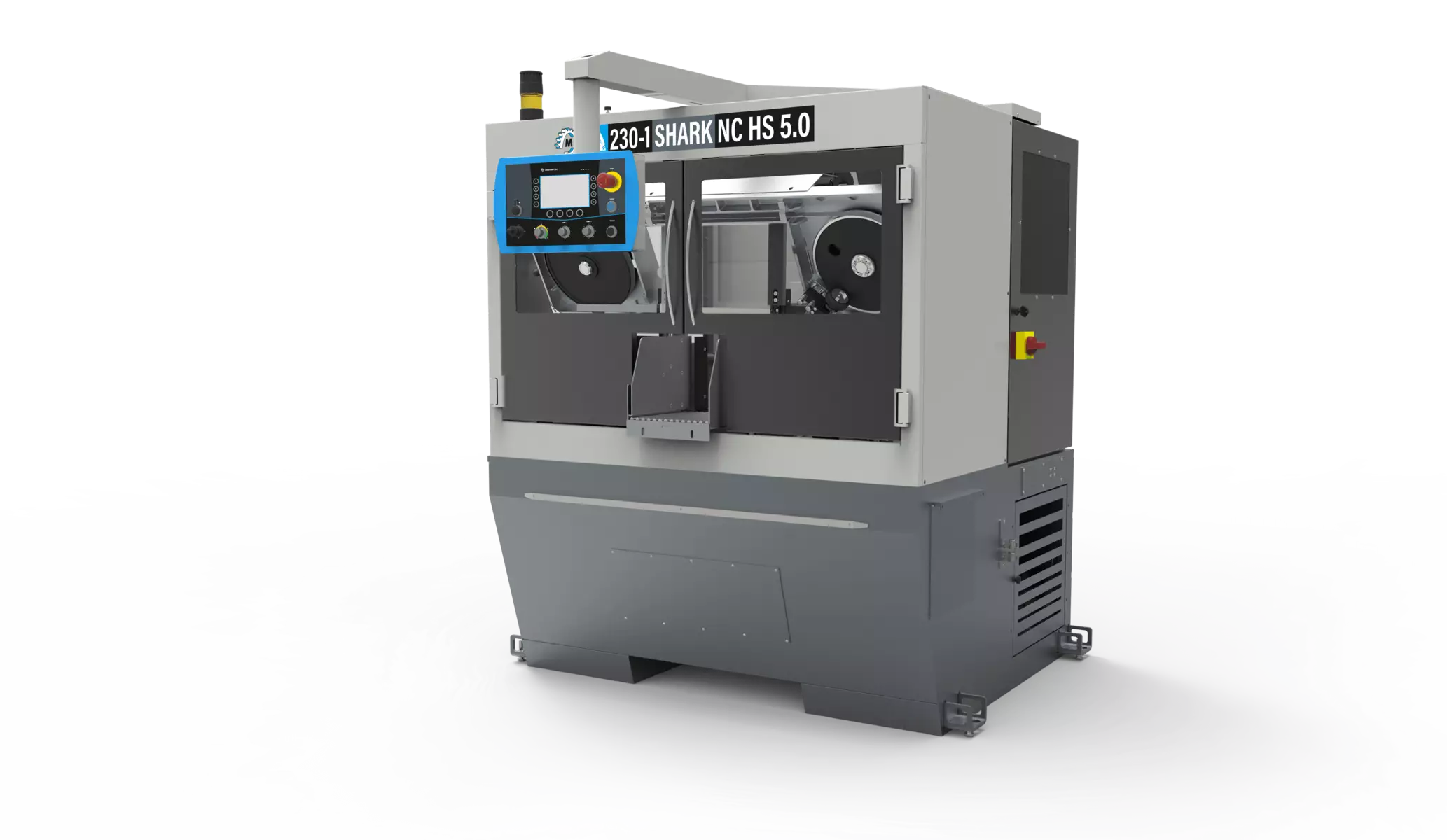

SHARK 230-1 NC HS 5.0
MEP SHARK 230-1 NC HS 5.0 on kompakti automaattinen metallivannesaha tarkkaan 0° sarjakatkaisuun. Kaksipylväsrakenne ja vain 2,5 m² tilantarve.
Kestävä ja helppokäyttöinen
-
Täysautomaattinen tehokas vannesaha
Kone on suunniteltu suorille 0° katkaisuille teräkselle, ruostumattomalle ja seosteräksille. Lisäksi sitä voidaan käyttää myös puoliautomaattisessa tilassa, mikä lisää joustavuutta eri tilanteissa
-
Erittäin kompakti rakenne (vain ~2,5 m² footprint)
Kone yhdistää korkean suorituskyvyn ja pienen tilantarpeen. Tämä tekee siitä erittäin sopivan tuotantotiloihin, joissa tila on rajallinen
-
NC-ohjaus ja ohjelmointi (jopa 100 ohjelmaa)
Käyttäjä voi tallentaa useita katkaisupituuksia ja kappalemääriä. Tämä vähentää ohjelmointiaikaa toistuvissa töissä ja nopeuttaa tuotantoa
-
Vakaa sahapään liike lineaariohjauksilla ja kuularuuvilla
Hydraulisylinterillä ohjattu sahapää liikkuu lineaarijohteilla. Tämä vähentää värinää ja parantaa sahaustarkkuutta sekä terän käyttöikää.
-
Automaattinen teräohjaimen säätö materiaalin mukaan
Etummainen teräohjain asettuu automaattisesti kappaleen koon mukaan. Tämä nopeuttaa asetuksia ja lyhentää ei-tuottavaa aikaa
-
Tarkka materiaalinsyöttö (askelmoottori + kuularuuvi)
Syöttö toimii stepper-moottorilla ja toistuvalla 600 mm liikkeellä. Tämä mahdollistaa tarkan ja toistettavan sarjasahauksen eri pituuksille.
-
Mukautuva sahaussyöttö
Syöttönopeus säätyy automaattisesti materiaalin ja terän kulumisen mukaan. Tämä parantaa sahauslaatua ja pidentää terän käyttöikää
-
Portaattomasti säädettävä teränopeus (15100 m/min)
Taajuusohjattu nopeus mahdollistaa optimaalisen leikkuun eri materiaaleille. Tämä lisää koneen monipuolisuutta tuotannossa.
-
Korkea turvallisuustaso
Suljettu rakenne suojaa käyttäjää ja täyttää turvallisuusstandardit. Samalla työalue pysyy siistimpänä ja hallitumpana.
Pyydä räätälöity tarjous
Tämä tuote voidaan konfiguroida täysin tarpeidesi mukaan useilla lisävarusteilla, mikä maksimoimman tuotantosi tehokkuuden. Asiantuntijamme ovat valmiita auttamaan sinua parhaiden ratkaisujen löytämisessä. Ota yhteyttä, niin keskustellaan tarkemmin!
Kaikki tekniset tiedot tuotteesta
Pienin sahausmitta latta
mm
Terän koko
2950x27x0,9 mm
| Paino | 1175 kg (kilogramma) |
|---|---|
| Automaatio | Automaattinen |
| Käyttökohde | Tuotantovannesahat |
| Sahaustyyppi | Suoraansahaava |

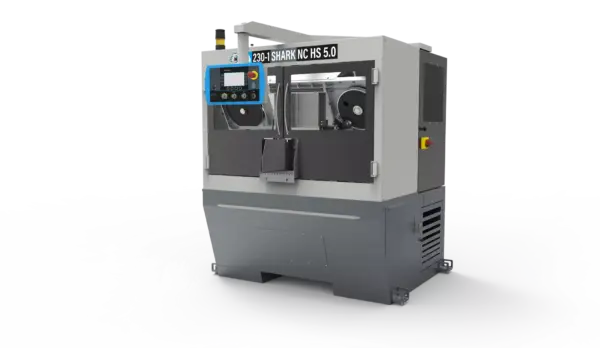

SHARK 230-1 NC HS 5.0 vannesaha
MEP SHARK 230-1 NC HS 5.0 on kompakti kaksipylväinen elektrohydraulinen automaattinen metallivannesaha rakenneterästen, ruostumattomien terästen ja seosterästen tarkkaan 0° katkaisuun. Kone soveltuu sekä täysmateriaalien että profiilien sahaukseen ja yhdistää automaattisen sarjatuotannon, vakaan kaksipylväsrakenteen ja vain 2,5 m²:n tilantarpeen.
Automaattinen sahaus tehokkaaseen sarjatuotantoon
SHARK 230-1 NC HS 5.0:ssa on kaksi käyttötilaa: automaattinen ja puoliautomaattinen. Automaattinen käyttö soveltuu tehokkaaseen sarjakatkaisuun, kun taas puoliautomaattinen tila tuo joustavuutta yksittäisiin sahaustöihin ja pienempiin sarjoihin.
Jopa 100 tallennettavaa sahausohjelmaa
Koneen ohjaukseen voidaan tallentaa jopa 100 erilaista sahausohjelmaa, joissa voidaan määrittää eri kappalemäärät ja katkaisupituudet.
Valmiiksi tallennetut ohjelmat vähentävät toistuvien sahaustöiden ohjelmointiin kuluvaa aikaa ja helpottavat sarjatuotantoa.
Vain 2,5 m² tilantarve
Yksi SHARK 230-1 NC HS 5.0:n merkittävimmistä ominaisuuksista on sen kompakti rakenne. MEP ilmoittaa koneen tarvitsevan vain noin 2,5 m² lattiatilaa.
Pienen tilantarpeen ja automaation yhdistelmä tekee koneesta erityisen kiinnostavan tuotantoympäristöihin, joissa käytettävissä oleva tila halutaan hyödyntää tehokkaasti.
Tarkka 600 mm materiaalinsyöttö
Materiaalinsyöttöjärjestelmän isku on 600 mm, ja syöttö voidaan toistaa pidempien katkaisupituuksien saavuttamiseksi.
Syöttöjärjestelmässä käytetään askelmoottoria ja kuularuuvia, mikä mahdollistaa tarkan ja hallitun materiaalin asemoinnin sarjatuotannossa.
Adaptiivinen sahausvoiman hallinta
Koneen adaptiivinen järjestelmä säätää sahausta terän kohtaaman vastuksen perusteella. MEP:n mukaan järjestelmä auttaa saavuttamaan hyvän sahausjäljen erilaisissa sahausolosuhteissa myös terän kuluessa.
Tämä tukee tasaista sahauslaatua ja tehokasta tuotantoa vaihtelevissa sahaustilanteissa.
Vakaa kaksipylväsrakenne
Sahauspää liikkuu hydraulisylinterillä lineaarijohteilla ja esijännitetyillä kiertokuulalaakeroiduilla kelkoilla. Rakenne vähentää mekaanista värähtelyä sahaamisen aikana ja parantaa sahauspään vakautta.
Etummainen teränohjainpää asemoituu lisäksi automaattisesti sahattavan materiaalin koon mukaan, mikä vähentää asetuksiin kuluvaa aikaa.
Portaattomasti säädettävä teränopeus
Vektoriohjattu taajuusmuuttaja mahdollistaa teränopeuden portaattoman säädön välillä 15–100 m/min.
Näin teränopeus voidaan sovittaa sahattavan materiaalin ominaisuuksiin. Kone on tarkoitettu rakenneterästen, ruostumattomien terästen ja seosterästen sekä täysmateriaalien ja profiilien sahaukseen.
Turvallinen koteloitu rakenne
Koneen ympäröivä suojakotelointi ja turvalukitukset on suunniteltu suojaamaan käyttäjää automaattisen sahausprosessin aikana. MEP ilmoittaa turvalukitusten olevan UNI 14119 -standardin mukaisia.
Industry 4.0 -valmius
SHARK 230-1 NC HS 5.0 on Industry 4.0 Ready. Lisävarusteena saatava IoT-ratkaisu mahdollistaa tuotantotietojen keräämisen ja hyödyntämisen sahauskoneen suorituskyvyn sekä vannesahanterän käyttöiän optimoinnissa.
Kenelle SHARK 230-1 NC HS 5.0 vannesaha sopii?
SHARK 230-1 NC HS 5.0 sopii erityisesti konepajoihin, sorvaamoihin ja metallirakenteiden valmistukseen, joissa tarvitaan kompaktia automaattivannesahaa täysmateriaalien ja profiilien tehokkaaseen 0° sarjakatkaisuun. MEP nostaa nämä käyttökohteet itse esille mallin tyypillisinä sovellusalueina.
Miksi valita SHARK 230-1 NC HS 5.0 vannesaha?
- Kompakti automaattivannesaha – vain 2,5 m² tilantarve
- Vakaa kaksipylväsrakenne tarkkaan 0° sahaukseen
- Jopa 100 tallennettavaa sahausohjelmaa
- Tarkka 600 mm materiaalinsyöttö, joka voidaan toistaa
- Adaptiivinen sahausvoiman hallinta
- Automaattinen ja puoliautomaattinen käyttö samassa koneessa
Tekniset pääominaisuudet
Käyttäisin Prodmacin sivulla näitä MEP:n ilmoittamia arvoja:
- Sahauskapasiteetti 0°: Ø 230 mm / □ 230 mm
- Sahauskulma: 0°
- Puristimen maksimiavautuma: 235 mm
- Lyhin katkaisupituus: 10 mm
- Syöttämättä jäävä jäännöspala: 85 mm
- Materiaalinsyötön isku: 600 mm, toistettava
- Vannesahanterän koko: 2950 × 27 × 0,9 mm
- Sahausmoottori: 2,2 kW, 3-vaihe
- Taajuusmuuttaja: 3,0 kW
- Teränopeus: 15–100 m/min
- Paino: 1120 kg
- Koneen leveys: 1655 mm
- Koneen syvyys: 1864 mm
- Koneen korkeus: 1950 mm
- Työpöydän korkeus: 870 mm
