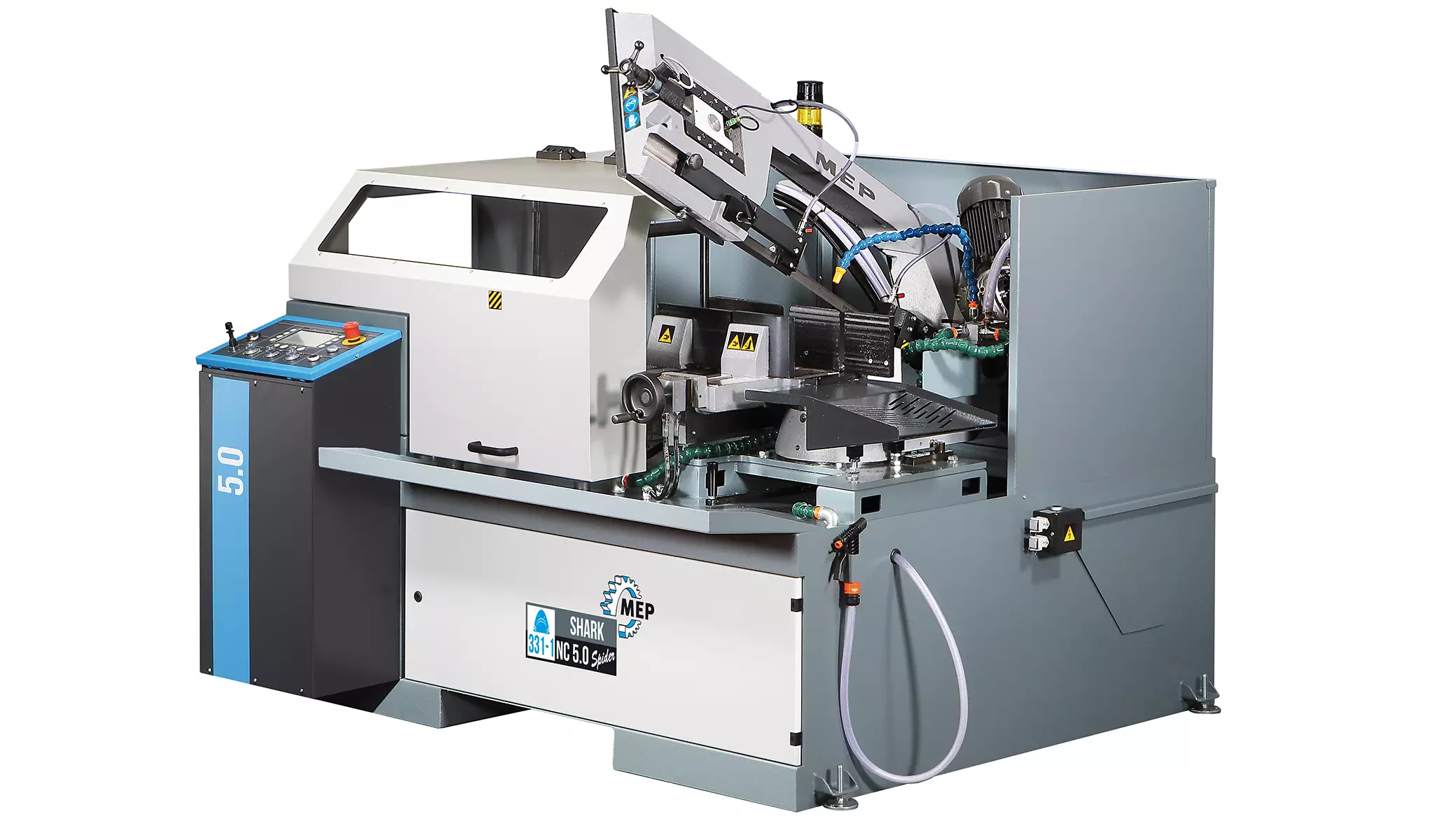

SHARK 331-1 NC 5.0 SPIDER
MEP SHARK 331-1 NC 5.0 SPIDER on kompakti automaattinen metallivannesaha tarkkaan sarjakatkaisuun ja 0°–+60° kulmasahaukseen.
Kestävä ja helppokäyttöinen
-
Täysautomaattinen kulmavannesaha
Kone toimii automaattisessa, puoliautomaattisessa sekä manuaalisessa tilassa. On siksi erittäin joustava eri tuotantotarpeisiin.
-
NC-ohjaus ja ohjelmoitava tuotanto
Mahdollistaa jopa 1000 erilaista sahausohjelmaa samalle materiaalille (eri pituudet ja kappalemäärät), takaa täten tehokkaan sarjatuotannon
-
Laaja kulmasahausalue (0° +60°)
Soveltuu monipuoliseen sahaamiseen eri kulmissa ilman erillisiä asetuksia
-
7 kosketusnäyttö ja käyttäjäystävällinen käyttöliittymä
Näyttää kaikki sahausparametrit reaaliajassa ja helpottaa koneen käyttöä sekä ohjelmointia
-
Automaattinen sahapään aloitusasennon tunnistus
Vähentää asetusaikaa ja nopeuttaa tuotannon käynnistystä
-
Tarkka materiaalinsyöttö askelmoottorilla
Takaa korkean toistotarkkuuden ja luotettavan syötön sarjatuotannossa
-
Mukautuva sahaussyöttö
Sahapään syöttö säätyy automaattisesti materiaalin ja terän kulumisen mukaan ? tasainen lastunmuodostus ja parempi terän käyttöikä
-
Valurautaiset teräohjaimet kovametallipaloilla
Parantavat vakautta ja vähentävät värinää ? tarkempi sahaus ja pidempi terän käyttöikä
-
Tehokas lastunhallinta ja jäähdytysjärjestelmä
Jäähdytysnesteen kierto ja sahauspöydän alapuolinen huuhtelu estävät lastujen kertymisen ja vähentävät seisokkeja
Pyydä räätälöity tarjous
Tämä tuote voidaan konfiguroida täysin tarpeidesi mukaan useilla lisävarusteilla, mikä maksimoimman tuotantosi tehokkuuden. Asiantuntijamme ovat valmiita auttamaan sinua parhaiden ratkaisujen löytämisessä. Ota yhteyttä, niin keskustellaan tarkemmin!
Kaikki tekniset tiedot tuotteesta
Pienin sahausmitta latta
mm
Terän koko
3650x27x0,9 mm
| Paino | 1240 kg (kilogramma) |
|---|---|
| Mitat | 2080 × 2020 × 1740 mm (millimetri) |
| Automaatio | Automaattinen |
| Käyttökohde | Tuotantovannesahat |
| Sahaustyyppi | Kulmaansahaava |
SHARK 331-1 NC 5.0 SPIDER vannesaha
MEP SHARK 331-1 NC 5.0 SPIDER on kompakti elektrohydraulinen automaattinen metallivannesaha tehokkaaseen ja tarkkaan sarjakatkaisuun. Kone mahdollistaa kulmasahauksen 0°–+60° ja toimii automaattisen sahausjakson lisäksi myös puoliautomaattisesti. Kompakti rakenne, ohjelmoitava ohjaus ja tarkka materiaalinsyöttö tekevät siitä monipuolisen ratkaisun konepajoihin ja metalliteollisuuden tuotantoon.
Automaattinen sahaus tehokkaaseen sarjatuotantoon
SHARK 331-1 NC 5.0 SPIDER on suunniteltu automatisoimaan toistuvia sahaustöitä ja vähentämään käyttäjän jatkuvan työpanoksen tarvetta.
Automaattisen sahausjakson lisäksi konetta voidaan käyttää puoliautomaattisessa tilassa, mikä lisää joustavuutta esimerkiksi yksittäisten kappaleiden ja pienempien sarjojen sahaamisessa.
Ohjelmoitava ohjaus jopa 100 sahausohjelmalle
Koneen ohjaukseen voidaan tallentaa jopa 100 erilaista sahausohjelmaa, joissa voidaan määritellä eri kappalemäärät ja pituudet.
Valmiiksi tallennettavat ohjelmat vähentävät toistuvien töiden ohjelmointiin kuluvaa aikaa ja helpottavat tuotannon vaihtelua erilaisten sahaustöiden välillä.
Tarkka automaattinen materiaalinsyöttö
Materiaalinsyöttövaunua liikuttaa askelmoottori, joka mahdollistaa tarkan materiaalin asemoinnin.
MEP korostaa materiaalinsyötön tarkkuutta yhtenä koneen keskeisistä ominaisuuksista. Lisäksi sahauspään sahausaloituskohta tunnistetaan automaattisesti, mikä lyhentää asetusaikoja.
Kulmasahaus 0°–+60°
SHARK 331-1 NC 5.0 SPIDER mahdollistaa kulmasahauksen 0°–+60°. Kääntyvä sahauspöytä on rakennettu keskitapin ja rullapainelaakerin varaan, mikä mahdollistaa sahauspään sujuvan kääntämisen eri kulmiin.
Mekaaniset vasteet löytyvät kulmille 0°, +45° ja +60°, ja sahauspää voidaan lukita myös niiden välisiin kulmiin. Pöytään kaiverrettu kulma-asteikko helpottaa tarkkaa kulman asetusta.
Adaptiivinen sahauspään syöttö
Koneessa on adaptiivinen sahauspään syötön säätö, joka mukauttaa sahauspään laskeutumisnopeutta reaaliaikaisesti materiaalin ominaisuuksien tai vannesahanterän kulumisen mukaan.
Ominaisuus auttaa ylläpitämään tehokasta ja hallittua sahausprosessia muuttuvissa sahausolosuhteissa.
Kompakti rakenne – vain 3,5 m²
SPIDER-version merkittävimpiä etuja on erittäin kompakti rakenne. MEP ilmoittaa koneen tarvitsevan vain noin 3,5 m² lattiatilaa.
Tämä tekee siitä kiinnostavan automaattisahan erityisesti tuotantoympäristöihin, joissa käytettävissä oleva tila on rajallinen mutta automaatiosta ja kulmasahauksesta ei haluta tinkiä.
Vakaa teränohjaus tarkkaan sahaukseen
Säädettävät valurautaiset teränohjainpäät on varustettu neljällä kovametalliohjaimella. Rakenne parantaa vannesahanterän vakautta ja tukee pitkää terän käyttöikää.
Koneessa on lisäksi säädettävä pystyrulla, joka mahdollistaa materiaalinippujen sahaamisen yhdessä rivissä.
Portaattomasti säädettävä teränopeus
2,2 kW:n sahausmoottori ja vektoriohjattu taajuusmuuttaja mahdollistavat teränopeuden portaattoman säädön 15–100 m/min.
Teränopeus voidaan näin sovittaa sahattavan materiaalin ominaisuuksiin ja käyttökohteeseen.
Tehokas lastujen ja jäähdytysnesteen hallinta
Sahauspöydän alapuolinen jäähdytysnestehuuhtelu ehkäisee lastujen kertymistä ja vähentää manuaalisen puhdistuksen tarvetta. Jäähdytysnesteen keräyssäiliö puolestaan mahdollistaa nesteen talteenoton myös suurimmilla sahauskulmilla.
Industry 4.0 -valmius
Lisävarusteena saatava IoT-järjestelmä mahdollistaa koneen tuotantotietojen keräämisen ja hyödyntämisen. MEP:n mukaan tietoja voidaan käyttää sahausprosessin suorituskyvyn optimointiin ja terän käyttöiän parantamiseen.
Kenelle SHARK 331-1 NC 5.0 SPIDER vannesaha sopii?
SHARK 331-1 NC 5.0 SPIDER soveltuu erityisesti:
- konepajoihin ja metalliteollisuuteen
- automaattiseen sarjakatkaisuun
- täysmateriaalien sahaukseen
- tuotantoon, jossa tarvitaan kulmasahausta 0°–+60°
- kohteisiin, joissa käytettävissä oleva lattiatila on rajallinen
- tuotantoon, jossa arvostetaan ohjelmoitavuutta, tarkkuutta ja automaatiota.
Miksi valita SHARK 331-1 NC 5.0 SPIDER vannesaha?
- Automaattinen sahaus tehokkaaseen sarjatuotantoon
- Kulmasahaus 0°–+60° lisää tuotannon joustavuutta
- Jopa 100 tallennettavaa sahausohjelmaa
- Tarkka askelmoottorikäyttöinen materiaalinsyöttö
- Adaptiivinen sahauspään syöttö optimoi sahausprosessia
- Erittäin kompakti rakenne – vain noin 3,5 m² lattiatilaa
Tekniset pääominaisuudet
- Sahauskapasiteetti 0°, pyöreä: Ø 300 mm
- Sahauskapasiteetti 0°, neliö: 260 mm
- Sahauskapasiteetti 0°, suorakaide: 330 × 260 mm
- Sahauskapasiteetti +45°, pyöreä: Ø 240 mm
- Sahauskapasiteetti +45°, neliö: 230 mm
- Sahauskapasiteetti +45°, suorakaide: 240 × 160 mm
- Sahauskapasiteetti +60°, pyöreä: Ø 160 mm
- Sahauskapasiteetti +60°, neliö: 150 mm
- Sahauskapasiteetti +60°, suorakaide: 150 × 150 mm
- Puristimen maksimiavautuma: 335 mm
- Lyhin katkaisupituus: 10 mm
- Syöttämättä jäävän jäännöspalan pituus: 210 mm
- Vannesahanterän koko: 3650 × 27 × 0,9 mm
- Sahausmoottori: 2,2 kW, 3-vaihe
- Teränopeus: 15–100 m/min
- Paino: 1150 kg
