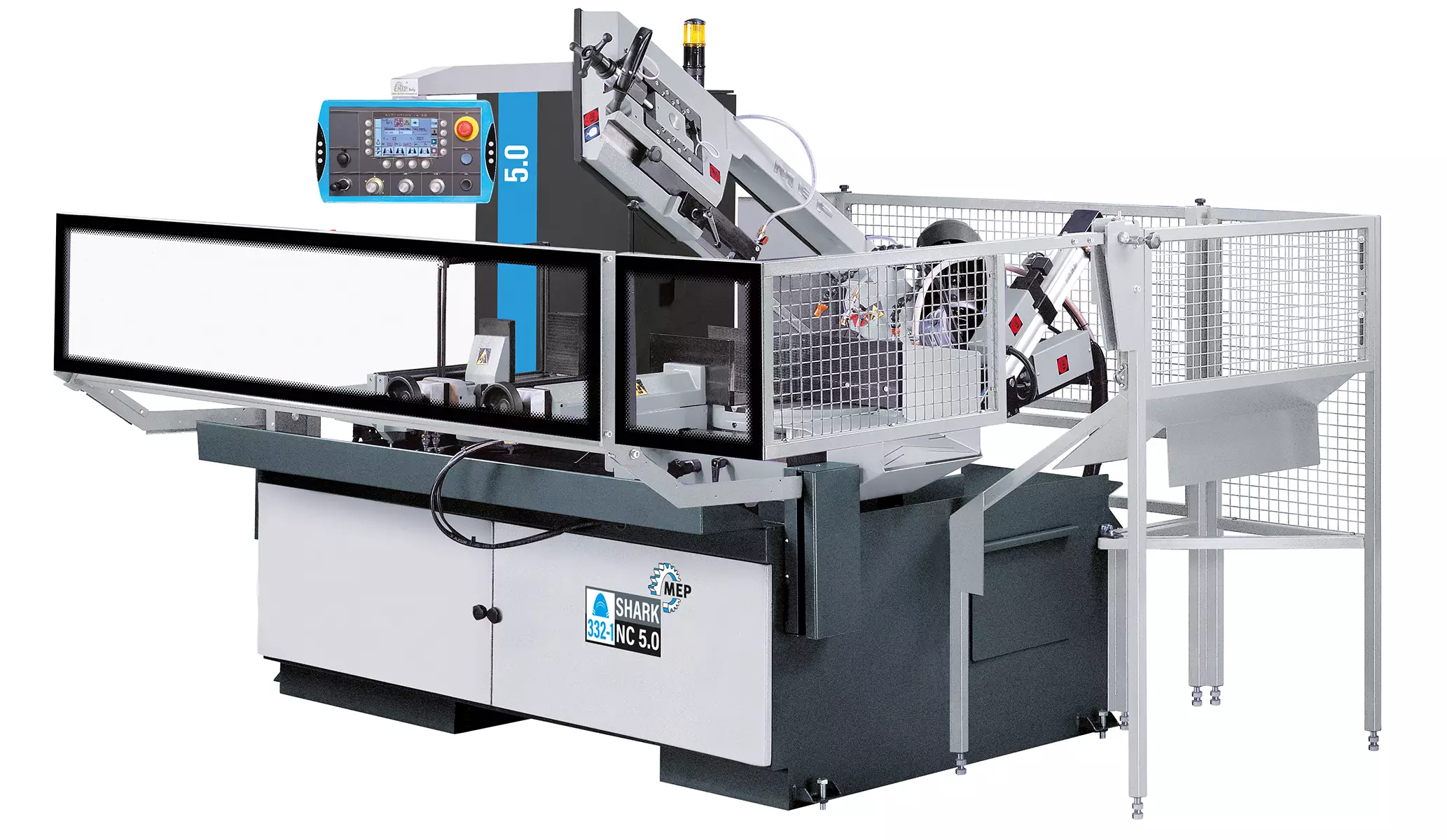

SHARK 332-1 NC 5.0
MEP SHARK 332-1 NC 5.0 on automaattinen metallivannesaha tarkkaan sarjakatkaisuun ja monipuoliseen –45°–+60° kulmasahaukseen.
Kestävä ja helppokäyttöinen
-
Täysautomaattinen kulmavannesaha
Kone pystyy toimimaan automaattisessa, puoliautomaattisessa ja manuaalisessa tilassa. Tämä tekee siitä erittäin joustavan eri tuotantotilanteisiin.
-
Laaja kulmasahausalue (-45° – +60°)
Mahdollistaa sekä suorat että monipuoliset kulmasahaukset ilman kappaleen uudelleenasetusta. Tämä nopeuttaa työskentelyä erityisesti sarjatuotannossa.
-
NC-ohjaus ja ohjelmointi (jopa 100 ohjelmaa)
Koneeseen voidaan tallentaa useita katkaisupituuksia ja kappalemääriä sisältäviä ohjelmia. Tämä vähentää asetusaikaa toistuvissa töissä
-
Automaattinen aloituspisteen tunnistus
Sahapää tunnistaa automaattisesti materiaalin aloituskohdan. Tämä nopeuttaa käyttöönottoa ja vähentää manuaalista säätöä.
-
Tarkka materiaalinsyöttö askelmoottorilla
Syöttö toimii stepper-moottorilla ja ruuvimekanismilla. Tämä varmistaa korkean toistotarkkuuden sarjasahauksessa.
-
Mukautuva sahaussyöttö
Sahapään syöttö säätyy automaattisesti materiaalin ja terän kulumisen mukaan. Tämä parantaa sahauslaatua ja pidentää terän käyttöikää.
-
Valurautaiset teräohjaimet kovametallipaloilla
Teräohjaimet lisäävät vakautta suoraan leikkuukohdassa. Lopputuloksena tarkempi sahaus ja vähemmän värinää.
-
Pyörivä sahauspöytä keskilaakeroinnilla
Pöytä pyörii kevyesti ja tarkasti keskipisteen ympäri. Tämä mahdollistaa sujuvan kulmasäädön ja tarkan asennon säilymisen
-
Tehokas lastunhallinta ja jäähdytysjärjestelmä
Jäähdytysnesteen kierto ja sahauspöydän alapuolinen huuhtelu estävät lastujen kertymisen ja vähentävät seisokkeja
Pyydä räätälöity tarjous
Tämä tuote voidaan konfiguroida täysin tarpeidesi mukaan useilla lisävarusteilla, mikä maksimoimman tuotantosi tehokkuuden. Asiantuntijamme ovat valmiita auttamaan sinua parhaiden ratkaisujen löytämisessä. Ota yhteyttä, niin keskustellaan tarkemmin!
Kaikki tekniset tiedot tuotteesta
Pienin sahausmitta latta
mm
Terän koko
3650x27x0.,9 mm
| Paino | 1060 kg (kilogramma) |
|---|---|
| Mitat | 2300 × 2150 × 2030 mm (millimetri) |
| Automaatio | Automaattinen |
| Käyttökohde | Tuotantovannesahat |
| Sahaustyyppi | Kulmaansahaava |
SHARK 332-1 NC 5.0 vannesaha
MEP SHARK 332-1 NC 5.0 on elektrohydraulinen automaattinen metallivannesaha, joka yhdistää tehokkaan sarjakatkaisun ja monipuolisen kulmasahauksen. Kone tarjoaa neljä eri käyttötilaa ja soveltuu niin automaattiseen tuotantoon kuin yksittäisten kappaleiden ja erilaisten kulmien joustavaan sahaukseen. Tarkka materiaalinsyöttö, ohjelmoitava ohjaus ja tukeva teränohjaus tekevät siitä monipuolisen tuotantovannesahan konepajoihin ja metalliteollisuuteen.
Neljä käyttötilaa monipuoliseen tuotantoon
SHARK 332-1 NC 5.0 tarjoaa neljä erilaista käyttötilaa: automaattinen, puoliautomaattinen, puoliautomaattinen/dynaaminen sekä manuaalinen.
Automaattitilassa kone mahdollistaa sahauksen 0°–+60°, kun taas puoliautomaattisissa ja manuaalisessa käyttötilassa käytettävissä on koko –45°–+60° sahausalue. Näin sama kone soveltuu sekä tehokkaaseen sarjatuotantoon että vaihteleviin yksittäisiin sahaustöihin.
Jopa 100 ohjelmaa tehokkaaseen sarjakatkaisuun
Ohjaukseen voidaan tallentaa jopa 100 sahausohjelmaa, joihin voidaan määritellä erilaiset kappalepituudet ja määrät.
Valmiiksi tallennettavat ohjelmat vähentävät toistuvien töiden ohjelmointiin kuluvaa aikaa ja helpottavat tuotannon vaihtamista työstä toiseen.
Tarkka automaattinen materiaalinsyöttö
Materiaalinsyöttövaunua liikuttaa askelmoottori, jonka MEP nostaa esiin erityisesti korkean syöttötarkkuuden vuoksi.
Kone tunnistaa lisäksi automaattisesti sahauspään sahausaloitusasennon, mikä vähentää asetuksiin kuluvaa aikaa ja tehostaa sahausjaksoa.
Kulmasahaus –45°–+60°
Kääntyvä sahauspöytä on asennettu keskitapin ja rullapainelaakerin varaan, mikä mahdollistaa sahauspään sujuvan kääntämisen eri sahauskulmiin.
Mekaaniset vasteet löytyvät kulmille –45°, 0°, +45° ja +60°, ja sahauspää voidaan lukita myös niiden välisiin kulmiin. Pöytään kaiverrettu kulma-asteikko helpottaa kulmien tarkkaa asettamista.
Adaptiivinen sahauspään syöttö
SHARK 332-1 NC 5.0:ssa on adaptiivinen sahauspään syötön säätö, joka mukauttaa sahauspään laskeutumisnopeutta reaaliaikaisesti sahattavan materiaalin tai vannesahanterän kulumisen mukaan.
Järjestelmä auttaa ylläpitämään hallittua ja tehokasta sahausprosessia myös olosuhteiden muuttuessa.
Vakaa teränohjaus
Säädettävät valurautaiset teränohjauspäät on varustettu neljällä kovametalliohjaimella, jotka lisäävät terän vakautta ja tukevat pitkää käyttöikää.
Säädettävä pystyrulla mahdollistaa lisäksi materiaalinippujen sahaamisen yhdessä rivissä.
Portaattomasti säädettävä teränopeus
Koneen 2,2 kW:n sahausmoottori on varustettu vektoriohjatulla taajuusmuuttajalla. Teränopeutta voidaan säätää portaattomasti välillä 15–100 m/min, jolloin nopeus voidaan sovittaa sahattavan materiaalin mukaan.
Tehokas jäähdytysnesteen ja lastujen hallinta
Sahauspöydän alapuolinen jäähdytysnestehuuhtelu ehkäisee lastujen kertymistä ja vähentää lastujen poistamisesta aiheutuvia tuotantokatkoksia.
Jäähdytysnesteen keräyssäiliö mahdollistaa nesteen talteenoton myös kulmasahauksessa.
Industry 4.0 -valmius
Lisävarusteena saatava IoT-ratkaisu mahdollistaa tuotantotietojen keräämisen ja hyödyntämisen sahauskoneen suorituskyvyn sekä vannesahanterän käyttöiän optimoinnissa.
Kenelle SHARK 332-1 NC 5.0 vannesaha sopii?
SHARK 332-1 NC 5.0 sopii erityisesti konepajoihin ja metalliteollisuuden tuotantoon, jossa tarvitaan automaattista sarjakatkaisua mutta samalla mahdollisuutta monipuoliseen kulmasahaukseen. Se soveltuu täysmateriaalien lisäksi esimerkiksi putkien ja muiden metalliprofiilien katkaisuun.
Miksi valita SHARK 332-1 NC 5.0 vannesaha?
- Neljä käyttötilaa automaattisesta manuaaliseen
- Automaattinen sahaus 0°–+60° ja kulmasahaus jopa –45°–+60°
- Jopa 100 tallennettavaa sahausohjelmaa
- Tarkka askelmoottorikäyttöinen materiaalinsyöttö
- Adaptiivinen sahauspään syöttö
- Monipuolinen ratkaisu sarjatuotantoon ja vaihteleviin sahaustöihin
Tekniset pääominaisuudet
- Sahauskapasiteetti 0°: Ø 300 mm / 250 mm / 330 × 250 mm
- Sahauskapasiteetti +45°: Ø 260 mm / 250 mm / 260 × 200 mm
- Sahauskapasiteetti +60°: Ø 180 mm / 170 mm / 170 × 170 mm
- Sahauskapasiteetti –45°: Ø 240 mm / 210 mm / 240 × 160 mm
- Puristimen maksimiavautuma: 335 mm
- Lyhin katkaisupituus: 10 mm
- Syöttämättä jäävä jäännöspala: 400 mm
- Vannesahanterän koko: 3650 × 27 × 0,9 mm
- Sahausmoottori: 2,2 kW, 3-vaihe
- Teränopeus: 15–100 m/min
