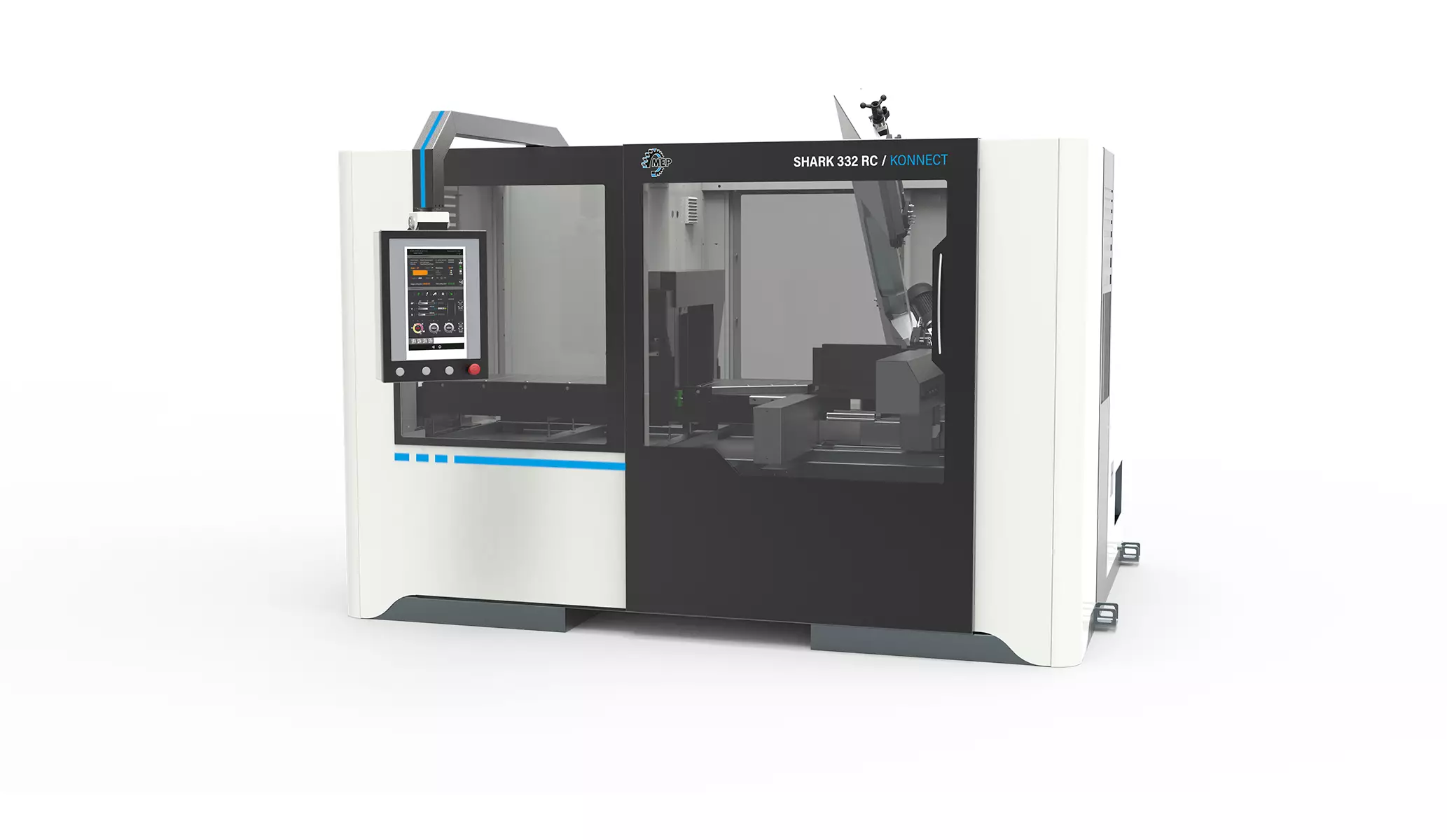

SHARK 332 RC KONNECT

SHARK 332 RC KONNECT vannesaha

MEP SHARK 332 RC KONNECT on täysin automaattinen elektromekaaninen metallivannesaha putkien, profiilien ja palkkien tehokkaaseen kulmasahaukseen. Ohjelmoitava sahauspään automaattinen kääntö mahdollistaa sahaukset –60°…+60°, ja kone soveltuu erityisesti tuotantoon, jossa tarvitaan vaihtelevia sahauskulmia, korkeaa automaatiotasoa ja hyvää toistettavuutta.

Automaattisen sahausjakson lisäksi konetta voidaan käyttää puoliautomaattisessa tilassa.

Automaattinen kulmasahaus –60°…+60°

SHARK 332 RC KONNECTin sahauspää kääntyy automaattisesti ja ohjelmoidusti –60°…+60°. Kääntö tapahtuu harjattomalla moottorilla, joka mahdollistaa nopeuden, vääntömomentin ja asennon tarkan hallinnan.

Ratkaisu mahdollistaa sekä symmetristen että epäsymmetristen kulmien automaattisen sahauksen ilman sahauspään manuaalista asettelua.

Operator-free – pitkälle automatisoitu sahausprosessi

MEP:n Operator-free -konseptissa sahauspää ja puristimet asemoituvat automaattisesti materiaalin koon ja sahaustyön mukaan.

Myös jäännöspalan ja tasauskatkaisun käsittely on automatisoitu. Näin käyttäjän jatkuvan työpanoksen ja asetuksiin kuluvan ajan tarve vähenee erityisesti toistuvassa tuotannossa.

KONNECT-ohjaus ja 17″ kosketusnäyttö

Koneessa on 17 tuuman Panel PC -kosketusnäyttö ja MEP:n KONNECT-ohjaus. Käyttöliittymä tukee käyttäjää sahaustöiden valmistelussa, optimoinnissa ja suorittamisessa.

Ohjaukseen kuuluu myös materiaalikirjasto, jonka perusteella koneelle voidaan määrittää sahausparametreja valitun materiaalin ja sen geometrian mukaan.

Tarkka automaattinen materiaalinsyöttö

Materiaalinsyöttöä ohjaa harjaton moottori. MEP ilmoittaa syöttövaunun nopeudeksi 6 m/min ja suurimmaksi vedettäväksi materiaalipainoksi 1360 kg.

Materiaalinsyötön yksittäinen isku on 1500 mm, ja järjestelmä voidaan laajentaa jopa 4500 mm:iin. Tämä mahdollistaa pitkien profiilien tehokkaan käsittelyn automaattisessa tuotannossa.

Servo-ohjattu sahauspää

Sahauspäätä liikuttaa servomoottori, ja sahauspää kulkee kahden pylvään ja lineaarijohteiden varassa. MEP:n mukaan järjestelmä mahdollistaa sahausparametrien jatkuvan seurannan ja korjaamisen reaaliajassa.

Tämä on mielestäni parempi ja teknisesti täsmällisempi ilmaisu kuin vanhan tekstin yleinen väite siitä, että kone vain ”säätää syöttönopeutta materiaalin ja terän kulumisen mukaan”.

Suunniteltu putkille, profiileille ja palkeille

Tässä on tärkeä ero edellisiin SHARK-malleihin. MEP määrittelee SHARK 332 RC KONNECTin käyttökohteiksi nimenomaan rautametalliset putket, profiilit ja palkit.

MEP nostaa mallin tyypillisiksi käyttökohteiksi esimerkiksi metallirakenteiden, runkojen ja kalusteiden valmistuksen sekä kevyen ja keskiraskaan teräsrakentamisen.

Täysin koteloitu rakenne

Koneen machine in the box -rakenne on suunniteltu parantamaan käyttäjän turvallisuutta samalla, kun työalueet säilyvät näkyvinä ja saavutettavina.

Tämä on tärkeä ominaisuus automaattisessa tuotannossa, jossa sahauspää, materiaalinsyöttö ja kulmansäätö toimivat itsenäisesti.

Industry 4.0 -valmius

SHARK 332 RC KONNECT on Industry 4.0 Ready. IoT-toiminnallisuus mahdollistaa tuotantotiedon keräämisen ja hyödyntämisen sahausprosessin suorituskyvyn ja vannesahanterän käyttöiän optimoinnissa. MEP merkitsee IoT:n lisävarusteeksi.

Kenelle SHARK 332 RC KONNECT vannesaha sopii?

SHARK 332 RC KONNECT soveltuu erityisesti metalliteollisuuden tuotantoon, jossa sahataan putkia, profiileja ja palkkeja erilaisiin kulmiin. Se on hyvä ratkaisu esimerkiksi teräsrakenteiden, runkorakenteiden ja muiden profiilirakenteiden sarjatuotantoon, jossa automaattinen kulmansäätö vähentää manuaalisia työvaiheita.

Miksi valita SHARK 332 RC KONNECT vannesaha?

• Automaattinen ja ohjelmoitava kulmasahaus –60°…+60°
• Operator-free-konsepti vähentää käyttäjän työvaiheita
• Automaattisesti asemoituvat sahauspää ja puristimet
• 17″ Panel PC ja KONNECT-ohjaus
• 1500 mm materiaalinsyöttö, laajennettavissa jopa 4500 mm:iin
• Suunniteltu erityisesti putkien, profiilien ja palkkien tehokkaaseen sarjatuotantoon

Tekniset pääominaisuudet

Tässä käyttäisin nimenomaan MEP:n nykyisiä ilmoittamia arvoja. Huomaa, että vanhan tekstin 45° ja 60° kapasiteetit olivat väärin.

• 0°: Ø 310 mm / □ 300 mm / 330 × 300 mm / 230 × 310 mm
• +45°: Ø 180 mm / □ 180 mm / 180 × 130 mm / 180 × 300 mm
• +60°: Ø 90 mm / □ 90 mm / 90 × 80 mm / 90 × 290 mm
• –45°: Ø 160 mm / □ 160 mm / 160 × 160 mm / 130 × 280 mm
• –60°: Ø 60 mm / □ 60 mm / 60 × 80 mm / 40 × 250 mm
• Puristimen maksimiavautuma: 330 mm
• Lyhin katkaisupituus: 10 mm
• Syöttämättä jäävä jäännöspala: 390 mm
• Vannesahanterän koko: 3770 × 27 × 0,9 mm
• Sahausmoottori: 2,2 kW, 3-vaihe
• Teränopeus: 15–100 m/min
• Taajuusmuuttaja: 3,0 kW
• Materiaalinsyötön nopeus: 6 m/min
• Materiaalinsyötön vetokapasiteetti: 1360 kg
