SHARK 662 H KONNECT

SHARK 662 H KONNECT vannesaha

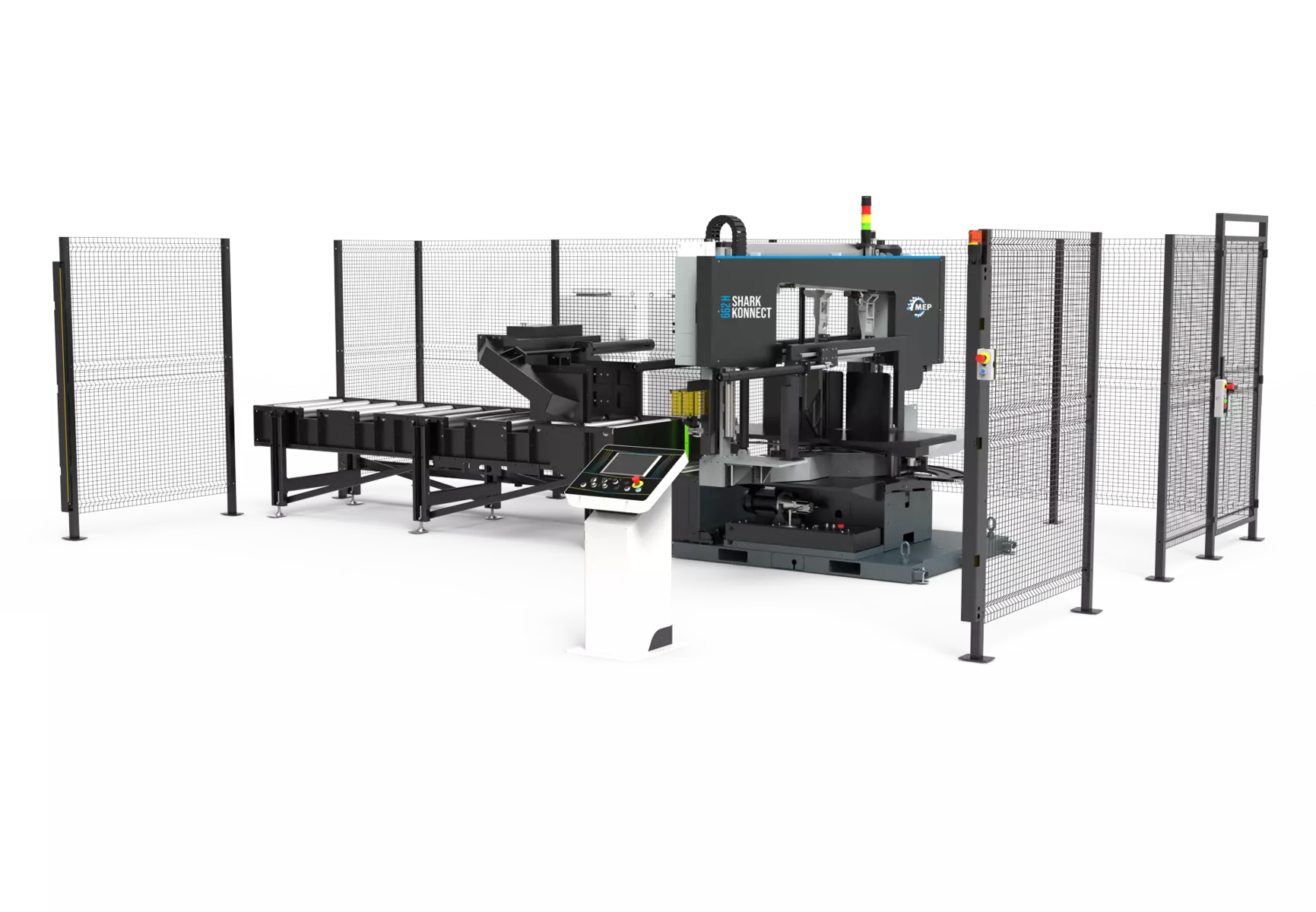

MEP SHARK 662 H KONNECT on kaksipylväinen automaattinen metallivannesaha täysmateriaalien, putkien, profiilien ja teräspalkkien tehokkaaseen sahaukseen -60° – +60° kulma-alueella. Kone yhdistää järeän rakenteen, suuren sahauskapasiteetin, automaattiset ja puoliautomaattiset sahausjaksot sekä modernin KONNECT-ohjauksen. Se on suunniteltu erityisesti teräsrakenneteollisuuden ja konepajojen vaativaan tuotantokäyttöön.

Automaattinen ja puoliautomaattinen sahaus

SHARK 662 H KONNECT yhdistää automaattisen ja puoliautomaattisen sahausjakson, mikä mahdollistaa koneen joustavan käytön sekä sarjatuotannossa että yksittäisissä sahaustöissä.

Koneen sahauspää kääntyy mahdollistaen kulmasahauksen molempiin suuntiin välillä -60° – +60°. Tämä tekee koneesta erityisen monipuolisen putkien, profiilien ja teräspalkkien käsittelyssä.

Suuri sahauskapasiteetti

SHARK 662 H KONNECT tarjoaa suuren kapasiteetin myös kulmasahauksessa:

• 0°: Ø 450 mm / 450 × 450 mm / 660 × 450 mm
• +45°: Ø 400 mm / 400 × 400 mm / 400 × 450 mm
• +60°: Ø 250 mm / 250 × 250 mm / 250 × 450 mm
• -45°: Ø 400 mm / 400 × 400 mm / 400 × 450 mm
• -60°: Ø 250 mm / 250 × 250 mm / 250 × 450 mm

Näin koneella voidaan toteuttaa sekä suoria että vaativia kulmakatkaisuja ilman materiaalin tarpeetonta uudelleenasettelua.

Järeä rakenne vaativaan sahaukseen

MEP korostaa SHARK 662 H KONNECTin valurautaista rakennetta, 9,2 kW sahausmoottoria ja 41 mm leveää vannesahanterää. Yhdistelmä on suunniteltu tarjoamaan korkea sahausteho myös vaativien materiaalien käsittelyssä.

Vakaa materiaalin kiinnitys

Materiaalin kiinnityksessä käytetään portaalirakenteista järjestelmää. Katkaisupuristin sijaitsee materiaalin syöttöpuolella ja pitää työkappaleen vakaasti kiinnitettynä koko sahausjakson ajan.

Potentiometrinen puristin mahdollistaa kappaleen sijainnin jatkuvan valvonnan. Järjestelmä ilmoittaa välittömästi, jos kappaleen sijainti poikkeaa sahausohjelman määrittämästä asemasta.

Tarkka ja joustava materiaalinsyöttö

Syöttöyksikkö on kallistuva ja itseohjautuva, minkä ansiosta kone pystyy syöttämään myös materiaaleja, jotka eivät ole täysin suoria.

Jäykkä rakenne, harjaton moottori ja vinohammastettu hammastanko on suunniteltu materiaalin tarkkaan asemointiin. Syöttöjärjestelmästä on saatavana sekä portaali- että pihtiversio erilaisiin tuotanto- ja materiaalinkäsittelytarpeisiin.

Portaalisyöttö on saatavana 1500 tai 3000 mm pituisena ja sitä voidaan laajentaa tuotannon tarpeiden mukaan. Pihtisyöttö on saatavana 1500 mm versiona ja sitä voidaan niin ikään laajentaa.

Kiinteä sahaustaso parantaa vakautta

SHARK 662 H KONNECTin sahaustaso pysyy paikallaan myös kulmaa muutettaessa. Sahauspään kääntö tapahtuu pöydän alapuolisessa rakenteessa eikä itse sahaustasossa.

MEP:n mukaan ratkaisu parantaa kappaleen tuentaa ja vakautta sekä mahdollistaa nopeat ja tarkat liikkeet myös lyhyiden kappaleiden, päätykatkaisujen ja jäännöspalojen käsittelyssä.

KONNECT-ohjaus ja 10” kosketusnäyttö

KONNECT-ohjaus on suunniteltu koneen ja koko sahauslinjan digitaaliseen hallintaan. Uudessa käyttöliittymässä on 10 tuuman full-touch-kosketusnäyttö, jonka kautta voidaan hallita tuotanto-ohjelmia sekä materiaalin lastaus- ja purkujärjestelmiä.

Integroitu sahauskirjasto

SHARK 662 H KONNECTissa on integroitu sahauskirjasto. Kun järjestelmään syötetään materiaalin mitat, tyyppi ja kovuus, sahauskirjasto ehdottaa sopivaa vannesahanterää sekä sahausvoiman ja teränopeuden asetuksia.

Käyttäjä voi tarvittaessa muuttaa ehdotettuja asetuksia, joten automatiikka ei rajoita prosessin manuaalista optimointia.

Industry 4.0 ja IIoT

Koneessa käytetään Linux-pohjaista teollisuus-PC:tä ja integroitua IIoT-teknologiaa. Ratkaisu mahdollistaa reaaliaikaisen seurannan, koneen liitettävyyden sekä tuotantoprosessien integroinnin.

MEP:n mukaan IIoT:n avulla saatavaa tietoa voidaan hyödyntää muun muassa vikojen ennakoinnissa, suorituskyvyn optimoinnissa ja tuotannon hallinnassa.

Etätuki ja kunnossapito

MEP:n etätukiratkaisu mahdollistaa yhteyden muodostamisen suoraan koneen ohjausjärjestelmään. Huolto pystyy seuraamaan koneen toimintaparametreja reaaliaikaisesti ja tukemaan käyttäjää etänä.

Kenelle SHARK 662 H KONNECT vannesaha sopii?

SHARK 662 H KONNECT soveltuu erityisesti teräsrakenneteollisuuteen ja konepajoihin, joissa sahataan suuria putkia, profiileja, palkkeja ja täysmateriaaleja sekä suorina että kulmakatkaisuina.

Suuri kapasiteetti, automaattinen materiaalinkäsittely ja laaja -60° – +60° sahausalue tekevät siitä erityisen sopivan vaativaan tuotantokäyttöön.

Miksi valita SHARK 662 H KONNECT vannesaha?

• Kulmasahaus -60° – +60° – mahdollistaa sekä suorat että kaksipuoliset kulmakatkaisut.
• Suuri 660 × 450 mm sahauskapasiteetti – suunniteltu suurille putkille, profiileille ja teräspalkeille.
• Järeä rakenne ja 9,2 kW sahausmoottori – korkea suorituskyky vaativaan tuotantoon.
• Integroitu sahauskirjasto – ehdottaa materiaalin perusteella sopivaa terää sekä sahausvoiman ja nopeuden asetuksia.
• KONNECT ja IIoT – mahdollistavat digitaalisen tuotannonhallinnan, reaaliaikaisen seurannan ja etätuen.
• Joustava materiaalinsyöttö – saatavana portaali- tai pihtisyöttönä tuotannon tarpeiden mukaan.

Tekniset pääominaisuudet

Tähän käyttäisin vain MEP:n nykyisellä tuotesivulla ilmoittamia arvoja:

• Sahauskapasiteetti 0°: Ø 450 mm / 450 × 450 mm / 660 × 450 mm
• Sahauskapasiteetti +45°: Ø 400 mm / 400 × 400 mm / 400 × 450 mm
• Sahauskapasiteetti +60°: Ø 250 mm / 250 × 250 mm / 250 × 450 mm
• Sahauskapasiteetti -45°: Ø 400 mm / 400 × 400 mm / 400 × 450 mm
• Sahauskapasiteetti -60°: Ø 250 mm / 250 × 250 mm / 250 × 450 mm
• Sahauskulma: -60° – +60°
• Puristimen maksimiavautuma: 660 mm
• Vannesahanterän koko: 6700 × 41 × 1,3 mm
• Sahausmoottori: 9,2 kW, 3-vaihe
• Teränopeus: 15–150 m/min
• Käyttö: automaattinen ja puoliautomaattinen
• Syöttöjärjestelmä: portaali- tai pihtisyöttö
• Portaalisyöttö: 1500 tai 3000 mm, laajennettavissa
• Pihtisyöttö: 1500 mm, laajennettavissa
