SHARK 660 CNC HS 4.0

SHARK 660 CNC HS 4.0 vannesaha

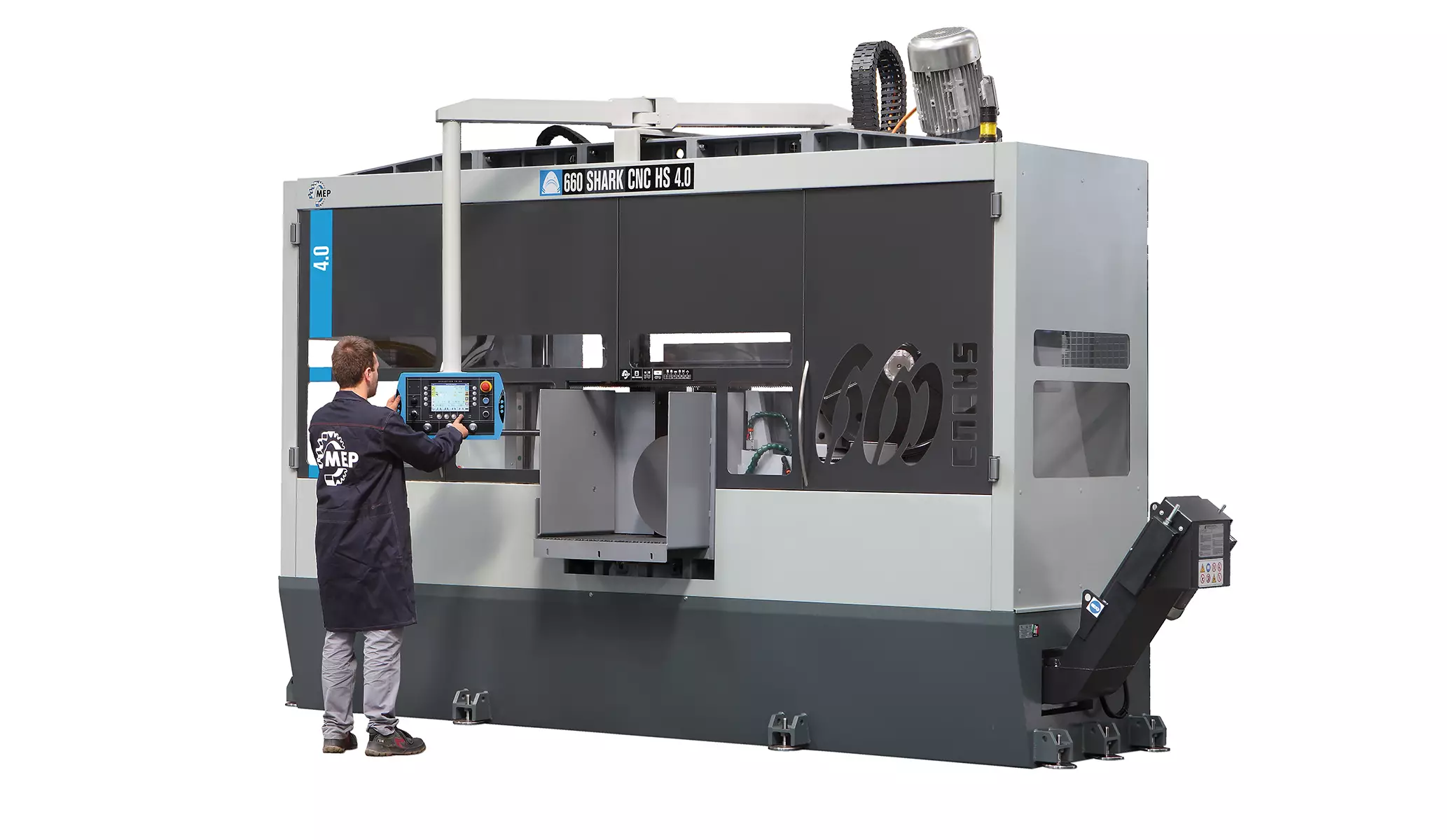

MEP SHARK 660 CNC HS 4.0 on erittäin järeä kaksipylväinen automaattinen metallivannesaha suurten täysmateriaalien ja profiilien tarkkaan 0° suorasahaukseen. Kone on suunniteltu rakenneterästen, ruostumattomien terästen ja seosterästen vaativaan tuotantosahaukseen. Jopa 660 × 660 mm sahauskapasiteetti, 15 kW sahausmoottori ja automaattinen materiaalinsyöttö tekevät siitä tehokkaan ratkaisun suurten kappaleiden sarjatuotantoon.

Automaattinen ja puoliautomaattinen sahaus

SHARK 660 CNC HS 4.0:ssa on kaksi käyttötilaa: automaattinen ja puoliautomaattinen. Automaattinen käyttö mahdollistaa suurten kappalemäärien tehokkaan sarjakatkaisun, kun taas puoliautomaattinen tila lisää joustavuutta yksittäisiin sahaustöihin ja pienempiin tuotantoeriin.

Jopa 300 tallennettavaa sahausohjelmaa

Koneen ohjaukseen voidaan tallentaa jopa 300 sahausohjelmaa, joille voidaan määritellä erilaisia kappalemääriä ja katkaisupituuksia.

Valmiiksi tallennettavat ohjelmat nopeuttavat toistuvien sahaustöiden käyttöönottoa ja vähentävät ohjelmointiin kuluvaa aikaa sarjatuotannossa.

Erittäin suuri 660 × 660 mm sahauskapasiteetti

SHARK 660 CNC HS 4.0:n sahauskapasiteetti on 660 mm sekä pyöreälle että neliömäiselle materiaalille.

Tämä tekee koneesta selvästi suurikapasiteettisen tuotantovannesahan massiivisten täysmateriaalien ja suurten profiilien käsittelyyn.

Vakaa kaksipylväsrakenne

Koneessa käytetään järeää kaksipylväsrakennetta ja valurautaisia rakenneosia. MEP korostaa valuraudan kykyä vaimentaa värähtelyä, mikä parantaa sahausprosessin vakautta ja tukee vannesahanterän pitkää käyttöikää.

Kaksi servomoottoria sahauspään liikkeeseen

Sahauspään syöttö tapahtuu kahden lineaarijohteen varassa ja sitä liikuttaa kaksi harjatonta servomoottoria. Järjestelmä vertaa asetettuja ja mitattuja arvoja automaattisesti ja korjaa sahausparametreja reaaliajassa.

Sahauspään liikkeessä käytetään lisäksi kahta Ø 32 mm kuularuuvia ja hydraulista tasapainotusta sahausprosessin vakauden varmistamiseksi.

Dynaaminen teränkiristyksen valvonta

Vannesahanterän kiristystä valvotaan elektronisesti ja säädetään jatkuvasti reaaliajassa. MEP:n mukaan järjestelmä parantaa sahaustarkkuutta ja auttaa pidentämään terän käyttöikää.

Koneeseen on saatavana myös terän poikkeaman valvonta, jonka tarkoituksena on auttaa pitämään sahaus määritellyissä toleransseissa.

Tarkka 760 mm materiaalinsyöttö

Tässä vanhan tekstin 600 mm syöttö oli väärin. SHARK 660 CNC HS 4.0:n materiaalinsyöttölaitteen yksittäinen isku on 760 mm, ja syöttö voidaan toistaa pidempien katkaisupituuksien saavuttamiseksi.

Syöttöpuristin on kallistuva ja itseohjautuva, mikä helpottaa myös hieman taipuneiden materiaalien syöttämistä. Pystyrullat auttavat pitämään ja kohdistamaan tangot ja materiaaliniput syötön aikana.

Portaattomasti säädettävä teränopeus 15–200 m/min

Vektoriohjattu taajuusmuuttaja mahdollistaa vannesahanterän nopeuden portaattoman säädön välillä 15–200 m/min.

Laaja nopeusalue mahdollistaa koneen mukauttamisen erilaisille rakenneteräksille, ruostumattomille teräksille, seosteräksille, täysmateriaaleille ja profiileille.

54 mm terä vakiona – 67 mm lisävarusteena

Tässäkin alkuperäinen teksti kaipaa suuren korjauksen. SHARK 660 CNC HS 4.0:n vakiona käytettävä vannesahanterä on:

8400 × 54 × 1,6 mm

Lisävarusteena kone voidaan varustaa leveämmällä:

8400 × 67 × 1,6 mm terällä.

Moottoroitu lastunkuljetin

Koneessa on moottoroitu lastunkuljetin, joka voidaan asentaa sahausalueen oikealle tai vasemmalle puolelle. Tämä helpottaa koneen sovittamista erilaisiin tuotantotiloihin ja materiaalivirtoihin.

Saw-in-the-box-rakenne ja Industry 4.0

MEP käyttää tässä koneluokassa koteloitua Saw-in-the-box-rakennetta, jonka tavoitteena on parantaa käyttäjäturvallisuutta, vähentää melua ja rajata koneen työskentelyalue turvallisesti.

SHARK 660 CNC HS 4.0 on lisäksi Industry 4.0 Ready. IoT-kit on saatavana lisävarusteena tuotantotiedon keräämiseen ja hyödyntämiseen sahausprosessin sekä terän käyttöiän optimoinnissa.

Kenelle SHARK 660 CNC HS 4.0 vannesaha sopii?

SHARK 660 CNC HS 4.0 sopii erityisesti konepajoihin ja metalliteollisuuden tuotantoon, jossa sahataan suuria rakenneteräksiä, ruostumattomia tai seostettuja teräksiä, täysmateriaaleja ja profiileja. Se on tarkoitettu ennen kaikkea tuotantoon, jossa tarvitaan erittäin suurta 0° sahauskapasiteettia, tarkkaa toistettavuutta ja automaattista sarjakatkaisua.

Miksi valita SHARK 660 CNC HS 4.0 vannesaha?

• Erittäin suuri 660 × 660 mm sahauskapasiteetti massiivisten kappaleiden tuotantosahaukseen
• 15 kW sahausmoottori vaativaan teolliseen käyttöön
• Kaksipylväsrakenne ja kahden servomoottorin sahauspään syöttö vakaaseen ja tarkkaan sahaukseen
• 760 mm toistettava materiaalinsyöttö pitkien kappaleiden automaattiseen sarjakatkaisuun
• Jopa 300 tallennettavaa sahausohjelmaa tuotannon tehostamiseen
• 15–200 m/min teränopeus mahdollistaa sahausparametrien mukauttamisen eri materiaaleille.

Tekniset pääominaisuudet

MEP:n valmistaja-aineistosta vahvistetut tekniset arvot ovat:

• Sahauskapasiteetti 0°, pyöreä: Ø 660 mm
• Sahauskapasiteetti 0°, neliö: 660 × 660 mm
• Sahauskulma: 0°
• Puristimen maksimiavautuma: 670 mm
• Materiaalinsyötön isku: 760 mm, toistettava
• Teränopeus: 15–200 m/min
• Vannesahanterä vakiona: 8400 × 54 × 1,6 mm
• Vannesahanterä lisävarusteena: 8400 × 67 × 1,6 mm
• Sahausmoottori: 15 kW
• Taajuusmuuttaja: 18 kW
• Hydrauliikkapumpun moottori: 3,7 kW
• Hydrauliöljysäiliö: 72 l
• Lastunkuljettimen moottorit: 2 × 0,37 kW
• Jäähdytysnestesäiliö: 340 l
• Paino: 9000 kg.
