SKALAR M42

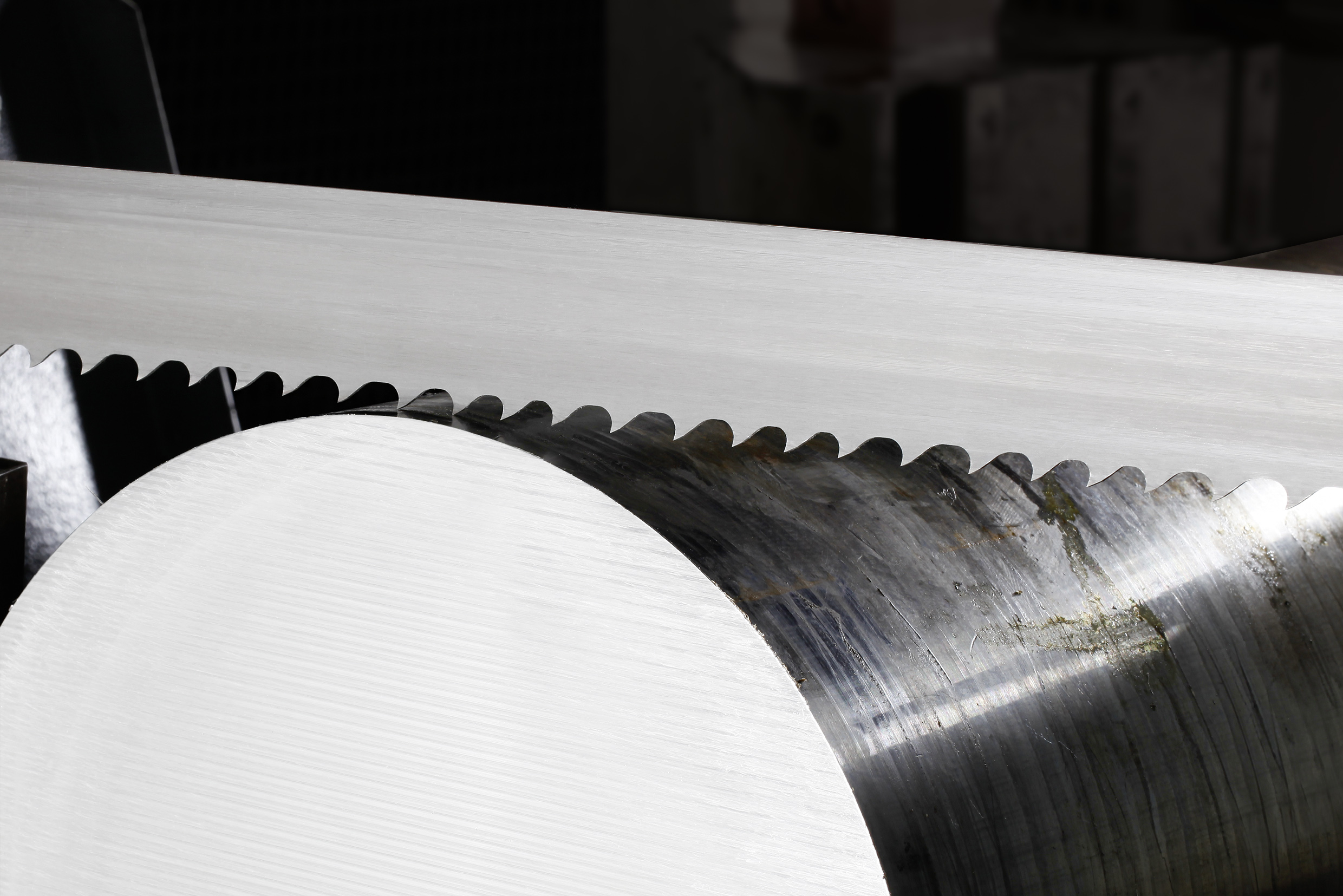

WIKUS SKALAR M42 – tehokas bi-metallivannesahanterä suurten poikkileikkausten sahaukseen

WIKUS SKALAR M42 on korkean suorituskyvyn bi-metallivannesahanterä, joka on suunniteltu erityisesti suurten poikkileikkausten ja massiivisten materiaalien tehokkaaseen sahaukseen. Terän erityisesti suunniteltu leikkuugeometria pienentää sahaamiseen tarvittavia leikkuuvoimia ja mahdollistaa korkean sahaustehon myös suurilla kappaleilla ja jatkuvassa tuotannossa.

Suurten poikkileikkausten sahauksessa tavallisen vannesahanterän rajat voivat tulla nopeasti vastaan. Pitkät sahausajat, terän taipuminen ja ennenaikainen kuluminen voivat heikentää tuotannon tehokkuutta ja kasvattaa teräkustannuksia. SKALAR M42 on kehitetty juuri näiden haasteiden ratkaisemiseen: optimoitu lastunjako ja leikkuugeometria vähentävät leikkuuvoimia ja parantavat sahausprosessin tuottavuutta.

Suunniteltu suurille poikkileikkauksille

SKALAR M42:n pääkäyttökohde on suurten umpimateriaalien sahaus teollisessa tuotannossa. WIKUS suosittelee terää erityisesti tuotantoon, jossa sahataan suuria kappaleita, vaaditaan korkeaa sahaustehoa ja käsitellään useita erilaisia materiaaleja.

Terän rakenne mahdollistaa erittäin korkean sahaustehon myös suurilla poikkileikkauksilla ja jatkuvassa käytössä. Lyhyemmät sahausajat ja pienemmät leikkuuvoimat auttavat kasvattamaan sahauskoneen kapasiteettia ja parantamaan koko sahausprosessin tuottavuutta.

Erikoisgeometria pienentää leikkuuvoimia

SKALAR M42:n keskeinen ominaisuus on suurille poikkileikkauksille suunniteltu leikkuugeometria. Hiottu hammaskontuuri, tarkasti sovitettu hammasjako ja erityinen haritus muodostavat tehokkaan kokonaisuuden, joka optimoi lastun muodostumista ja jakautumista sahauksen aikana.

Pienemmät leikkuuvoimat vähentävät terään kohdistuvaa kuormitusta ja mahdollistavat tehokkaan sahauksen myös silloin, kun terä on pitkään kosketuksessa materiaalin kanssa. WIKUS ilmoittaa SKALAR M42:n tarjoavan erinomaisen lastunpoiston jopa 2000 mm:n kosketuspituuksilla.

M42-leikkuureuna ja erittäin positiivinen leikkuukulma

SKALAR M42:n leikkuureuna on valmistettu M42-pikateräksestä. Terässä käytetään koukkuhammasta sekä erityisen positiivista leikkuukulmaa, joiden avulla terä pureutuu tehokkaasti materiaaliin ja mahdollistaa korkean sahaustehon suurillakin kappaleilla.

Terän runkomateriaalin vakautta on lisäksi parannettu. Tämä auttaa terää säilyttämään vakaan kulun suurten poikkileikkausten sahauksessa ja tukee suoran leikkuupinnan muodostumista.

Tehokas lastunpoisto pitkissä sahauskontakteissa

Suuria umpimateriaaleja sahattaessa lastujen hallinta korostuu, sillä leikkuussa syntyy paljon materiaalia poistettavaksi. SKALAR M42:n erityinen haritus ja leikkuugeometria on suunniteltu tehokkaaseen lastunjakoon ja lastujen poistamiseen leikkuuraosta.

WIKUS ilmoittaa terän soveltuvan jopa 2000 mm:n kosketuspituuksille, mikä tekee siitä erittäin kiinnostavan vaihtoehdon suurten blokkien ja muiden massiivisten kappaleiden sahaukseen.

Korkea sahausteho ja pitkä käyttöikä

SKALAR M42 on suunniteltu tilanteisiin, joissa tavoitteena on korkea tuotantoteho myös jatkuvassa käytössä. WIKUS nostaa terän eduiksi erittäin korkean sahaustehon suurilla poikkileikkauksilla, lyhyet sahausajat, pienemmät leikkuuvoimat sekä tasaisen käynnin ja suorat leikkuupinnat.

Harvemmat teränvaihdot kasvattavat sahauskoneen käytettävyyttä ja tuotantokapasiteettia. Tämä on erityisen tärkeää sarjatuotannossa ja sahauskeskuksissa, joissa teränvaihtoon liittyvät tuotantokatkokset vaikuttavat suoraan tuotannon kokonaistehokkuuteen.

Laaja materiaalivalikoima

WIKUS SKALAR M42 on suunniteltu myös tuotantoon, jossa sahattavat materiaalit vaihtelevat. Valmistajan mukaan terää voidaan käyttää kaikille metalleille, joiden vetolujuus on enintään 1000 N/mm². Lisäksi terä soveltuu vaikeasti koneistettaville ei-rautametallien erikoisseoksille.

Soveltuviin materiaaleihin kuuluvat muun muassa rakenneteräkset, syvävetoteräkset ja koneistettavat teräkset, hiiliteräkset, nuorrutusteräkset, sementointiteräkset, jousiteräkset, laakeriteräkset, ferriittiset ruostumattomat ja haponkestävät teräkset, nitriditeräkset, pikateräkset, työkaluteräkset, valurauta, alumiini ja alumiiniseokset sekä muut ei-rautametallit.

Kenelle WIKUS SKALAR M42 sopii?

WIKUS SKALAR M42 sopii erityisesti konepajoille, teräspalvelukeskuksiin, sahauskeskuksiin ja teolliseen sarjatuotantoon, joissa sahataan suuria umpimateriaaleja ja poikkileikkauksia.

Terä on erityisen hyvä vaihtoehto silloin, kun tavallisella bi-metallivannesahanterällä sahausajat kasvavat suurilla poikkileikkauksilla liian pitkiksi tai tavoitteena on kasvattaa sahauskoneen kapasiteettia pienentämällä leikkuuvoimia ja teränvaihtojen määrää.

Tekniset pääominaisuudet

Terätyyppi: bi-metallivannesahanterä

Tuotetaso: WIKUS Product Level 3

Leikkuureuna: M42-pikateräs

Hammastyyppi: K – Hook tooth / koukkuhammas

Leikkuukulma: erittäin positiivinen

Hammasrakenne: hiottu hammaskontuuri ja käyttökohteeseen optimoitu hammasjako

Haritus: erityinen lastunjakoa optimoiva haritus

Saatavat hammasjaot: 2,5–3,4 / 1,8–2,5 / 1,4–1,8 / 1,2–1,6 / 1–1,4 / 0,7–1 TPI

Terän leveys: 27–80 mm

Terän paksuus: 0,90–1,60 mm

Saatavat terämitat: 27 × 0,90 / 34 × 1,10 / 41 × 1,30 / 54 × 1,30 / 54 × 1,60 / 67 × 1,60 / 80 × 1,60 mm

Suositeltu kosketuspituus, 2,5–3,4 TPI: 100–220 mm

Suositeltu kosketuspituus, 1,8–2,5 TPI: 180–350 mm

Suositeltu kosketuspituus, 1,4–1,8 TPI: 300–600 mm

Suositeltu kosketuspituus, 1,2–1,6 TPI: 400–700 mm

Suositeltu kosketuspituus, 1–1,4 TPI: 500–1000 mm

Suositeltu kosketuspituus, 0,7–1 TPI: 900–2000 mm

Materiaalin vetolujuus: soveltuu metalleille aina 1000 N/mm² vetolujuuteen asti

Pääkäyttökohde: suurten umpimateriaalien ja poikkileikkausten sahaus

Erityisominaisuus: erittäin korkea sahausteho ja tehokas lastunpoisto suurilla poikkileikkauksilla ja jopa 2000 mm:n kosketuspituuksilla.

Saatavat terämitat ja hammastukset

27 × 0,90 mm: 2,5–3,4 TPI, K-koukkuhammas

34 × 1,10 mm: 2,5–3,4 ja 1,8–2,5 TPI, K-koukkuhammas

41 × 1,30 mm: 2,5–3,4 / 1,8–2,5 / 1,4–1,8 TPI, K-koukkuhammas

54 × 1,30 mm: 2,5–3,4 / 1,8–2,5 / 1,4–1,8 TPI, K-koukkuhammas

54 × 1,60 mm: 2,5–3,4 / 1,8–2,5 / 1,4–1,8 / 1,2–1,6 / 1–1,4 TPI, K-koukkuhammas

67 × 1,60 mm: 1,4–1,8 / 1,2–1,6 / 1–1,4 / 0,7–1 TPI, K-koukkuhammas

80 × 1,60 mm: 1,2–1,6 / 1–1,4 / 0,7–1 TPI, K-koukkuhammas

K = Hook tooth / koukkuhammas

Soveltuvat materiaalit

Rakenneteräkset, syvävetoteräkset ja koneistettavat teräkset, hiiliteräkset, nuorrutusteräkset, sementointiteräkset, jousiteräkset, laakeriteräkset, ferriittiset ruostumattomat ja haponkestävät teräkset, nitriditeräkset, pikateräkset, työkaluteräkset, valurauta, alumiini ja alumiiniseokset sekä muut ei-rautametallit. SKALAR M42 soveltuu myös vaikeasti koneistettaville ei-rautametallien erikoisseoksille.
