SLB240AG

SLB240AG vannesaha

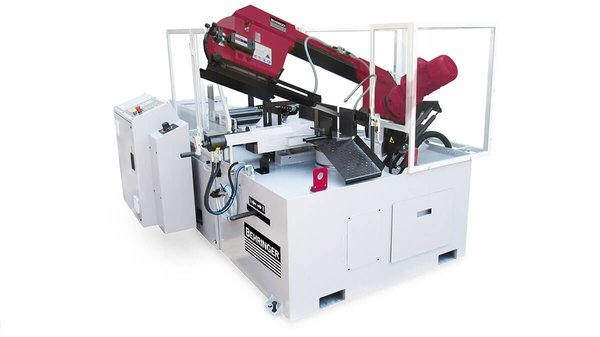

Behringer SLB240AG on täysin automaattinen kulmavannesaha, joka yhdistää tehokkaan sarjakatkaisun ja yksipuolisen kulmasahauksen samaan koneeseen. Se soveltuu putkien, profiilien ja täysmateriaalien yksittäis- ja sarjakatkaisuun sekä metallille että vastaaville muovimateriaaleille. Kompakti rakenne, automaattinen materiaalinsyöttö ja helppokäyttöinen ohjelmointi tekevät siitä monipuolisen ratkaisun erityisesti konepaja- ja metalliteollisuuden käyttöön.

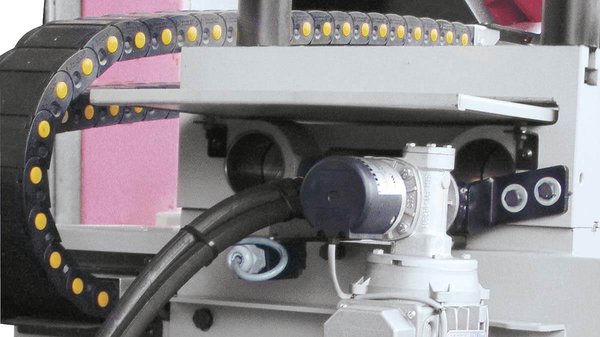

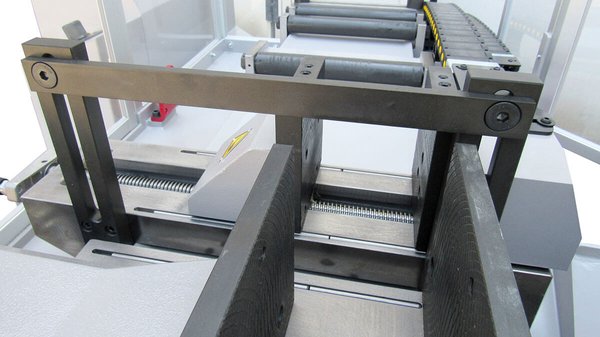

Automaattinen materiaalinsyöttö sarjakatkaisuun

Hydraulisesti toimiva syöttöpihti asemoi materiaalin automaattisesti sarjakatkaisua varten. Katkaisupituus asetetaan sähköisesti liikutettavan vasteen avulla, ja sekä syöttöpituus että kappalemäärä voidaan ohjelmoida koneen ohjauksesta.

Yhden syöttöliikkeen pituus on 510 mm. Automaattinen työkierto päättyy, kun ohjelmoitu kappalemäärä on saavutettu tai materiaali loppuu.

Kulmasahaus oikealle

SLB240AG mahdollistaa kulmasahauksen yhteen suuntaan. Sahausrunko käännetään haluttuun kulmaan ja lukitaan pikakiinnityksellä.

Kääntöpiste sijaitsee vannesahanterän ja kiinteän puristimen vertailulinjan leikkausalueella, minkä ansiosta referenssilinja säilyy kulmaa muutettaessa.

Sahauskapasiteetit:

• 90°: Ø 260 mm / 310 × 260 mm
• 45° oikealle: Ø 260 mm / 260 × 260 mm / 290 × 120 mm
• 30° oikealle: Ø 180 mm / 180 × 180 mm / 190 × 90 mm.

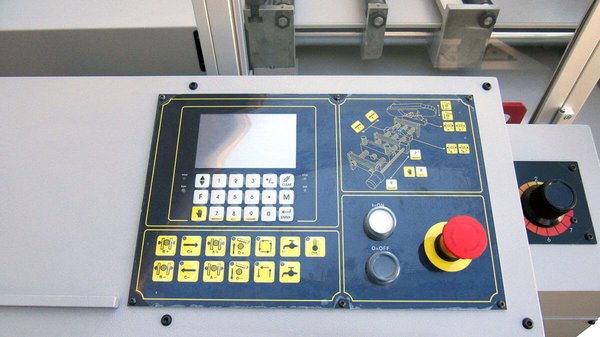

NC-ohjaus tehokkaaseen sarjatuotantoon

SLB240AG:ssa on ohjelmoitava logiikkaohjaus ja LCD-näyttö manuaali- ja automaattikäyttöä varten. Ohjaukseen voidaan syöttää enintään 10 työohjelmaa.

Ohjelmissa voidaan määrittää:

• katkaisupituus
• kappalemäärä
• tasauskatkaisun pituus.

Tämä helpottaa erityisesti toistuvien sarjojen valmistusta ja vähentää manuaalisten asetusten tarvetta.

Portaattomasti säädettävä teränopeus

Taajuusmuuttajaohjattu sahauskäyttö mahdollistaa teränopeuden portaattoman säädön 16–120 m/min. Laaja nopeusalue mahdollistaa sahausparametrien mukauttamisen erilaisille materiaalilaaduille, kuten ruostumattomalle teräkselle ja alumiinille.

Hydraulinen ja portaattomasti säädettävä sahaussyöttö

Sahaussyöttö on hydraulisesti ohjattu ja syöttönopeutta voidaan säätää portaattomasti. Sahausrungon nosto ja lasku tapahtuvat painikkeilla.

Hallittu sahaussyöttö mahdollistaa sahausprosessin mukauttamisen sahattavan materiaalin ja kappaleen ominaisuuksien mukaan.

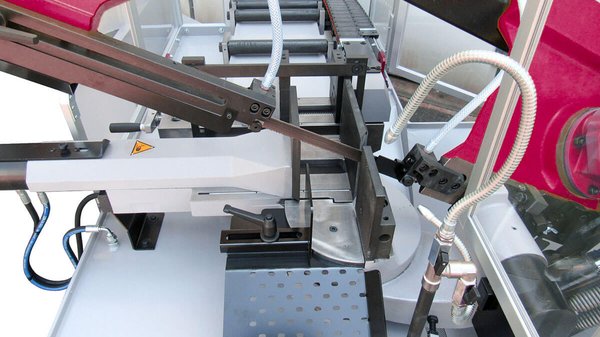

Hydraulinen materiaalin pikakiinnitys

Materiaali kiinnitetään tukevalla ruuvipuristimella, jossa on hydraulinen pikakiinnitys. Puristin säädetään materiaalin leveyden mukaan käsipyörällä, minkä jälkeen hydraulinen lyhytiskusylinteri hoitaa kiinnityksen.

Tarkka vannesahanterän ohjaus

Vannesahanterää ohjataan rulla- ja kovametalliohjainten yhdistelmällä. Liikuteltava teränohjain voidaan säätää sahausleveyden mukaan, mikä tukee vakaata sahausprosessia ja tarkkaa sahausjälkeä.

Turvallinen terän kiristys ja jäähdytys

Vannesahanterä kiristetään manuaalisesti ja oikea kiristysvoima osoitetaan optisesti. Esijännitetty lautaspaketti tasaa painetta sahaamisen aikana ja suojaa terää ylikuormitukselta. Terän katketessa kone pysähtyy automaattisesti.

Koneessa on lisäksi kaksi säädettävää jäähdytysnestesuuttinta sekä puhdistusta varten irrotettava jäähdytysnestesäiliö.

Kenelle SLB240AG vannesaha sopii?

SLB240AG soveltuu erityisesti:

• konepajoihin ja metallipajoihin
• putkien, profiilien ja täysmateriaalien katkaisuun
• automaattiseen sarjakatkaisuun
• tuotantoon, jossa tarvitaan sekä suoria että kulmasahauksia
• pieniin ja keskisuuriin tuotantosarjoihin
• käyttökohteisiin, joissa arvostetaan kompaktia kokoa ja helppoa ohjelmointia.

Miksi valita SLB240AG vannesaha?

• Täysin automaattinen vannesaha tehokkaaseen sarjakatkaisuun
• Kulmasahaus oikealle lisää koneen monipuolisuutta
• Hydraulinen automaattinen materiaalinsyöttö
• NC-ohjaus jopa 10 työohjelmalle
• Portaattomasti säädettävä teränopeus 16–120 m/min
• Kompakti ratkaisu automaattiseen suora- ja kulmasahaukseen.

Tekniset pääominaisuudet

• Sahauskapasiteetti 90°, pyöreä: Ø 260 mm
• Sahauskapasiteetti 90°, suorakaide: 310 × 260 mm
• Sahauskapasiteetti 45° oikealle, pyöreä: Ø 260 mm
• Sahauskapasiteetti 45° oikealle, neliö: 260 × 260 mm
• Sahauskapasiteetti 45° oikealle, suorakaide: 290 × 120 mm
• Sahauskapasiteetti 30° oikealle, pyöreä: Ø 180 mm
• Sahauskapasiteetti 30° oikealle, neliö: 180 × 180 mm
• Sahauskapasiteetti 30° oikealle, suorakaide: 190 × 90 mm
• Pienin sahattava pyöreä kappale: Ø 10 mm
• Pienin sahattava suorakaide: 10 × 10 mm
• Syöttöpituus yhdellä iskulla: 510 mm
• Moottoriteho: 1,5 kW
• Teränopeus: 16–120 m/min
• Vannesahanterän koko: 3300 × 27 × 0,9 mm
• Jäännöspalan pituus automaattiajossa 90°: 80 mm
• Lyhin katkaisupituus: 10 mm
• Sahaussyöttö: hydraulinen
• Materiaalinsyöttö: hydraulinen
• Pituus: 2550 mm
• Leveys: 1850 mm
• Korkeus: 1700 mm
• Materiaalituen korkeus: 850 mm
• Paino: 1160 kg.
