TE

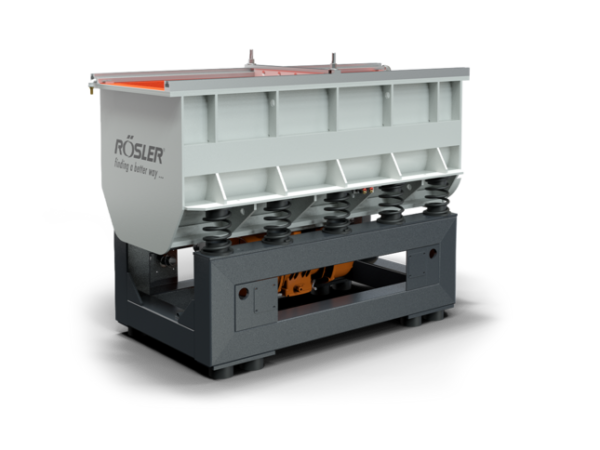

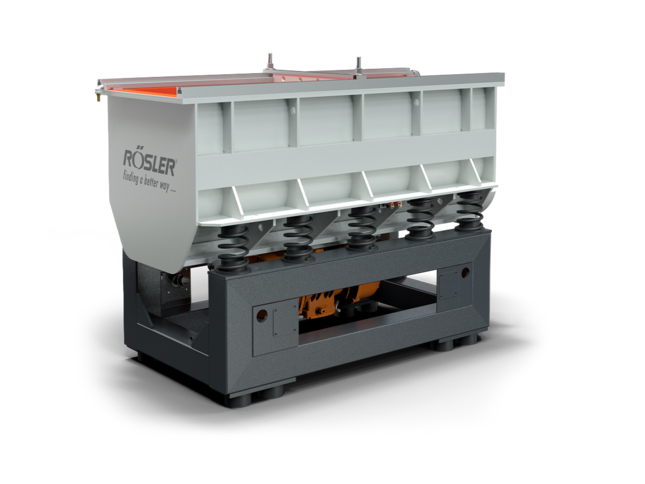

Rösler TE täryallas – tehokas ratkaisu suurten, pitkien ja herkkien kappaleiden massaviimeistelyyn

Rösler TE -täryallas on monipuolinen massaviimeistelykone suurten, pitkien, raskaiden ja herkkien kappaleiden pintakäsittelyyn. Suorakaiteen muotoinen työallas tarjoaa runsaasti käsittelytilaa kappaleille, jotka kokonsa, painonsa tai geometriansa vuoksi eivät sovellu tavallisiin pyöreisiin täryhiontakoneisiin.

TE-täryaltaassa värähtely saa käsiteltävät kappaleet sekä hionta- tai kiillotusmedian hallittuun kiertoliikkeeseen työaltaassa. Median ja kappaleen välinen jatkuva kosketus mahdollistaa tehokkaan purseenpoiston, hionnan, reunojen pyöristyksen, kiillotuksen ja muun pintaviimeistelyn.

TE-sarja soveltuu erityisen hyvin yksittäisten suurten kappaleiden käsittelyyn. Samassa altaassa voidaan kuitenkin käsitellä myös useampia kappaleita käyttämällä väliseiniä, joilla työallas jaetaan erillisiin käsittelykammioihin. Herkät kappaleet voidaan puolestaan kiinnittää erityisiin kappalepidikkeisiin, jolloin niiden keskinäinen kosketus ja siitä aiheutuvat pintavauriot voidaan estää.

Suurille, pitkille ja raskaille kappaleille

Röslerin täryaltaiden merkittävimpiä etuja on niiden suuri käsittelykapasiteetti. Valmistajan mallistossa voidaan käsitellä jopa 6 000 mm pitkiä kappaleita ja kappaleita, joiden diagonaalimitta on jopa 1 000 mm. Röslerin laajemmassa täryallasmallistossa käsittelykanavien leveydet voivat olla jopa 1 600 mm ja pituudet jopa 9 000 mm.

Tästä syystä täryallas on hyvä vaihtoehto silloin, kun käsiteltävä kappale ei yksinkertaisesti mahdu tavalliseen täryhiontakoneeseen tai sen paino ja geometria edellyttävät avointa, pitkänomaista työallasta.

Herkkien kappaleiden käsittely ilman keskinäistä kosketusta

TE-täryallas soveltuu myös arvokkaille ja vaurioherkille komponenteille. Kappaleet voidaan sijoittaa työaltaan erillisiin väliseinillä muodostettuihin käsittelykammioihin tai kiinnittää erityisiin kappalepidikkeisiin.

Näin kappaleiden keskinäinen kosketus voidaan estää ja pintavaurioiden riskiä vähentää merkittävästi. Tämä mahdollistaa myös suurten ja herkkien yksittäiskappaleiden hallitun massaviimeistelyn.

Monipuolinen ratkaisu erilaisiin pintaviimeistelyprosesseihin

Rösler TE soveltuu hyvin monenlaisiin massaviimeistelyn työvaiheisiin. Valmistaja mainitsee täryaltaiden käyttökohteiksi muun muassa purseenpoiston, pintahionnan, reunojen pyöristyksen, kiillotuksen, painepurseenpoiston ja kuulakiillotuksen.

Käsiteltävät kappaleet voivat olla esimerkiksi stanssattuja, valettuja, taottuja tai koneistettuja komponentteja. Prosessi, käytettävä media ja koneen kokoonpano voidaan valita käsiteltävän kappaleen ja halutun lopputuloksen perusteella.

Hallittu värähtely tuottaa tasaisen käsittelytuloksen

TE-täryaltaan värähtely saa hionta- tai kiillotusmedian ja kappaleet kiertämään työaltaassa. Näin media vaikuttaa jatkuvasti kappaleiden pintoihin ja mahdollistaa hallitun materiaalinpoiston.

Koneen tyypistä ja koosta riippuen Rösler käyttää täryaltaissaan erilaisia värähtelykäyttöjä, joiden avulla liike voidaan sovittaa koneen rakenteeseen ja käyttökohteeseen.

Mahdollisuus käsittelyyn myös ilman hiontamediaa

Kaikissa sovelluksissa erillistä hionta- tai kiillotusmediaa ei välttämättä tarvita. Röslerin mukaan tietyillä kappaleilla täryaltaassa voidaan käyttää myös part-on-part-prosessia, jossa kappaleet käsittelevät toisiaan ilman erillistä hiontamediaa.

Tämä lisää täryaltaan käyttömahdollisuuksia ja mahdollistaa prosessin mukauttamisen erilaisille kappaleille ja pintavaatimuksille.

Prosessivesi tukee puhdistusta ja prosessin vakautta

Märkäprosessissa työaltaaseen voidaan syöttää puhdasta vettä tai Röslerin keskipakoisjärjestelmällä puhdistettua prosessivettä. Vesi ja prosessikemikaalit tukevat kappaleiden puhdistumista sekä auttavat ylläpitämään massaviimeistelyprosessin vakautta.

Kun kone, hiontamedia, compound ja prosessivesi mitoitetaan kokonaisuutena, voidaan pintakäsittelyprosessi optimoida käsiteltävien kappaleiden ja tavoitellun pinnan mukaan.

Rösler TE täryallas soveltuu erityisesti

TE-täryallas soveltuu erityisesti suurille, pitkille, raskaille, tilaa vieville ja herkille kappaleille. Tyypillisiä käsiteltäviä tuotteita ovat koneistetut komponentit, valukappaleet, takeet ja stanssatut osat sekä muut suuret komponentit, joiden käsittely tavallisessa pyöreässä täryhiontakoneessa olisi vaikeaa.

Käyttökohteita löytyy esimerkiksi konepaja-, metalli-, auto- ja ilmailuteollisuudesta sekä muusta teollisuudesta, jossa suurten komponenttien pinnanlaadulle asetetaan tarkkoja vaatimuksia.

Kenelle Rösler TE täryallas sopii?

Rösler TE sopii yrityksille, jotka tarvitsevat joustavan massaviimeistelyratkaisun suurille, pitkille, raskaille tai herkille kappaleille. Se on erityisen kiinnostava vaihtoehto silloin, kun kappaleen koko tai geometria estää käsittelyn tavallisessa pyöreässä täryhiontakoneessa.

TE soveltuu niin yksittäiskappaleiden kuin useamman kappaleen samanaikaiseen käsittelyyn. Väliseinien ja erikoiskiinnittimien avulla prosessi voidaan rakentaa myös herkille komponenteille siten, että kappaleiden välinen kosketus estetään.

Miksi valita Rösler TE?

Soveltuu suurille ja pitkille kappaleille
Täryaltaan pitkänomainen työtila mahdollistaa sellaisten komponenttien käsittelyn, jotka eivät mahdu tavallisiin pyöreisiin täryhiontakoneisiin.

Myös raskaille ja tilaa vieville komponenteille
Rösler on suunnitellut täryaltaansa erityisesti suurten, raskaiden ja kookkaiden kappaleiden massaviimeistelyyn.

Turvallinen käsittely herkille kappaleille
Väliseinillä tai erityisillä kappalepidikkeillä voidaan estää kappaleiden keskinäinen kosketus ja suojata herkkiä pintoja.

Monipuoliset pintaviimeistelyprosessit
Samalla konetyypillä voidaan toteuttaa esimerkiksi purseenpoistoa, pintahiontaa, reunojen pyöristystä, kiillotusta ja kuulakiillotusta.

Yksittäiskappaleille tai useammalle kappaleelle
Täryaltaat soveltuvat erityisesti yksittäiskappaleiden käsittelyyn, mutta väliseinien avulla myös useita kappaleita voidaan käsitellä samanaikaisesti.

Prosessi voidaan räätälöidä kappaleen mukaan
Koneen koko, työallas, kappaleenkäsittely, media ja prosessitekniikka voidaan sovittaa käsiteltävien kappaleiden ja tavoitellun pintatuloksen mukaan.

Tekniset pääominaisuudet

Tuotetyyppi: täryallas / massaviimeistelykone
Sarja: Rösler TE
Prosessi: täryhionta ja massaviimeistely
Toimintaperiaate: värähtely synnyttää hionta- tai kiillotusmedian ja kappaleiden kiertoliikkeen työaltaassa
Työallas: pitkänomainen, suorakaiteen muotoinen käsittelyallas
Käyttö: erityisesti yksittäiskappaleiden käsittely; myös useiden kappaleiden käsittely mahdollista
Kappaleet: suuret, pitkät, raskaat, tilaa vievät ja herkät komponentit
Kappaleiden erottelu: työallas voidaan jakaa väliseinillä erillisiin käsittelykammioihin
Kappalekiinnitys: herkät kappaleet voidaan kiinnittää erityisiin pidikkeisiin
Prosessimedia: hionta- tai kiillotusmedia käyttökohteen mukaan
Prosessointi ilman mediaa: tietyissä sovelluksissa part-on-part-käsittely mahdollista
Prosessivesi: puhdas vesi tai kierrätetty ja puhdistettu prosessivesi
Sovellukset: purseenpoisto, pintahionta, reunojen pyöristys, kiillotus, painepurseenpoisto ja kuulakiillotus
Tyypilliset kappaleet: stanssatut, valetut, taotut ja koneistetut komponentit
Erityisominaisuus: suurten, pitkien ja herkkien kappaleiden joustava massaviimeistely.
