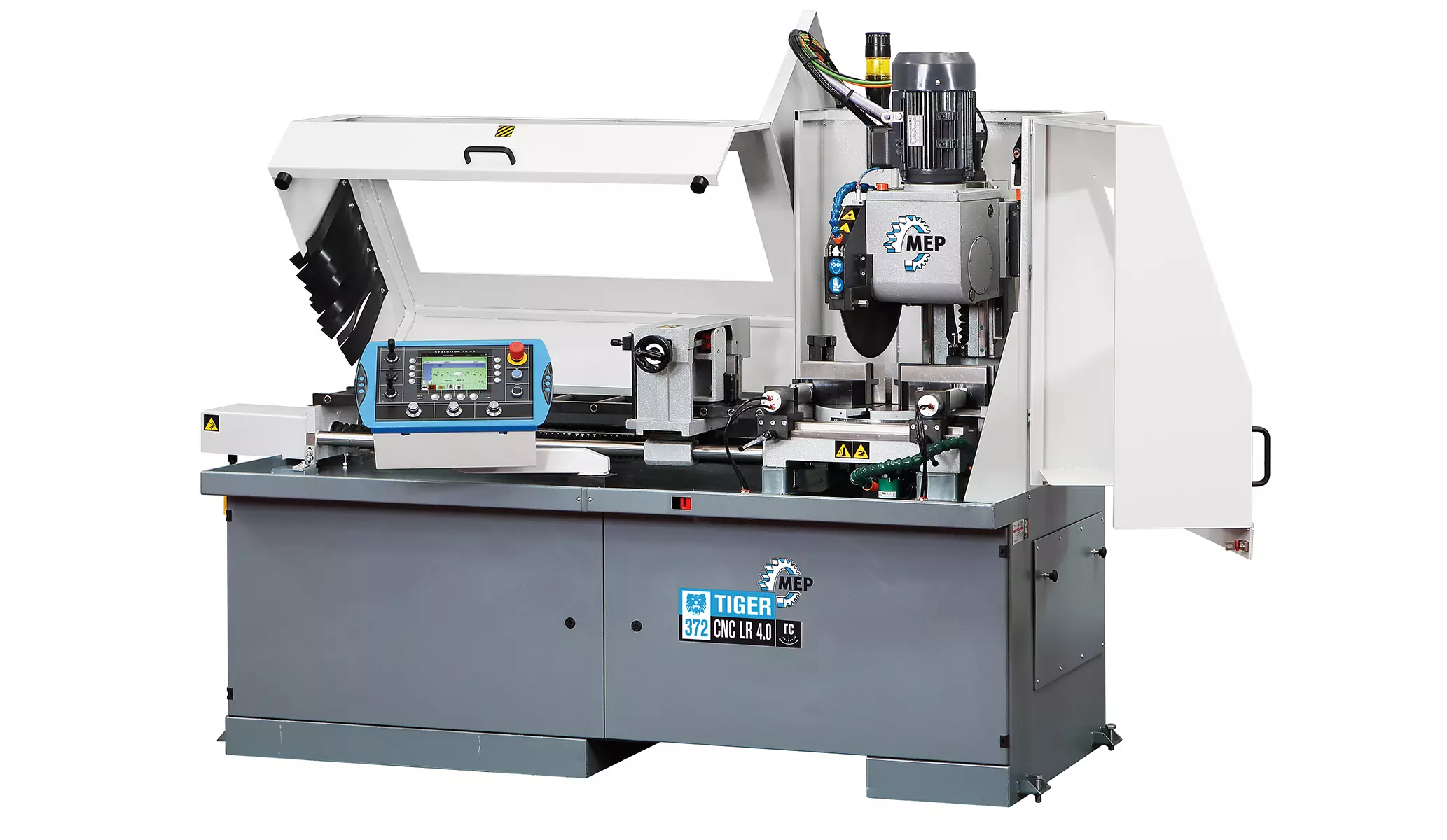

TIGER 372 CNC LR 4.0 RC
TIGER 372 CNC LR 4.0 RC on täysautomaattinen metallipyörösaha 1000 mm materiaalinsyötöllä ja automaattisella -45° – +60° kulmasahauksella sarjatuotantoon.
Kestävä ja helppokäyttöinen
-
Täysautomaattinen CNC-pyörösaha ohjelmoitavalla kulmasahauksella
Saha toimii täysin automaattisella elektropneumaattisella syklillä ja mahdollistaa myös puoliautomaattisen käytön. Ohjattu sahauspään kääntö CNC-ohjauksella tuo tarkkuutta ja joustavuutta kulmasahaukseen.
-
Laaja kulmiinsahaus -45° +60°
Saha mahdollistaa kulmasahauksen välillä -45° +60°, mikä tekee siitä erittäin monipuolisen metallien, putkien ja profiilien katkaisuun. Tämä laaja kulma-alue vähentää kappaleen siirtelyä ja nopeuttaa työprosessia.
-
CNC-ohjaus jopa 300 sahausohjelmalle
Ohjausjärjestelmä mahdollistaa jopa 300 eri katkaisuohjelman tallentamisen eri pituuksille ja kappalemäärille. Tämä minimoi asetusaikoja ja parantaa toistettavuutta sarjatuotannossa
-
Automaattinen sahauspään kulmansäätö servomoottorilla
Sahauspään kääntö tapahtuu harjattomalla moottorilla ja enkooderilla, mikä takaa erittäin tarkan kulman säädön. Tämä mahdollistaa jopa 1 tarkkuuden kulmasahauksessa
-
Portaattomasti säädettävä teränopeus 15150 rpm
Invertteriohjattu teränopeus mahdollistaa jatkuvan säädön materiaalin mukaan. Tämä optimoi leikkuutehon ja pidentää terän käyttöikää.
-
Adaptatiivinen sahauspään syöttö
Saha säätää automaattisesti syöttönopeutta materiaalin ja terän kulumisen mukaan reaaliajassa. Tämä takaa tasaisen pinnanlaadun kaikissa työolosuhteissa
-
Kolmivaiheinen vaihteisto korkeaan suorituskykyyn
Kolmiportainen hammasvälitys mahdollistaa tehokkaan ja nopean sahaamisen. Samalla se parantaa terän kestävyyttä ja lisää koneen tuottavuutta.
-
Monipuolinen puristusjärjestelmä putkille ja profiileille
Koneessa on sekä vaakasuuntainen että pystysuuntainen pneumaattinen puristin, jotka varmistavat materiaalin tukevan kiinnityksen. Tämä lisää turvallisuutta ja tarkkuutta erityisesti putkien sahauksessa
-
Valurautarakenne ja lineaariohjatut liikkeet
Valurautarunko vaimentaa tehokkaasti tärinää ja sahauspää liikkuu lineaariohjaimilla kuularuuvin avulla. Tämä yhdistelmä parantaa sahaustarkkuutta ja leikkuujäljen laatua merkittävästi
Pyydä räätälöity tarjous
Tämä tuote voidaan konfiguroida täysin tarpeidesi mukaan useilla lisävarusteilla, mikä maksimoimman tuotantosi tehokkuuden. Asiantuntijamme ovat valmiita auttamaan sinua parhaiden ratkaisujen löytämisessä. Ota yhteyttä, niin keskustellaan tarkemmin!
Kaikki tekniset tiedot tuotteesta
Pienin sahausmitta latta
mm
Terän koko
370x32x3 mm
| Paino | 1060 kg (kilogramma) |
|---|---|
| Mitat | 2700 × 1800 × 2100 mm (millimetri) |
| Automaatio | Automaattinen |
| Käyttökohde | Tuotantopyörösahat |
| Sahaustyyppi | Kulmaansahaava |
TIGER 372 CNC LR 4.0 RC pyörösaha – Täysautomaattinen metallipyörösaha automaattisella kulmasahauksella
TIGER 372 CNC LR 4.0 RC pyörösaha on tehokas ja monipuolinen täysautomaattinen metallipyörösaha, joka on suunniteltu teräksen, putkien, profiilien ja palkkien tarkkaan katkaisuun. Tämä sähköpneumaattinen automaattisaha yhdistää HSS-terän, pitkän automaattisen materiaalinsyötön sekä ohjelmoitavan sahauspään käännön, mikä tekee siitä erinomaisen ratkaisun tehokkaaseen ja toistettavaan sarjatuotantoon sekä kulmasahaukseen. Koneella voidaan sahata myös puoliautomaattisessa tilassa.
Automaattinen kulmasahaus lisää tehokkuutta
TIGER 372 CNC LR 4.0 RC:n sahauspään kääntö välillä -45° – +60° tapahtuu automaattisesti harjattoman moottorin avulla. Enkooderiohjaus mahdollistaa tarkan nopeuden, vääntömomentin ja asemoinnin hallinnan, ja kulman asemointitarkkuus on 1 kaariminuutti. Tämä vähentää manuaalisia asetuksia ja tehostaa erityisesti tuotantoa, jossa sahauskulmat vaihtuvat.
Täysautomaattinen sahaus parantaa tuottavuutta
Koneessa on sekä automaattinen että puoliautomaattinen käyttötila, mikä mahdollistaa joustavan työskentelyn erilaisissa sahaustöissä. Automaattinen sahaus vähentää käyttäjän manuaalista työtä ja tekee koneesta tehokkaan ratkaisun toistuviin katkaisuihin ja sarjatuotantoon.
Ohjelmoitava ohjaus tehokkaaseen tuotantoon
Koneen ohjaukseen voidaan tallentaa jopa 300 sahausohjelmaa erilaisilla kappalemäärillä ja pituuksilla. Automaattinen sahauspään aloitusasennon tunnistus lyhentää lisäksi asetusaikaa ja nopeuttaa tuotannon käynnistämistä.
Pitkä 1000 mm materiaalinsyöttö tehostaa sarjatuotantoa
Automaattisen materiaalinsyöttölaitteen yksittäinen syöttöisku on 1000 mm. Syöttö voidaan toistaa, joten koneella voidaan sahata automaattisesti myös tätä pidempiä kappaleita. Pitkä syöttöisku vähentää syöttökertojen määrää ja tehostaa erityisesti sarjatuotantoa.
Automaattisesti säätyvät sahausparametrit
Koneen materiaalikirjastosta voidaan valita materiaalin tyyppi ja geometria, kovuus sekä käytettävä terä. Näiden tietojen perusteella ohjaus määrittää automaattisesti sopivan teränopeuden ja sahauspään syöttönopeuden, mikä helpottaa oikeiden sahausparametrien valintaa.
Adaptiivinen sahauspään syöttö parantaa sahauslaatua
Sahauspään syöttönopeus säätyy reaaliaikaisesti sahattavan materiaalin mukaan. Adaptiivinen säätö auttaa saavuttamaan hyvän pinnanlaadun erilaisissa sahausolosuhteissa ja myös terän kuluessa.
Tarkka materiaalin kiinnitys ja siisti sahausjälki
Koneessa on kaksi sahausterän molemmilla puolilla liikkuvaa pneumaattis-hydraulista puristinta sekä pystysuuntainen puristin. Tehokas materiaalin kiinnitys lisää sahausvakautta myös putkia käsiteltäessä ja auttaa saavuttamaan siistin sahaustuloksen.
Servo-ohjattu sahauspää ja vakaa sahausliike
Sahauspään liike tapahtuu servomoottorilla lineaariohjaimilla ja esijännitetyillä kuularuuvijohteilla. Kone tarkkailee asetettuja sahausparametreja ja säätää niitä reaaliaikaisesti, mikä parantaa sahausvakautta ja vähentää mekaanista tärinää.
Vankka valurakenne ja pitkä käyttöikä
Valurautainen rakenne vaimentaa tehokkaasti tärinää ja parantaa sahausvakautta. Vakaa rakenne tukee tarkkaa sahaamista ja auttaa samalla pidentämään HSS-terän käyttöikää jatkuvassa tuotantokäytössä.
Kenelle TIGER 372 CNC LR 4.0 RC pyörösaha sopii?
TIGER 372 CNC LR 4.0 RC on suunniteltu konepajoille, metalliteollisuuteen ja tuotantoympäristöihin, joissa tarvitaan tehokas ja tarkka automaattinen metallipyörösaha sarjatuotantoon sekä ohjelmoitava automaattinen kulmasahaus.
Miksi valita TIGER 372 CNC LR 4.0 RC pyörösaha?
• Täysautomaattinen sahaus ja materiaalinsyöttö
• Automaattinen kulmasahaus -45° – +60°
• 1000 mm materiaalinsyöttö tehostaa sarjatuotantoa
• Jopa 300 tallennettavaa sahausohjelmaa
• Adaptiivinen sahauspään syöttö ja materiaalikirjasto
• Erinomainen ratkaisu automatisoituun sarjatuotantoon
Tekniset pääominaisuudet
• Sahauskapasiteetti:
Ø 110 mm (0°)
95 mm neliö (0°)
180 x 95 mm suorakaide (0°)
Ø 80 mm (+45°)
80 mm neliö (+45°)
80 x 95 mm suorakaide (+45°)
Ø 30 mm (+60°)
30 mm neliö (+60°)
30 x 85 mm suorakaide (+60°)
Ø 55 mm (-45°)
55 mm neliö (-45°)
55 x 80 mm suorakaide (-45°)
• Sahauskulma: -45° – +60°, automaattinen
• Terä: HSS 370 x 32 x 3 mm
• Teränopeus: 15–150 rpm
• Terämoottori: 5,5 kW
• Materiaalinsyöttö: 1000 mm yhdellä iskulla, toistettava
• Maks. puristimen avautuma: 190 mm
• Syöttämättä jäävä jäännöspala: 260 mm
• Ohjelmointi: jopa 300 sahausohjelmaa
• Rakenne: sähköpneumaattinen, automaattinen / puoliautomaattinen
