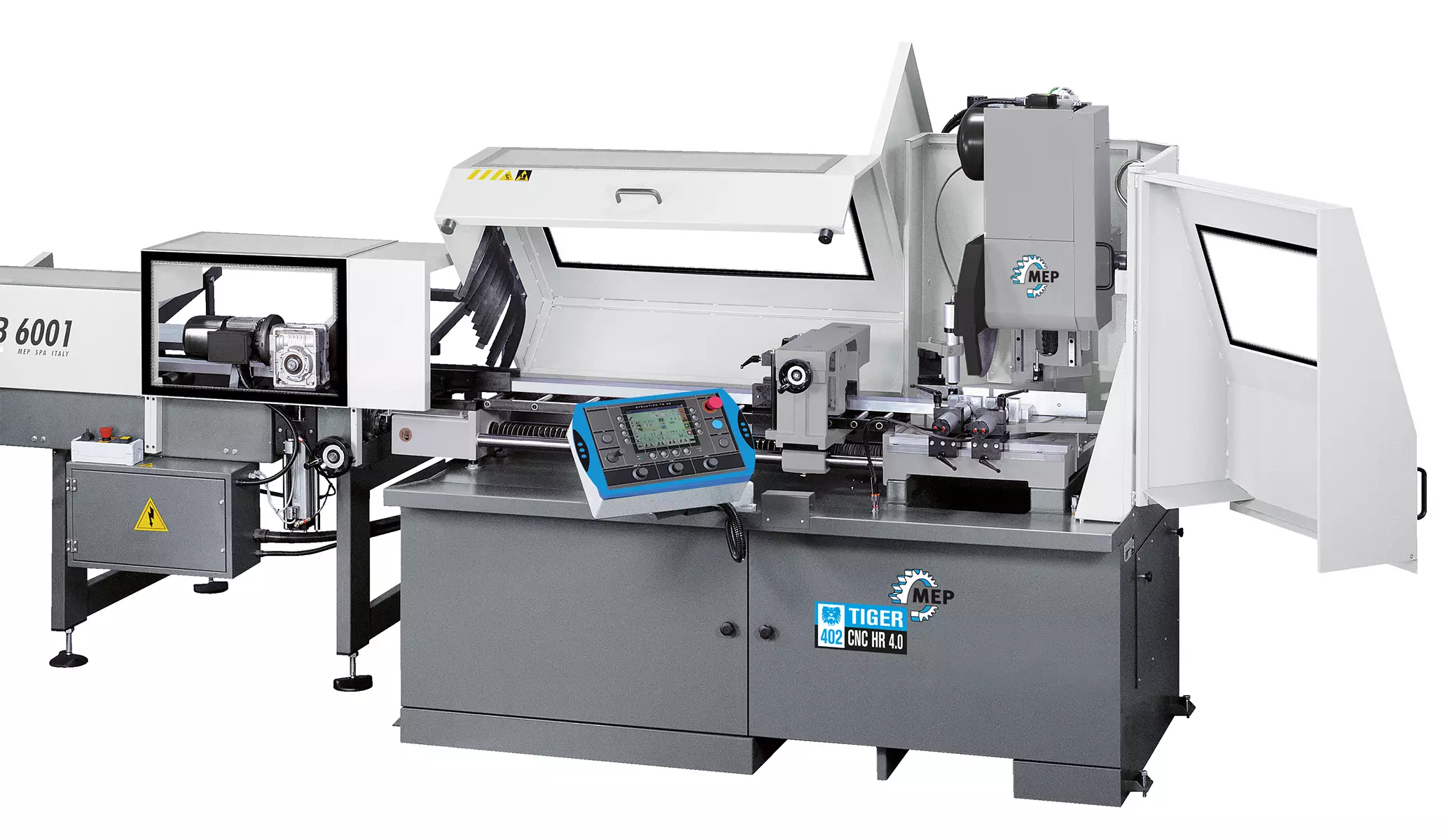

TIGER 402 CNC HR 4.0
TIGER 402 CNC HR 4.0 on täysautomaattinen pyörösaha alumiinin ja kevytmetallien nopeaan katkaisuun. 1000 mm syöttö ja kulmasahaus -45° – +60°.
Kestävä ja helppokäyttöinen
-
Täysautomaattinen CNC-pyörösaha sarjatuotantoon
Saha toimii täysin automaattisella elektropneumaattisella syklillä ja mahdollistaa myös puoliautomaattisen käytön. Tämä tekee koneesta joustavan ratkaisun sekä jatkuvaan tuotantoon että yksittäisiin katkaisuihin
-
Laaja kulmiinsahaus -45° +60°
Saha mahdollistaa kulmasahauksen välillä -45° +60°, mikä tekee siitä erittäin monipuolisen metallien, putkien ja profiilien katkaisuun. Tämä laaja kulma-alue vähentää kappaleen siirtelyä ja nopeuttaa työprosessia.
-
CNC-ohjaus jopa 300 sahausohjelmalle
Ohjausjärjestelmä mahdollistaa jopa 300 eri katkaisuohjelman tallentamisen eri pituuksille ja kappalemäärille. Tämä minimoi asetusaikoja ja parantaa toistettavuutta sarjatuotannossa
-
Askelmoottorilla ja kuularuuvilla toimiva materiaalinsyöttö
Materiaalinsyöttö perustuu askelmoottoriin ja kuularuuvimekanismiin, mikä takaa korkean syöttötarkkuuden. Tämä mahdollistaa tarkan ja toistettavan katkaisun myös pitkillä sarjoilla.
-
Kaksinopeuksinen teräjärjestelmä 1400 / 2800 rpm
Terän pyörimisnopeus on valittavissa kahdella nopeudella materiaalin mukaan. Tämä optimoi leikkuutehon ja varmistaa tehokkaan sahaamisen eri käyttökohteissa
-
Adaptatiivinen sahauspään syöttö
Saha säätää automaattisesti syöttönopeutta materiaalin ja terän kulumisen mukaan reaaliajassa. Tämä takaa tasaisen pinnanlaadun kaikissa työolosuhteissa
-
Kolmivaiheinen vaihteisto korkeaan suorituskykyyn
Kolmiportainen hammasvälitys mahdollistaa tehokkaan ja nopean sahaamisen. Samalla se parantaa terän kestävyyttä ja lisää koneen tuottavuutta.
-
Monipuolinen puristusjärjestelmä putkille ja profiileille
Koneessa on sekä vaakasuuntainen että pystysuuntainen pneumaattinen puristin, jotka varmistavat materiaalin tukevan kiinnityksen. Tämä lisää turvallisuutta ja tarkkuutta erityisesti putkien sahauksessa
-

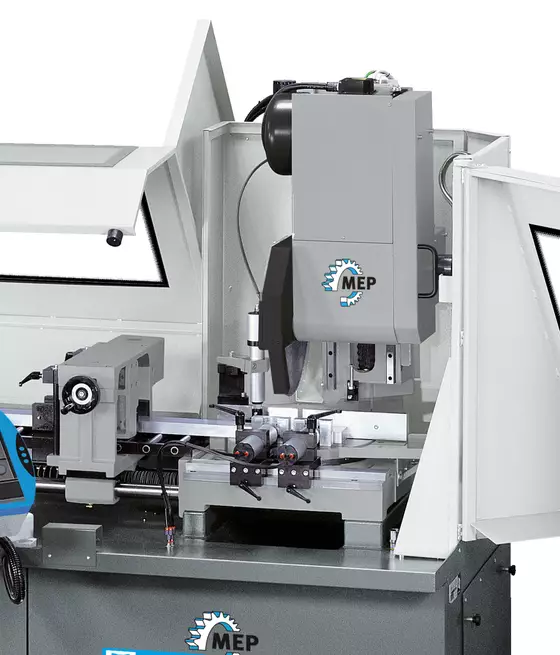

Valurautarakenne ja lineaariohjatut liikkeet
Valurautarunko vaimentaa tehokkaasti tärinää ja sahauspää liikkuu lineaariohjaimilla kuularuuvin avulla. Tämä yhdistelmä parantaa sahaustarkkuutta ja leikkuujäljen laatua merkittävästi
Pyydä räätälöity tarjous
Tämä tuote voidaan konfiguroida täysin tarpeidesi mukaan useilla lisävarusteilla, mikä maksimoimman tuotantosi tehokkuuden. Asiantuntijamme ovat valmiita auttamaan sinua parhaiden ratkaisujen löytämisessä. Ota yhteyttä, niin keskustellaan tarkemmin!
Kaikki tekniset tiedot tuotteesta
Pienin sahausmitta latta
mm
Terän koko
370x32x3 mm
| Paino | 1060 kg (kilogramma) |
|---|---|
| Mitat | 2700 × 1800 × 2100 mm (millimetri) |
| Automaatio | Automaattinen |
| Käyttökohde | Tuotantopyörösahat |
| Sahaustyyppi | Kulmaansahaava |
TIGER 402 CNC HR 4.0 pyörösaha – Täysautomaattinen pyörösaha alumiinin ja kevytmetallien nopeaan katkaisuun
TIGER 402 CNC HR 4.0 pyörösaha on tehokas täysautomaattinen metallipyörösaha, joka on suunniteltu erityisesti alumiinin ja muiden kevytmetallien tarkkaan ja nopeaan katkaisuun. Tämä sähköpneumaattinen automaattisaha yhdistää HM-kovametalliterän, automaattisen materiaalinsyötön ja ohjelmoitavan ohjauksen, mikä tekee siitä erinomaisen ratkaisun putkien, profiilien ja suulakepuristettujen profiilien tehokkaaseen sarjatuotantoon. Koneella voidaan sahata myös puoliautomaattisessa tilassa.
Täysautomaattinen sahaus parantaa tuottavuutta
TIGER 402 CNC HR 4.0 tarjoaa sekä automaattisen että puoliautomaattisen käyttötilan. Automaattisessa käytössä materiaalinsyöttö, kiinnitys ja sahaus muodostavat tehokkaan tuotantosyklin, joka vähentää käyttäjän manuaalista työtä ja soveltuu erinomaisesti toistuviin katkaisuihin ja sarjatuotantoon.
Suunniteltu alumiinin ja kevytmetallien nopeaan sahaukseen
Kone on kehitetty erityisesti alumiinin ja muiden kevytmetallien tarkkaan katkaisuun. HM-kovametalliterä ja korkeanopeuksinen teräkäyttö mahdollistavat tehokkaan sahauksen sekä hyvän sahausjäljen putkille, profiileille ja suulakepuristetuille profiileille.
Ohjelmoitava ohjaus tehokkaaseen tuotantoon
Koneen ohjaukseen voidaan tallentaa jopa 300 sahausohjelmaa erilaisilla kappalemäärillä ja pituuksilla. Automaattinen sahauspään aloitusasennon tunnistus lyhentää asetusaikaa ja nopeuttaa tuotannon käynnistämistä.
Kulmasahaus -45° – +60° lisää monipuolisuutta
TIGER 402 CNC HR 4.0 mahdollistaa kulmasahauksen välillä -45° – +60°. Sahauspään kääntö tapahtuu manuaalisesti, ja koneessa on mekaaniset pysäytykset kulmissa -45°, 0°, +45° ja +60° sekä lukitus kaikille niiden välisille kulmille.
Pitkä 1000 mm materiaalinsyöttö tehostaa sarjatuotantoa
Automaattisen materiaalinsyöttölaitteen yksittäinen syöttöisku on 1000 mm. Syöttö voidaan toistaa, joten koneella voidaan käsitellä automaattisesti myös pidempiä katkaisupituuksia. Tämä vähentää syöttökertojen määrää ja parantaa tuotannon tehokkuutta.
Automaattisesti säätyvät sahausparametrit
Koneen materiaalikirjastosta voidaan valita materiaalin tyyppi ja geometria, kovuus sekä käytettävä terä. Ohjaus määrittää näiden perusteella sopivan teränopeuden ja sahauspään syöttönopeuden, mikä helpottaa oikeiden sahausparametrien valintaa.
Adaptiivinen sahauspään syöttö parantaa sahauslaatua
Sahauspään syöttönopeus säätyy reaaliaikaisesti sahattavan materiaalin mukaan. Adaptiivinen säätö auttaa saavuttamaan hyvän pinnanlaadun erilaisissa sahausolosuhteissa ja kompensoi myös terän kulumista.
Tarkka materiaalin kiinnitys ja siisti sahausjälki

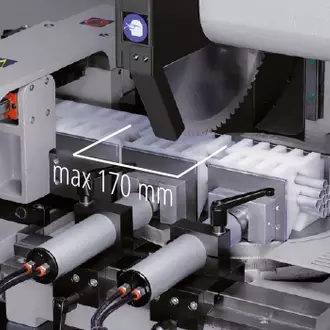

Koneessa on kaksi terän molemmilla puolilla liikkuvaa pneumaattista vaakapuristinta sekä pystysuuntainen puristin. Lisäksi säädettävä teräksinen purseenestolaite tukee materiaalia sekä syöttö- että poistopuolella, mikä auttaa saavuttamaan siistin sahaustuloksen.
Vankka valurakenne ja vakaa sahausliike
Valurautainen rakenne vaimentaa tehokkaasti tärinää ja lisää sahausvakautta. Sahauspää liikkuu pneumaattisylinterin avulla lineaarijohteilla, ja kone säätää sahausparametreja reaaliaikaisesti vakaan sahausprosessin ylläpitämiseksi.
Kenelle TIGER 402 CNC HR 4.0 pyörösaha sopii?
TIGER 402 CNC HR 4.0 on suunniteltu konepajoille, alumiiniteollisuuteen ja tuotantoympäristöihin, joissa tarvitaan nopea ja tarkka automaattinen pyörösaha alumiinin, kevytmetallien, putkien ja profiilien tehokkaaseen sarjatuotantoon.
Miksi valita TIGER 402 CNC HR 4.0 pyörösaha?
• Täysautomaattinen sahaus ja materiaalinsyöttö
• Suunniteltu alumiinille ja kevytmetalleille
• Nopea HM-kovametalliterä tehokkaaseen katkaisuun
• 1000 mm materiaalinsyöttö tehostaa sarjatuotantoa
• Jopa 300 tallennettavaa sahausohjelmaa
• Adaptiivinen sahauspään syöttö ja materiaalikirjasto
Tekniset pääominaisuudet
• Sahauskapasiteetti:
Ø 130 mm (0°)
120 mm neliö (0°)
180 x 100 mm suorakaide (0°)
Ø 115 mm (+45°)
100 mm neliö (+45°)
120 x 100 mm suorakaide (+45°)
Ø 115 mm (+60°)
90 mm neliö (+60°)
90 x 90 mm suorakaide (+60°)
Ø 115 mm (-45°)
100 mm neliö (-45°)
120 x 100 mm suorakaide (-45°)
• Sahauskulma: -45° – +60°, manuaalinen
• Terä: HM Ø 400 x 32 mm
• Teränopeus: 1400 / 2800 rpm
• Terämoottori: 3,3 / 4,4 kW
• Materiaalinsyöttö: 1000 mm yhdellä iskulla, toistettava
• Maks. puristimen avautuma: 185 mm
• Syöttämättä jäävä jäännöspala: 160 mm
• Ohjelmointi: jopa 300 sahausohjelmaa
• Rakenne: sähköpneumaattinen, automaattinen / puoliautomaattinen
