TSD

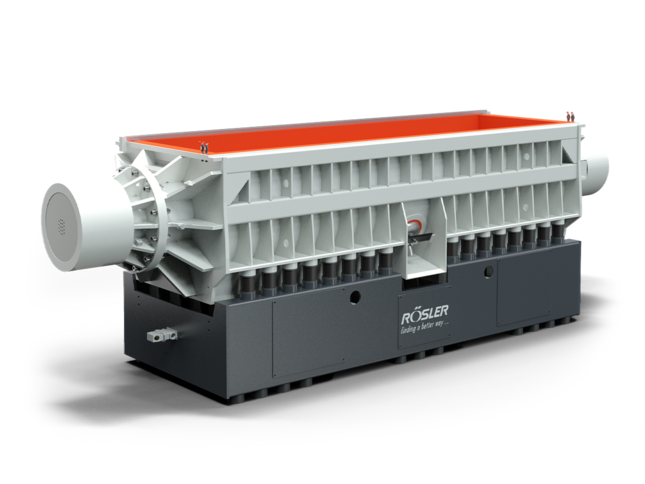

Rösler TSD täryallas – erittäin tehokas ratkaisu raskaille, suurille ja herkille kappaleille

Rösler TSD on erittäin tehokas täryallas suurten, raskaiden, pitkien ja herkkien kappaleiden massaviimeistelyyn. Sarjan erityispiirteenä on Röslerin kehittämä suoravetoinen TSD-käyttöjärjestelmä, jossa värähtelyenergia siirretään suoraan työaltaan päätyseinistä hiomamedian ja kappaleiden muodostamaan käsittelymassaan. Tämä mahdollistaa erittäin intensiivisen käsittelyn kompaktissa konekokonaisuudessa.

TSD soveltuu lähes kaikkiin tavallisiin massaviimeistelyprosesseihin, kuten purseenpoistoon, reunojen pyöristykseen, hiontaan, kiillotukseen ja kuulakiillotukseen. Pitkänomainen työallas tarjoaa runsaasti käsittelytilaa kappaleille, jotka kokonsa, painonsa tai geometriansa vuoksi eivät sovellu tavallisiin täryhiontakoneisiin.

Röslerin mukaan TSD-sarjan erityisen tehokas käyttö mahdollistaa jopa useiden satojen kilogrammojen painoisten raskaiden komponenttien sekä erittäin herkkien työkappaleiden nopean ja intensiivisen käsittelyn.

Suoravetoinen TSD-käyttö tarjoaa erittäin suuren käsittelytehon

TSD-sarjan tärkein tekninen ominaisuus on sen poikkeuksellisen tehokas käyttöratkaisu. Röslerin omat epäkeskovärähtelymoottorit on kiinnitetty työaltaan päätyseiniin, jolloin niiden tuottama värähtelyenergia välittyy suoraan käsittelymassaan.

Valmistajan mukaan tämä rakenne tekee TSD-täryaltaasta erityisen tehokkaan, tilaa säästävän ja joustavan, ja sitä voidaan käyttää käytännössä lähes kaikkiin massaviimeistelysovelluksiin.

Raskaille ja suurille kappaleille

TSD on suunniteltu erityisesti tilanteisiin, joissa käsiteltävät kappaleet ovat poikkeuksellisen suuria tai raskaita. Sarjan tehokas värähtelykäyttö mahdollistaa jopa useiden satojen kilogrammojen painoisten komponenttien intensiivisen massaviimeistelyn.

Malliston työaltaiden tilavuudet vaihtelevat noin 560 litrasta aina 3 230 litraan, ja työaltaan pituus voi olla mallista riippuen jopa 3 000 mm. Näin kone voidaan mitoittaa hyvin erilaisille kappale- ja kapasiteettitarpeille.

Soveltuu myös erittäin herkille kappaleille

Suuri käsittelyteho ei tarkoita, että TSD olisi tarkoitettu vain raskaille komponenteille. Rösler nostaa erikseen esiin myös erittäin herkät työkappaleet, joita voidaan käsitellä nopeasti ja intensiivisesti TSD:n erityisen käyttöratkaisun ansiosta.

Röslerin täryaltaissa useita kappaleita voidaan käsitellä samanaikaisesti erottamalla ne toisistaan väliseinillä. Herkät kappaleet voidaan puolestaan kiinnittää erityisiin pidikkeisiin, jolloin kappaleiden keskinäinen kosketus voidaan estää.

Monipuolinen ratkaisu pintaviimeistelyyn

TSD soveltuu lähes kaikkiin tavallisiin massaviimeistelyn työvaiheisiin. Sillä voidaan toteuttaa esimerkiksi purseenpoistoa, reunojen pyöristystä, hiontaa, kiillotusta ja kuulakiillotusta.

Prosessi voidaan optimoida käsiteltävän kappaleen materiaalin, geometrian ja tavoitellun pinnanlaadun mukaan valitsemalla oikea hiomamedia, compound ja prosessiparametrit.

Kompakti rakenne suuresta kapasiteetista huolimatta

TSD:n päätyseiniin sijoitetut värähtelymoottorit mahdollistavat suuren käsittelytehon ilman tarpeettoman suurta konekokonaisuutta. Rösler korostaa TSD-käyttöratkaisun kompaktia rakennetta ja suurta joustavuutta.

Tämä tekee sarjasta kiinnostavan vaihtoehdon myös tuotantoympäristöihin, joissa käsitellään hyvin suuria komponentteja mutta käytettävissä oleva lattiatila halutaan hyödyntää tehokkaasti.

Laaja mallivalikoima erilaisiin käyttökohteisiin

TSD-sarja tarjoaa laajan valikoiman konekokoja. Röslerin teknisissä tiedoissa mallisto ulottuu R 425/2700 -mallista R 1300/2000 -malliin. Työaltaiden tilavuudet vaihtelevat noin 560–3 230 litran välillä.

Mallista riippuen työaltaan leveys on noin 425–1 300 mm ja pituus 1 500–3 000 mm. Käyttöteho vaihtelee 2 × 4 kW:sta aina 2 × 15 kW:iin.

Automatisoitavissa tuotannon tarpeiden mukaan

Röslerin täryaltaat voidaan yhdistää automaattisiin lastaus- ja purkuratkaisuihin, mikä vähentää manuaalista kappaleenkäsittelyä ja säästää tuotantoaikaa.

Kokonaisuutta voidaan täydentää myös hiomamedioilla, compoundeilla, prosessiveden käsittelyllä, meluntorjunnalla ja muilla Röslerin massaviimeistelyn oheisratkaisuilla.

Rösler TSD täryallas soveltuu erityisesti

TSD soveltuu erityisesti suurille, raskaille, pitkille, tilaa vieville ja erittäin herkille kappaleille. Tyypillisiä käyttökohteita ovat esimerkiksi koneistetut komponentit, raskaat valu- ja taontakappaleet sekä muut teollisuusosat, joiden pintaviimeistely edellyttää suurta käsittelytehoa.

Rösler käyttää täryaltaita laajasti esimerkiksi ilmailu- ja avaruusteollisuudessa, autoteollisuudessa sekä yleisessä koneenrakennuksessa.

Kenelle Rösler TSD täryallas sopii?

Rösler TSD sopii yrityksille, jotka tarvitsevat erittäin tehokkaan täryhiontaratkaisun suurille, raskaille tai herkille kappaleille. Se on erityisen kiinnostava vaihtoehto silloin, kun tavallisen täryaltaan käsittelyteho ei riitä tai kun käsiteltävien kappaleiden paino ja koko asettavat prosessille poikkeuksellisen suuria vaatimuksia.

TSD:n tehokas suoravetoinen käyttö, laaja kokovalikoima ja mahdollisuus kappaleiden erilliskäsittelyyn tekevät siitä joustavan ratkaisun vaativaan teolliseen massaviimeistelyyn.

Miksi valita Rösler TSD?

Poikkeuksellisen tehokas suoraveto
Päätyseiniin asennetut Röslerin värähtelymoottorit siirtävät käsittelyenergian suoraan kappaleiden ja hiomamedian muodostamaan massaan.

Soveltuu erittäin raskaille kappaleille
TSD:llä voidaan käsitellä nopeasti ja intensiivisesti jopa useiden satojen kilogrammojen painoisia komponentteja.

Myös herkille työkappaleille
Kappaleet voidaan erottaa toisistaan väliseinillä tai kiinnittää erillisiin pidikkeisiin, mikä mahdollistaa myös vaurioherkkien komponenttien käsittelyn.

Laaja kapasiteettialue
Työaltaiden tilavuudet ulottuvat noin 560 litrasta yli 3 200 litraan, joten kone voidaan mitoittaa hyvin erilaisiin tuotantotarpeisiin.

Monipuoliset pintaviimeistelyprosessit
TSD soveltuu purseenpoistoon, reunojen pyöristykseen, hiontaan, kiillotukseen ja kuulakiillotukseen.

Kompakti rakenne suuresta tehosta huolimatta
Suoravetoinen TSD-konsepti yhdistää korkean suorituskyvyn, tilaa säästävän rakenteen ja joustavan käyttötavan.

Tekniset pääominaisuudet

Tuotetyyppi: täryallas / massaviimeistelykone
Sarja: Rösler TSD
Prosessi: täryhionta / massaviimeistely
Toimintaperiaate: suoravetoinen värähtelykäyttö pitkänomaisessa työaltaassa
Käyttöratkaisu: Röslerin erikoisvalmisteiset epäkeskovärähtelymoottorit työaltaan päätyseinissä
Värähtelyenergian siirto: suoraan päätyseinistä kappaleiden ja hiomamedian muodostamaan käsittelymassaan
Moottorin pyörimisnopeus: 1 500 r/min
Työaltaan leveys: mallista riippuen noin 425–1 300 mm
Työaltaan pituus: mallista riippuen noin 1 500–3 000 mm
Työaltaan tilavuus: noin 560–3 230 l
Käyttöteho: mallista riippuen 2 × 4–2 × 15 kW
Kappaleenkäsittely: yksittäiskappaleet tai useita kappaleita samanaikaisesti
Kappaleiden erottelu: mahdollista väliseinien avulla
Herkkien kappaleiden käsittely: mahdollista erityisillä kappalepidikkeillä
Soveltuvat kappaleet: suuret, raskaat, pitkät, tilaa vievät ja herkät komponentit
Sovellukset: purseenpoisto, reunojen pyöristys, hionta, kiillotus ja kuulakiillotus
Automaatio: yhdistettävissä automaattisiin lastaus- ja purkuratkaisuihin
Erityisominaisuus: erittäin tehokas suoravetoinen täryallas raskaiden ja herkkien kappaleiden intensiiviseen massaviimeistelyyn.
