V-18APC-60

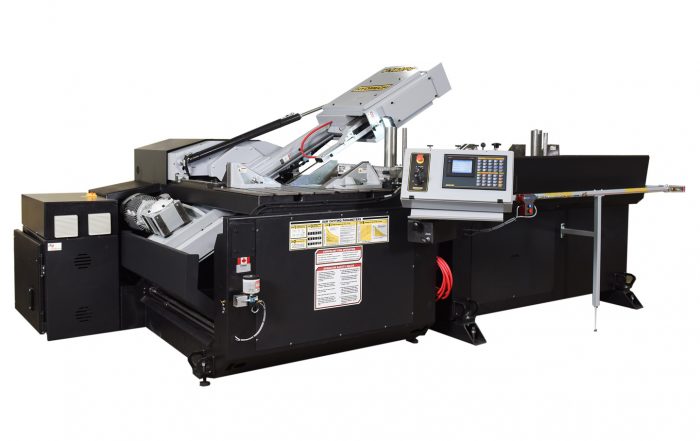

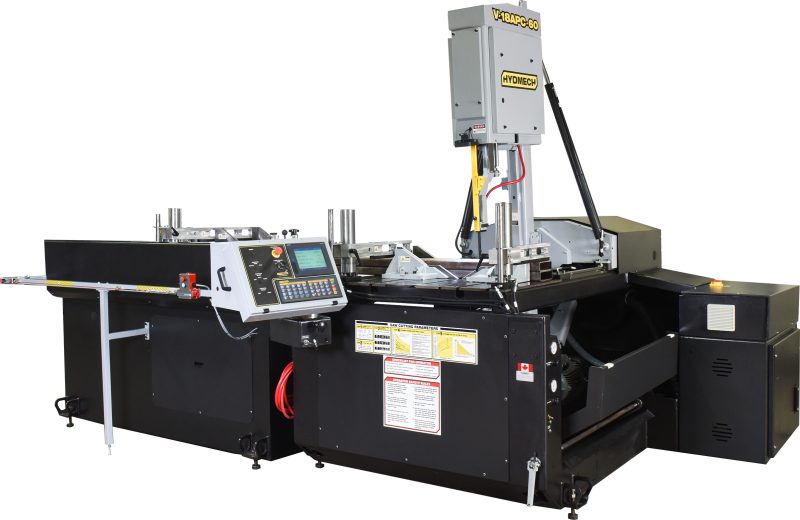

HYDMECH V-18APC-60 vannesaha

HYDMECH V-18APC-60 on täysautomaattinen pystymallinen vannesaha, joka on suunniteltu vaativaan tuotantoon, suurten kappaleiden katkaisuun ja tarkkaan kulmasahaukseen. Automaattinen materiaalinsyöttö, ohjelmoitava kulmanohjaus ja järeä rakenne tekevät siitä tehokkaan ratkaisun erityisesti teräsrakenteiden, palkkien, profiilien ja niputettujen materiaalien sahaukseen.

Täysautomaattinen sahaus tuotantoon

V-18APC-60 automatisoi sahausprosessin ja mahdollistaa tehokkaan sarjatuotannon:

• automaattinen materiaalinsyöttö ja indeksointi
• automaattinen kappaleen kiinnitys
• ohjelmoitava sahausprosessi

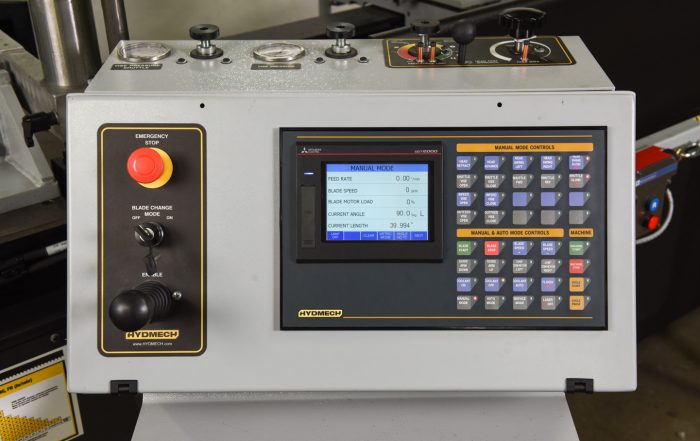

• PLC-ohjaus ja töiden jonotus

Automaatio vähentää käyttäjän työvaiheita ja mahdollistaa tehokkaan sekä toistettavan sarjakatkaisun.

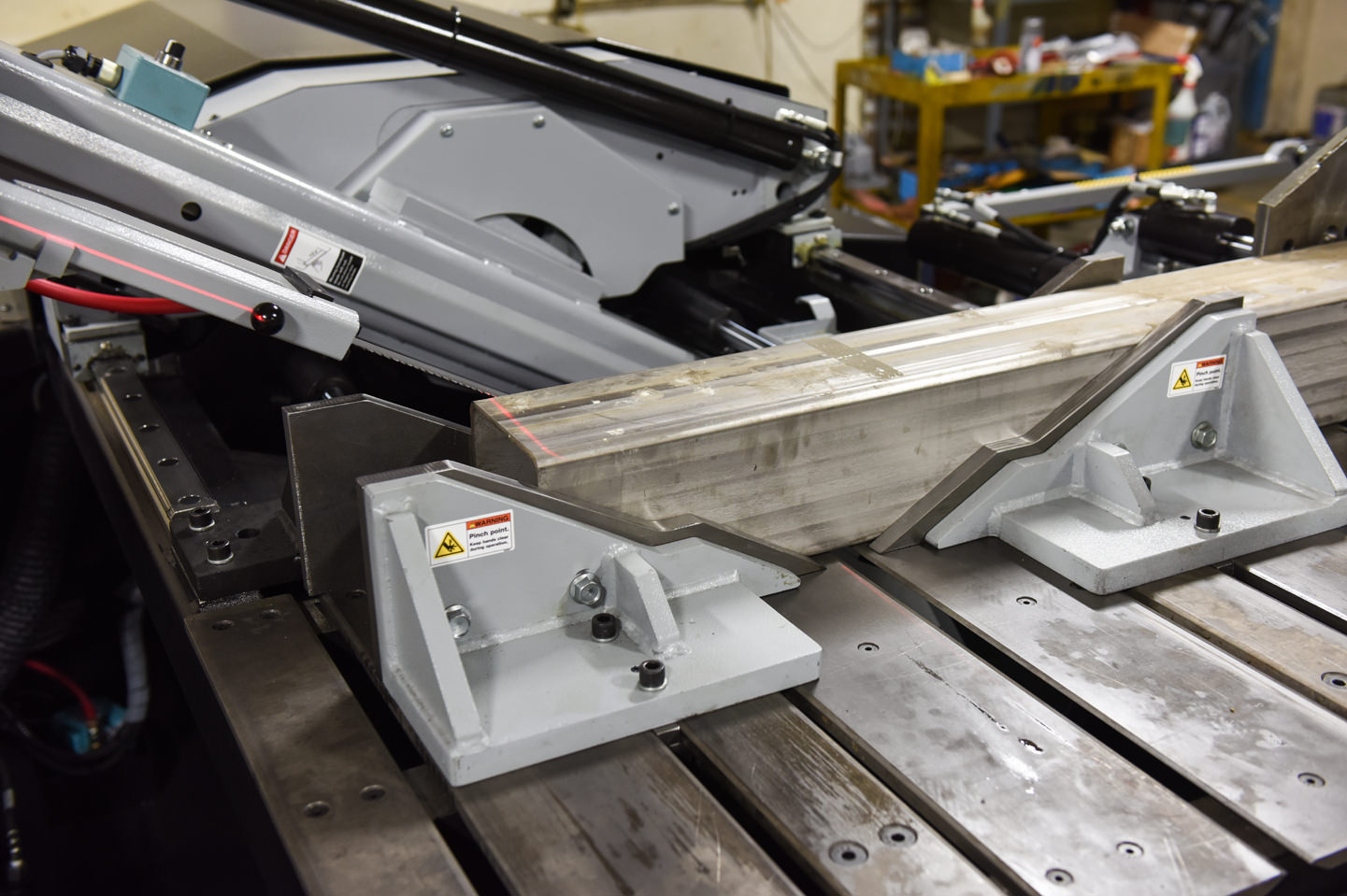

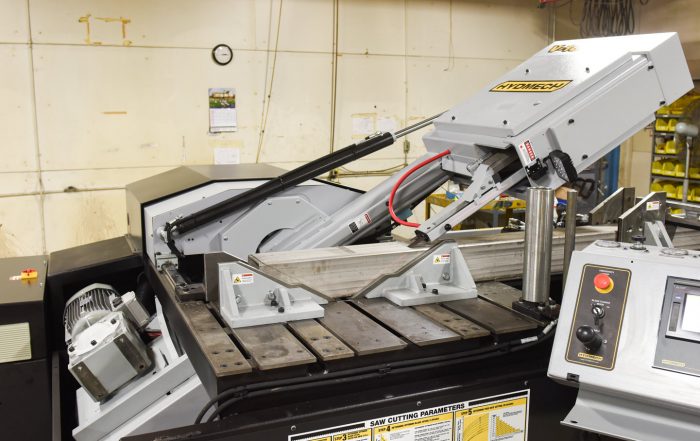

Automaattinen kulmasahaus molempiin suuntiin

V-18APC-60:n keskeisiä ominaisuuksia on ohjelmoitava kulmasahaus:

• kulmasahaus jopa 60° vasemmalle ja oikealle
• automaattinen ”go to angle” -toiminto
• kulmien ohjelmointi osaksi sahausohjelmaa
• tarkka ja toistettava kulman asemointi

Automaattinen kulmansäätö nopeuttaa tuotantoa erityisesti silloin, kun samassa työssä tarvitaan useita erilaisia sahauskulmia.

Suuri sahauskapasiteetti pystysahaksi

V-18APC-60 tarjoaa hyvän kapasiteetin suurten materiaalien käsittelyyn:

• suorakaide 90°: jopa 558 × 457 mm
• pyöreä materiaali 90°: jopa Ø 457 mm

Kone soveltuu erinomaisesti palkkien, profiilien, rakenneterästen ja niputettujen materiaalien tuotannolliseen sahaukseen.

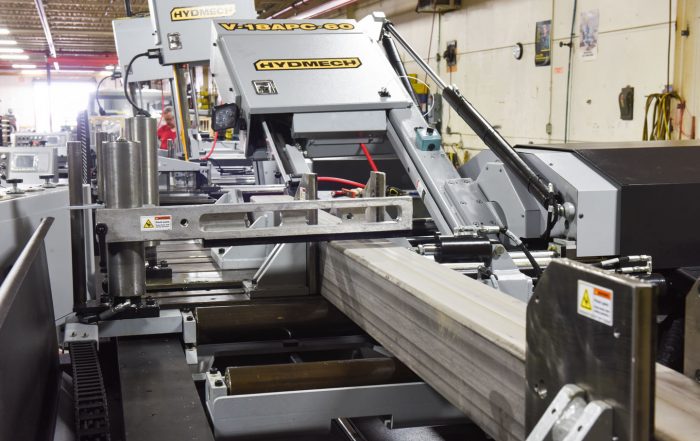

Tehokas automaattinen materiaalinsyöttö

Automaattinen materiaalinkäsittely tukee nopeaa ja tarkkaa sarjatuotantoa:

• automaattinen multi-indexing
• syöttöisku jopa 1 016 mm
• servo-ohjattu hammastanko- ja hammaspyöräsyöttö
• tarkka materiaalin asemointi

Multi-indexing mahdollistaa myös yhtä syöttöiskua pidempien katkaisumittojen automaattisen käsittelyn.

Optimoitu vaativaan sahaukseen

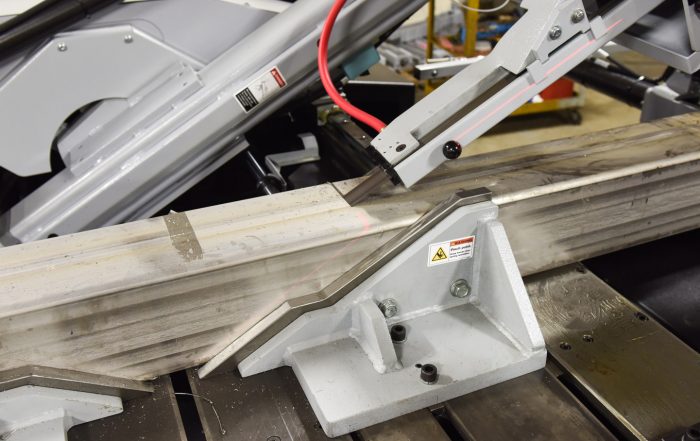

3° kallistettu sahapää parantaa sahausolosuhteita erityisesti rakenneprofiileja ja niputettuja materiaaleja sahattaessa:

• helpottaa terän tunkeutumista materiaaliin
• parantaa lastunmuodostusta
• vähentää terään kohdistuvaa kuormitusta
• auttaa pidentämään vannesahanterän käyttöikää

Ratkaisu tukee tehokasta sahausta myös vaativissa tuotanto-olosuhteissa.

Järeä ja vakaa rakenne

V-18APC-60 on rakennettu jatkuvaan teollisuuskäyttöön:

• massiivinen teräsrunko
• valurautaiset teräpyörät

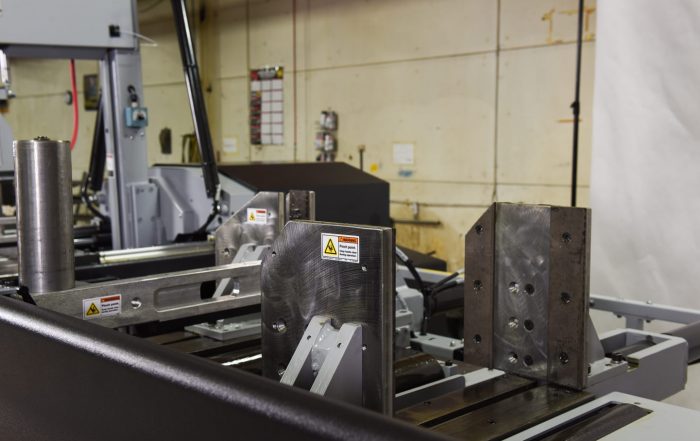

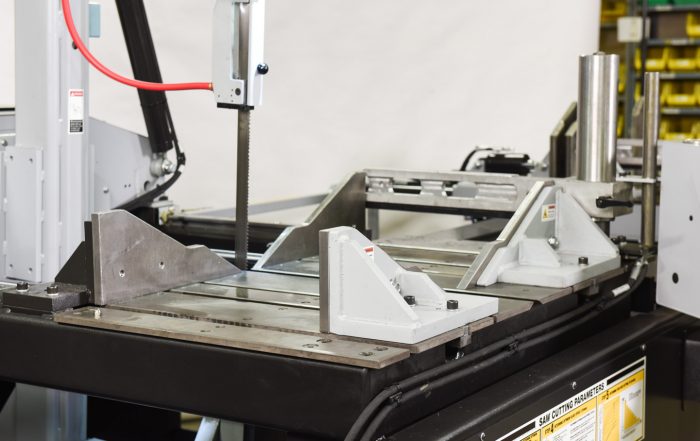

• useita hydraulisia puristimia

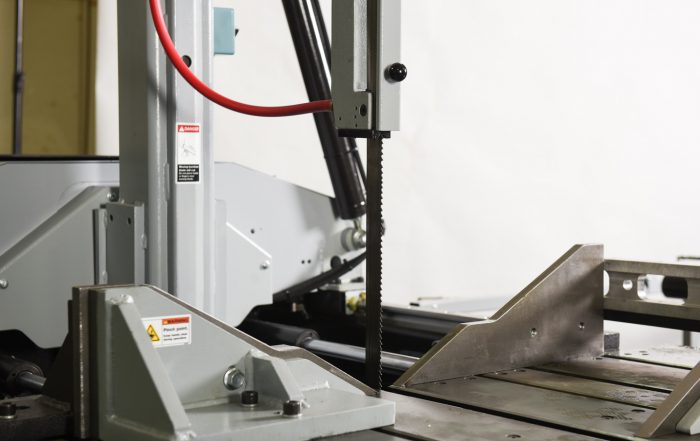

• tehokas materiaalin kohdistus ja kiinnitys

Vakaa rakenne ja tehokas kappaleen kiinnitys auttavat säilyttämään sahaustarkkuuden myös suurilla ja raskailla materiaaleilla.

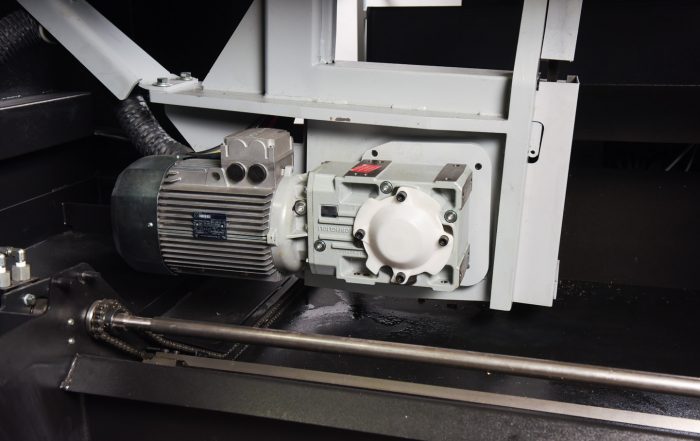

Tehokas voimansiirto

Vannesahan teräkäyttö on suunniteltu tasaiseen ja luotettavaan sahaukseen:

• 5,5 kW (7,5 HP) VFD-teräkäyttö
• suora voimansiirto ilman hihnoja
• säädettävä teränopeus
• hydraulinen sahaussyöttö

Teränopeuden säätö mahdollistaa sahausparametrien optimoinnin erilaisille materiaaleille.

Suunniteltu automatisoituun tuotantoon

V-18APC-60 voidaan varustaa kattavasti tuotantoa tukevilla ominaisuuksilla:

• automaattinen lastunkuljetin
• niputettujen materiaalien kiinnitys

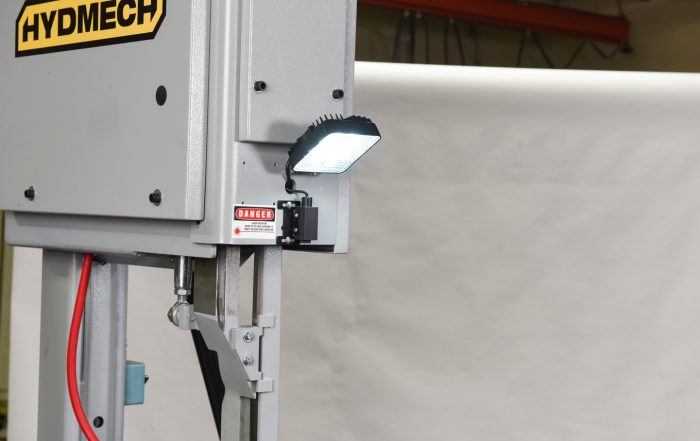

• laserlinja ja työvalo
• terän valvontatoiminnot
• automaattinen materiaalinkäsittely

Kokonaisuus tekee koneesta tehokkaan vaihtoehdon tuotantoon, jossa vaaditaan suurta kapasiteettia, joustavaa kulmasahausta ja korkeaa automaatioastetta.

Miksi valita HYDMECH V-18APC-60?

• Täysautomaattinen sahausprosessi
• Automaattinen kulmasahaus jopa 60° molempiin suuntiin
• Tarkka servo-ohjattu materiaalinsyöttö
• Suuri sahauskapasiteetti pystysahaksi
• Erinomainen palkkien, profiilien ja niputettujen materiaalien sahaukseen
• Suunniteltu vaativaan jatkuvaan tuotantoon

Tekniset pääominaisuudet

Sahauskapasiteetti

• 90°: 558 × 457 mm / Ø 457 mm
• 45°: 374 × 457 mm / Ø 330 mm
• 30°: 228 × 457 mm / Ø 228 mm

Terä ja sahaus

• Terän koko: 32 × 5 156 mm
• Teränopeus: 19–117 m/min
• Moottori: 5,5 kW (7,5 HP VFD)
• Sahaussyöttö: hydraulinen

Materiaalinsyöttö ja kiinnitys

• Materiaalinsyöttö: automaattinen
• Multi-indexing-syöttöisku: 1 016 mm
• Syöttö: servo-ohjattu
• Puristus: hydraulinen

Muut tekniset tiedot

• Jäähdytysnestesäiliö: noin 113 l
• Työpöydän korkeus: noin 1 117 mm
• Mitat: noin 3 048 × 4 775 × 2 845 mm
• Paino: noin 4 080 kg
