V-21/26APC

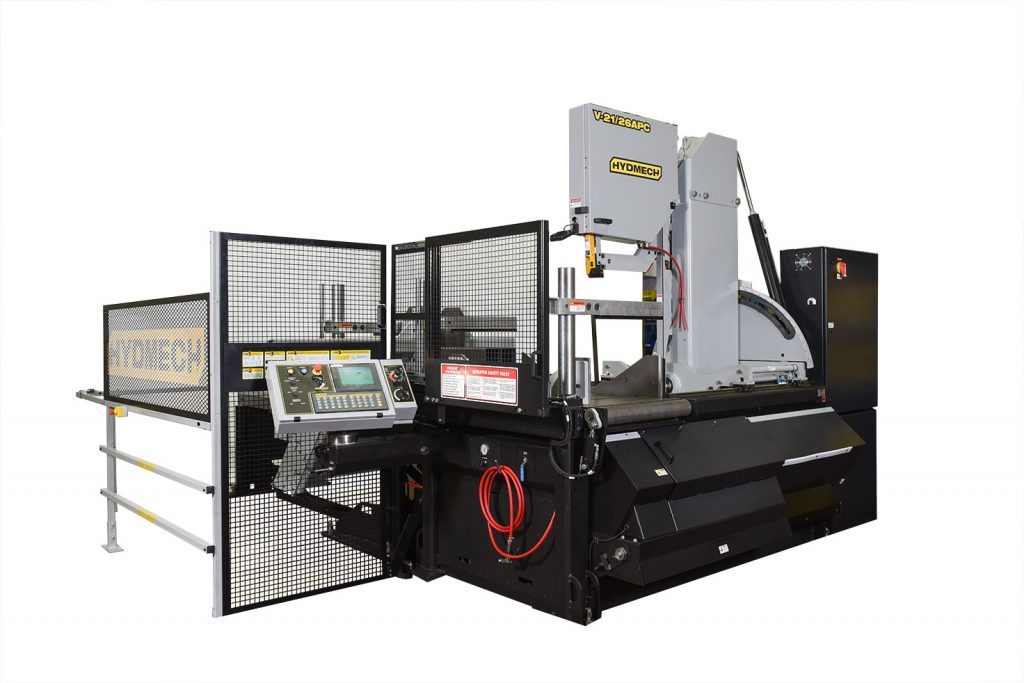

HYDMECH V-21/26APC täysautomaattinen pystymallinen vannesaha vaativaan tuotantoon. Ø 533 mm kapasiteetti, servo-ohjattu syöttö ja kulmasahaus 60° molempiin suuntiin.

Kysy tarjous tuotteesta Lue lisää
Ominaisuudet

Kestävä ja helppokäyttöinen

  • Täysautomaattinen sahausprosessi

    Mahdollistaa keskeytymättömän sarjatuotannon ilman manuaalista ohjausta. Maksimoi tehokkuuden ja vähentää työvoiman tarvetta.

  • Automaattinen materiaalinsyöttö (multi-indexing jopa 60”)

    Siirtää materiaalia tarkasti yhdellä pitkällä liikkeellä, mikä nopeuttaa tuotantoa. Vähentää pysähdyksiä ja parantaa toistotarkkuutta sarjatyössä.

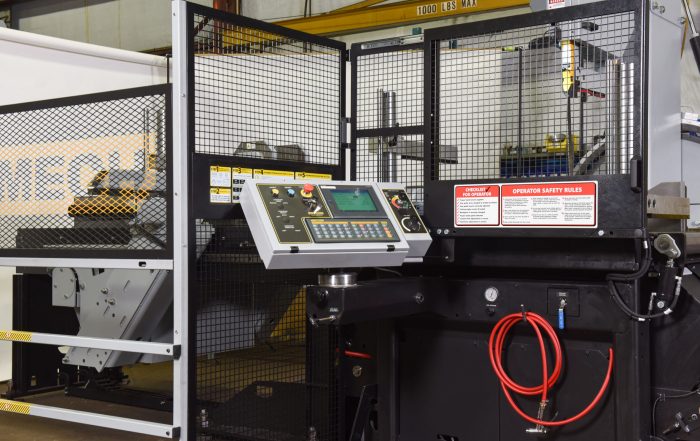

  • PLC-ohjaus kosketusnäytöllä (jopa 1000 ohjelmaa)

    Selkeä ja käyttäjäystävällinen ohjelmointi nopeuttaa käyttöönottoa. Mahdollistaa monimutkaisten sahausten tarkan toistamisen

  • Automaattinen kulmaansahaus ±60°

    Kulmien vaihto tapahtuu ohjelmallisesti ilman manuaalisia säätöjä. Lisää nopeutta ja tarkkuutta erityisesti sarjatuotannossa

  • 4° kallistettu sahapää

    Parantaa leikkuutehokkuutta erityisesti rakenteille ja nipuille. Vähentää terän kuormitusta ja pidentää käyttöikää.

  • Tehokas 10 HP VFD-suoravetomoottori

    Tarjoaa tasaisen leikkuutehon ja säädettävän teränopeuden eri materiaaleille. Ei hihnoja ? vähemmän huoltoa ja parempi käyttövarmuus

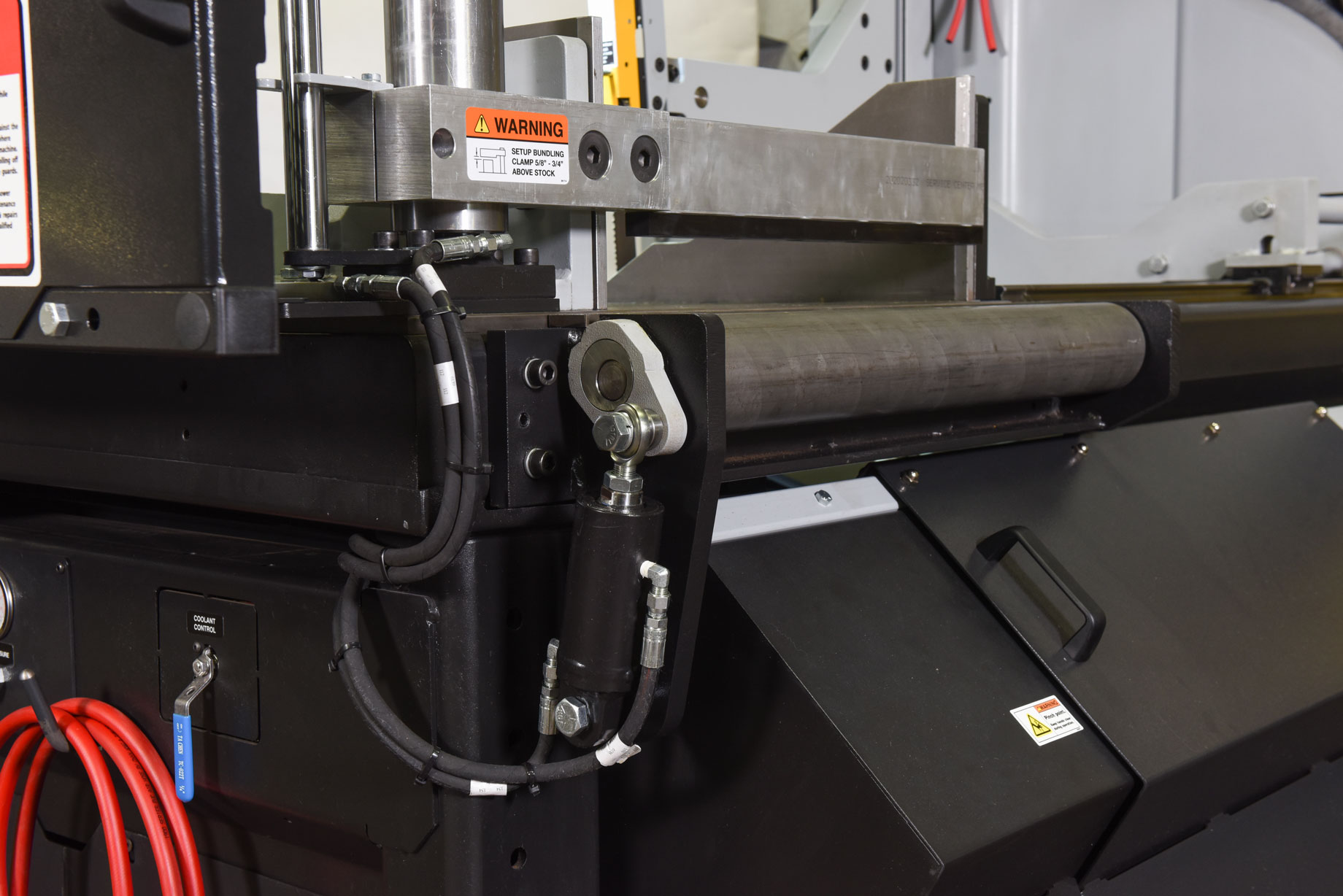

  • Kaksi täyspitkää hydraulipuristinta

    Pitää materiaalin tukevasti paikallaan koko leikkuun ajan. Lisää turvallisuutta ja parantaa sahaustarkkuutta

  • Hydraulinen lastunkuljetin

    Poistaa lastut automaattisesti työalueelta. Pitää koneen siistinä ja vähentää huollon tarvetta.

  • Suuri leikkuukapasiteetti (jopa 26” x 21”)

    Mahdollistaa suurten profiilien ja kappaleiden tehokkaan katkaisun. Soveltuu erinomaisesti raskaaseen ja monipuoliseen tuotantoon

Pyydä räätälöity tarjous

Tämä tuote voidaan konfiguroida täysin tarpeidesi mukaan useilla lisävarusteilla, mikä maksimoimman tuotantosi tehokkuuden. Asiantuntijamme ovat valmiita auttamaan sinua parhaiden ratkaisujen löytämisessä. Ota yhteyttä, niin keskustellaan tarkemmin!

Pyydä tarjous Kysy lisävarusteista
Tekniset tiedot

Kaikki tekniset tiedot tuotteesta

Pienin sahausmitta latta

mm

Terän koko

5893×38,1 mm

Sahauskorkeus

mm

Teränopeus

20-117 mm

Paino 6668 kg (kilogramma)
Mitat 4673 × 4597 × 2844 mm (millimetri)
Automaatio

Automaattinen
Käyttökohde

Tuotantovannesahat
Sahaustyyppi

Kulmaansahaava

HYDMECH V-21/26APC vannesaha

HYDMECH V-21/26APC on täysautomaattinen pystymallinen vannesaha, joka on suunniteltu suurten materiaalien tehokkaaseen sarjakatkaisuun ja monipuoliseen kulmasahaukseen. Suuri sahauskapasiteetti, servo-ohjattu materiaalinsyöttö, automaattinen kulman asemointi ja järeä rakenne tekevät siitä tehokkaan tuotantokoneen erityisesti palkkien, profiilien ja muiden rakenteellisten materiaalien sahaukseen.

Täysautomaattinen sahaus tuotantoon

V-21/26APC automatisoi sahausprosessin ja materiaalinkäsittelyn:

  • automaattinen materiaalinsyöttö ja indeksointi
  • hydraulinen materiaalin kiinnitys
  • ohjelmoitavat sahaustyöt
  • jopa 1 000 ohjelman tallennus ja työjono

Automaatio vähentää käyttäjän työvaiheita ja mahdollistaa tehokkaan, toistettavan sarjatuotannon.

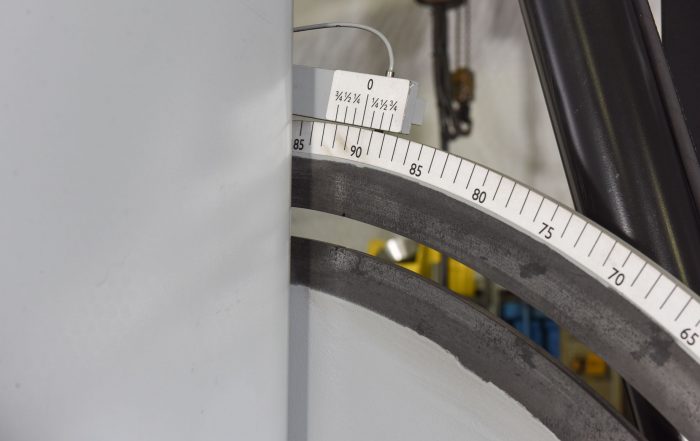

Automaattinen kulmasahaus molempiin suuntiin

V-21/26APC soveltuu erinomaisesti tuotantoon, jossa tarvitaan vaihtelevia sahauskulmia:

  • kulmasahaus jopa 60° vasemmalle ja oikealle
  • automaattinen ”Go to Angle” -toiminto
  • ohjelmoitavat sahauskulmat
  • kulmanvaihto osana automaattista sahausohjelmaa

Automaattinen kulman asemointi nopeuttaa työskentelyä ja parantaa toistettavuutta erityisesti teräsrakenteiden valmistuksessa.

Suuri sahauskapasiteetti

V-21/26APC tarjoaa suuren sahausalueen vaativaan tuotantoon:

  • 90°: suorakaide jopa 660 × 533 mm
  • 90°: pyöreä materiaali jopa Ø 533 mm
  • suuri kapasiteetti myös kulmasahauksessa

Kone soveltuu niin täysmateriaalien kuin suurten palkkien, putkien ja rakenneprofiilien käsittelyyn.

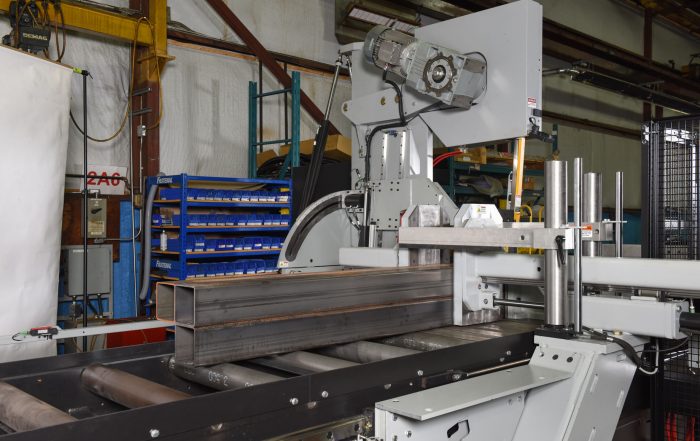

Servo-ohjattu materiaalinsyöttö

Automaattinen materiaalinsyöttö on toteutettu servo-ohjatulla hammastanko- ja hammaspyöräratkaisulla:

  • vakiosyöttöisku jopa 1 524 mm
  • lisävarusteena jopa 3 048 mm syöttöisku
  • automaattinen multi-indexing
  • tarkka ja toistettava materiaalin asemointi

Pitkä syöttöisku vähentää tarvittavien indeksointien määrää ja auttaa lyhentämään tuotannon sykliaikoja.

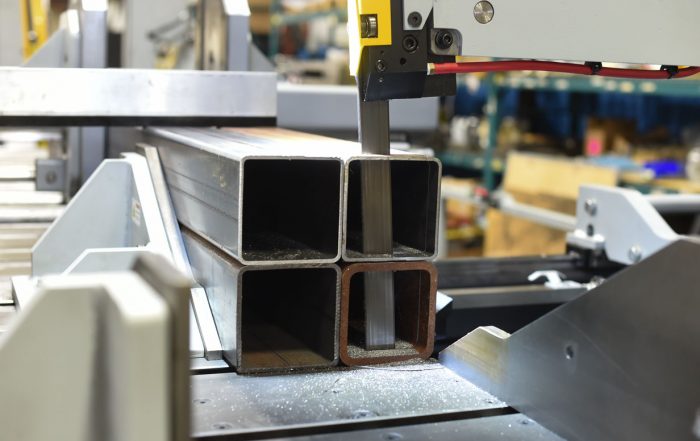

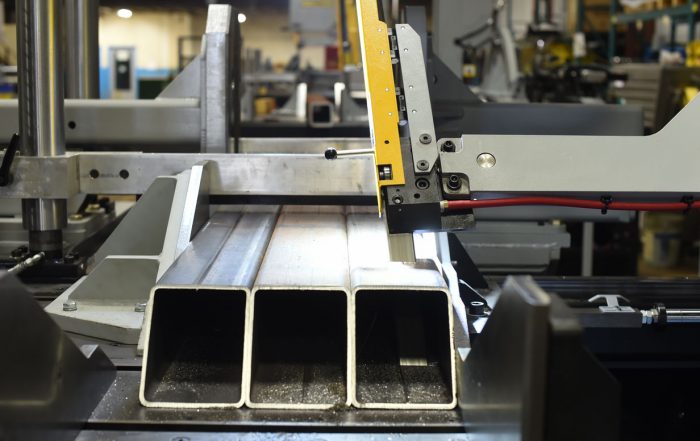

4° kallistettu sahapää tehokkaampaan sahaukseen

V-21/26APC:n 4° kallistettu sahapää parantaa sahausolosuhteita erityisesti rakenteellisia materiaaleja käsiteltäessä:

  • helpottaa terän tunkeutumista materiaaliin
  • parantaa lastunmuodostusta
  • vähentää terän kuormitusta
  • tukee terän pitkää käyttöikää

Ratkaisu on erityisen hyödyllinen palkkien ja muiden suurten rakenneprofiilien tuotantosahauksessa.

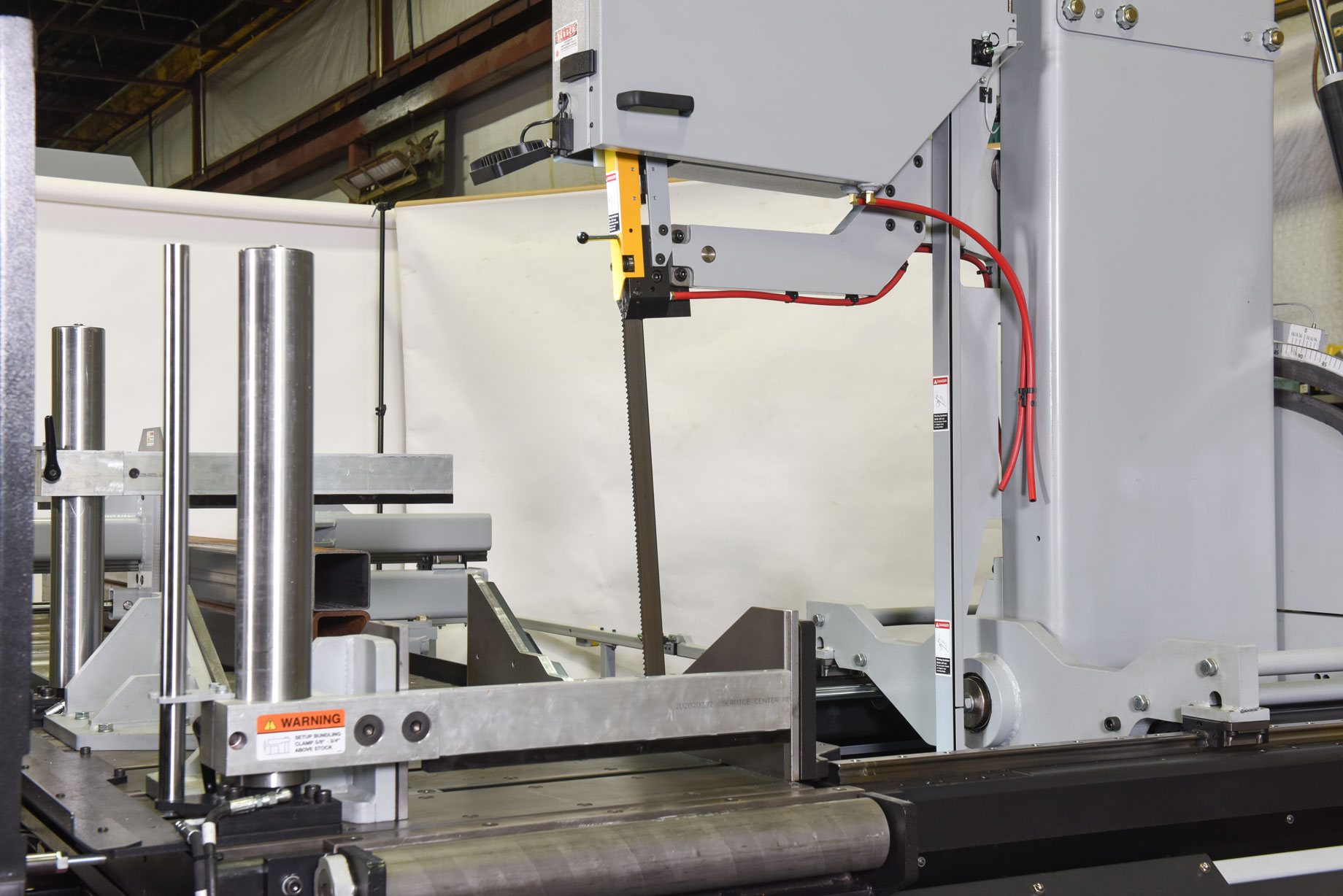

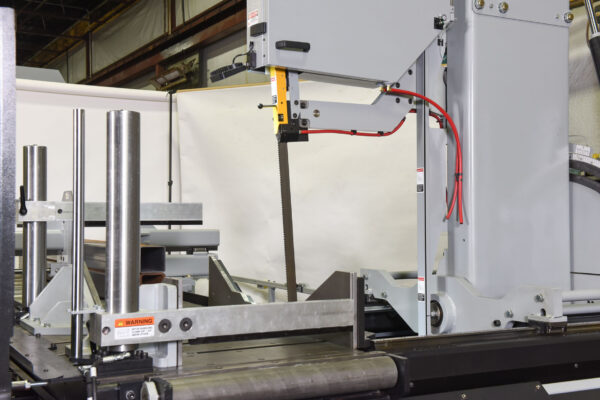

Järeä ja vakaa rakenne

Kone on suunniteltu jatkuvaan teolliseen käyttöön:

  • massiivinen teräsrunko
  • valurautaiset teräpyörät
  • hydrauliset materiaalipuristimet
  • säädettävä teräohjaus

Jäykkä rakenne vähentää värinää ja auttaa säilyttämään tasaisen sahauslaadun myös suurilla kappaleilla.

Tehokas teräkäyttö

V-21/26APC tarjoaa tehokkaan ja säädettävän sahausprosessin:

  • 7,5 kW (10 HP) VFD-teräkäyttö
  • teränopeus noin 20–117 m/min
  • suora voimansiirto
  • hydraulinen sahaussyöttö

Säädettävä teränopeus mahdollistaa sahausparametrien sovittamisen erilaisille materiaaleille ja profiileille.

Suunniteltu tehokkaaseen tuotantoon

V-21/26APC sisältää useita automatisoitua tuotantoa tukevia ominaisuuksia:

  • graafinen ohjelmointi
  • hydraulinen lastunkuljetin
  • terän valvontatoiminnot
  • laserlinja
  • työvalo
  • mahdollisuus pitkään automaattiseen materiaalinsyöttöön

Kokonaisuus tekee koneesta tehokkaan vaihtoehdon tuotantoympäristöihin, joissa käsitellään paljon erikokoisia ja eri kulmiin sahattavia materiaaleja.

Miksi valita HYDMECH V-21/26APC?

  • Täysautomaattinen sahaus ja materiaalinsyöttö
  • Kulmasahaus jopa 60° molempiin suuntiin
  • Suuri sahauskapasiteetti – jopa Ø 533 mm
  • Servo-ohjattu materiaalinsyöttö jopa 1 524 mm iskulla
  • 4° kallistettu sahapää tehostaa profiilien sahausta
  • Erinomainen ratkaisu vaativaan sarjatuotantoon

Tekniset pääominaisuudet

Sahauskapasiteetti

  • 90°: 660 × 533 mm / Ø 533 mm
  • 45°: 457 × 533 mm / Ø 431 mm
  • 60°: 317 × 533 mm / Ø 304 mm

Terä ja sahaus

  • Terän koko: 38 × 5 890 mm
  • Teränopeus: noin 20–117 m/min
  • Terämoottori: 7,5 kW (10 HP VFD)
  • Sahaussyöttö: hydraulinen
  • Sahapään kallistus: 4°

Materiaalinsyöttö ja kiinnitys

  • Syöttö: servo-ohjattu automaattinen multi-indexing
  • Syöttöisku: 1 524 mm
  • Pidempi syöttöisku: jopa 3 048 mm lisävarusteena
  • Puristus: hydraulinen
  • Kulmansäätö: automaattinen
  • Kulmasahaus: jopa 60° vasemmalle ja oikealle

Paino

  • Paino: noin 6 600 kg
