V-21

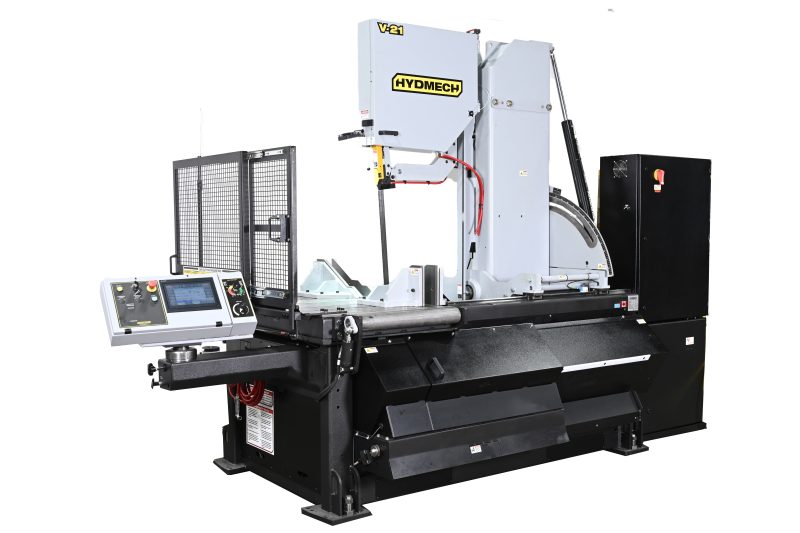

HYDMECH V-21 puoliautomaattinen pystymallinen vannesaha suurille materiaaleille. Sahauskapasiteetti Ø 533 mm ja kulmasahaus jopa 60° molempiin suuntiin.
Kestävä ja helppokäyttöinen
-
Puoliautomaattinen sahausprosessi
Yhdistää automaation ja käyttäjän hallinnan tehokkaasti. Tarjoaa joustavuutta sekä yksittäisiin että sarjatuotannon töihin.
-
Suuri leikkuukapasiteetti (jopa 26 x 21)
Mahdollistaa suurten profiilien ja kappaleiden tehokkaan katkaisun. Erinomainen valinta raskaampaan ja monipuoliseen tuotantoon
-
Kulmaansahaus ±60° (go-to kulmat)
Kulmien säätö onnistuu nopeasti ja tarkasti ilman monimutkaisia asetuksia. Nopeuttaa työskentelyä ja parantaa toistettavuutta.
-

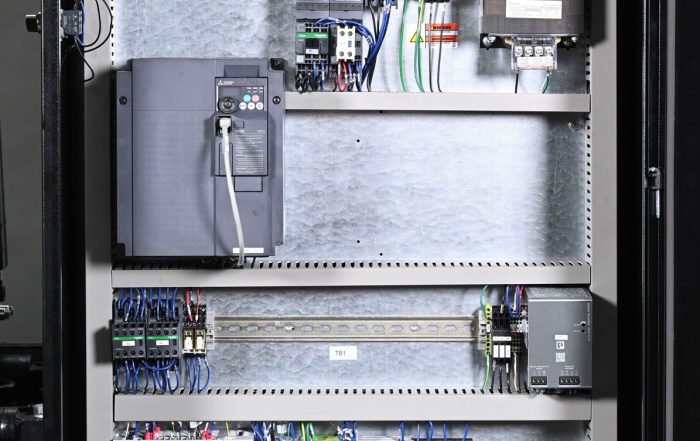

Tehokas 10 HP VFD-suoravetomoottori
Tarjoaa tasaisen leikkuutehon ja säädettävän teränopeuden eri materiaaleille. Ei hihnoja ? vähemmän huoltoa ja parempi käyttövarmuus.
-
4° kallistettu sahapää
Parantaa leikkuutehokkuutta erityisesti rakenteille ja nipuille. Vähentää terän kuormitusta ja pidentää käyttöikää.
-

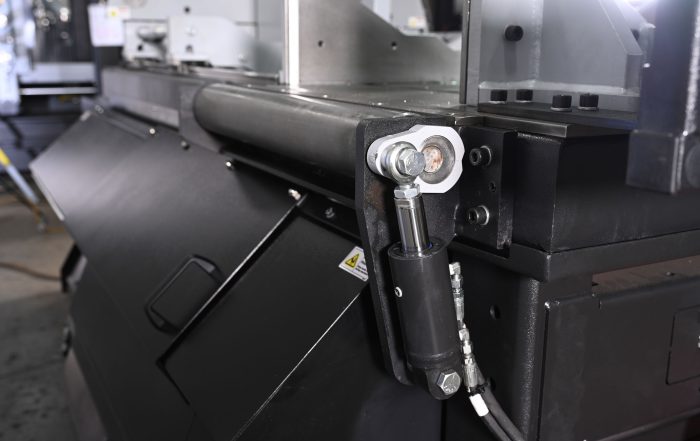

Hydraulinen syöttö
Mahdollistaa hallitun ja tasaisen sahauksen eri materiaaleille. Parantaa leikkuujälkeä ja vähentää terän kulumista.
-

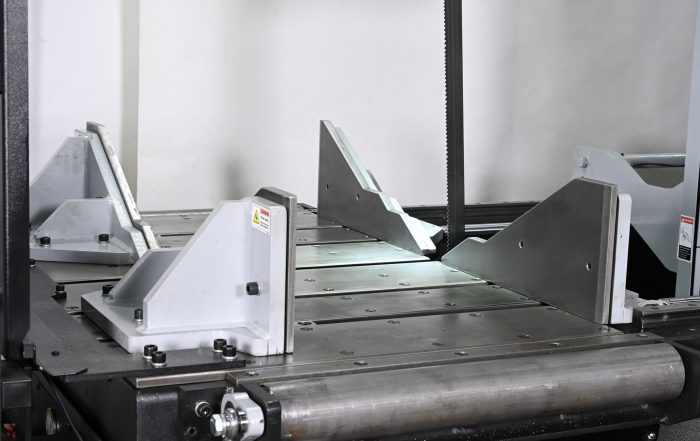

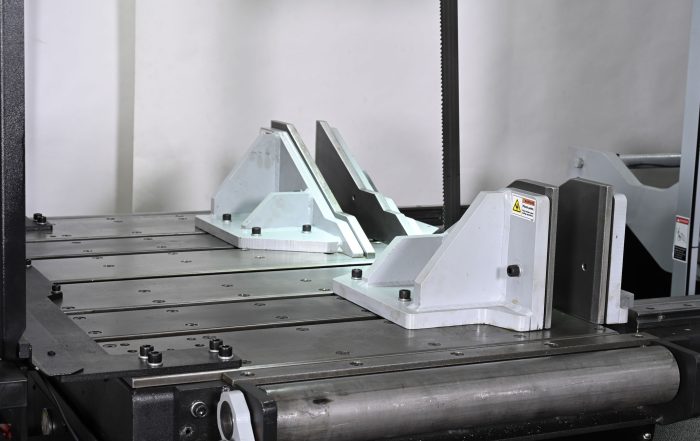

Kaksi täyspitkää hydraulipuristinta
Pitää materiaalin tukevasti paikallaan koko leikkuun ajan. Lisää turvallisuutta ja parantaa sahaustarkkuutta
-

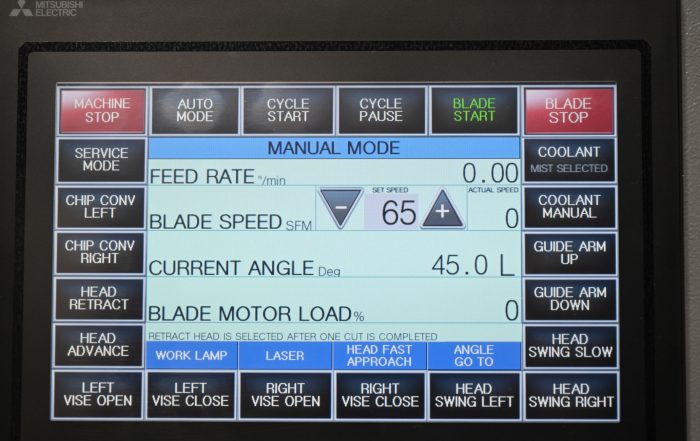

PLC-ohjaus kosketusnäytöllä
Selkeä ja helppokäyttöinen ohjaus nopeuttaa käyttöönottoa ja vähentää virheitä. Parantaa tuotannon hallintaa ja tehokkuutta.
-
Hydraulinen lastunkuljetin
Poistaa lastut tehokkaasti työalueelta. Pitää koneen siistinä ja vähentää huollon tarvetta.
Pyydä räätälöity tarjous
Tämä tuote voidaan konfiguroida täysin tarpeidesi mukaan useilla lisävarusteilla, mikä maksimoimman tuotantosi tehokkuuden. Asiantuntijamme ovat valmiita auttamaan sinua parhaiden ratkaisujen löytämisessä. Ota yhteyttä, niin keskustellaan tarkemmin!
Kaikki tekniset tiedot tuotteesta
Pienin sahausmitta latta
mm
Terän koko
5893×38,1 mm
Sahauskorkeus
mm
Teränopeus
20-117 mm
| Paino | 4310 kg (kilogramma) |
|---|---|
| Mitat | 4267 × 1930 × 2844 mm (millimetri) |
| Automaatio | Puoliautomaattinen |
| Käyttökohde | Tuotantovannesahat |
| Sahaustyyppi | Kulmaansahaava |
HYDMECH V-21 vannesaha
HYDMECH V-21 on järeä puoliautomaattinen pystymallinen vannesaha, joka on suunniteltu suurten materiaalien tehokkaaseen katkaisuun ja monipuoliseen kulmasahaukseen. Suuri sahauskapasiteetti, hydraulisesti ohjattu sahapään kääntö ja tehokas 7,5 kW:n teräkäyttö tekevät siitä vahvan ratkaisun konepajoihin, teräsrakenteiden valmistukseen ja vaativaan tuotantokäyttöön.
Puoliautomaattinen ja tehokas sahaus
V-21 yhdistää puoliautomaattisen toiminnan ja joustavan kappaleenkäsittelyn:
- hydraulinen sahaussyöttö ja sahapään palautus

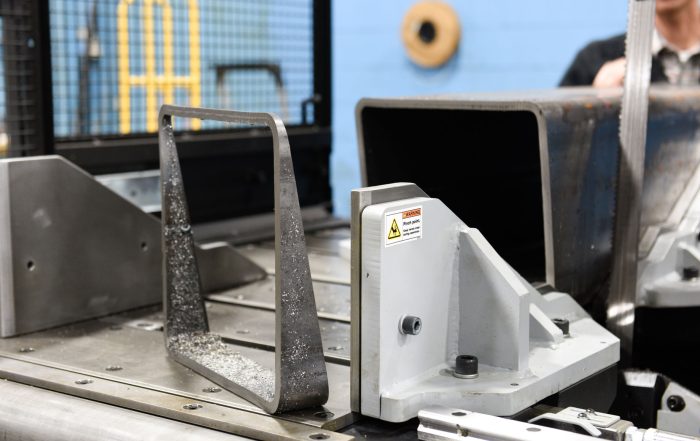

- hydraulinen materiaalin kiinnitys
- kaksi täyden iskun hydraulista puristinta

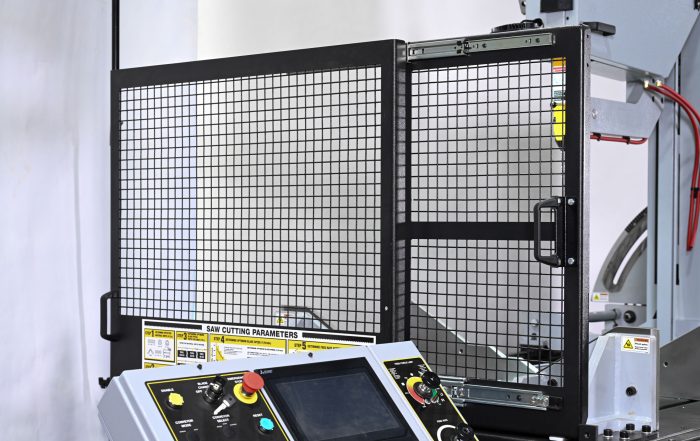

- kosketusnäyttöpohjainen HMI-ohjaus
Puoliautomatiikka nopeuttaa työskentelyä ja tekee koneesta tehokkaan vaihtoehdon tuotantoon, jossa materiaalikoot ja sahauskulmat vaihtelevat.
Laaja kulmasahaus molempiin suuntiin
V-21 soveltuu erinomaisesti kulmasahaukseen:
- kulmasahaus jopa 60° vasemmalle ja oikealle
- hydraulinen sahapään kääntö
- ”Go to Angle” -toiminto
- tarkka ja toistettava kulman asemointi
Laaja kulma-alue tekee koneesta erityisen sopivan palkkien, profiilien ja teräsrakenteiden valmistukseen.
Suuri sahauskapasiteetti
V-21 tarjoaa suuren kapasiteetin myös vaativille työkappaleille:
- 90°: suorakaide jopa 660 × 533 mm
- 90°: pyöreä materiaali jopa Ø 533 mm
- kapasiteettia myös suurille rakenneprofiileille ja täysmateriaaleille
Suuri sahausalue tekee V-21:stä monipuolisen vaihtoehdon raskaisiin konepajasovelluksiin.

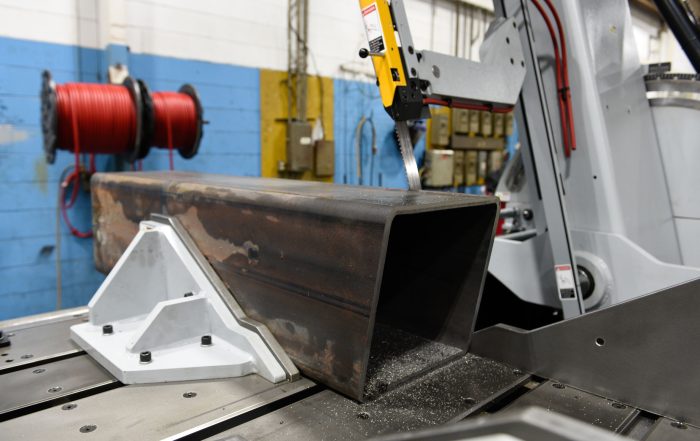

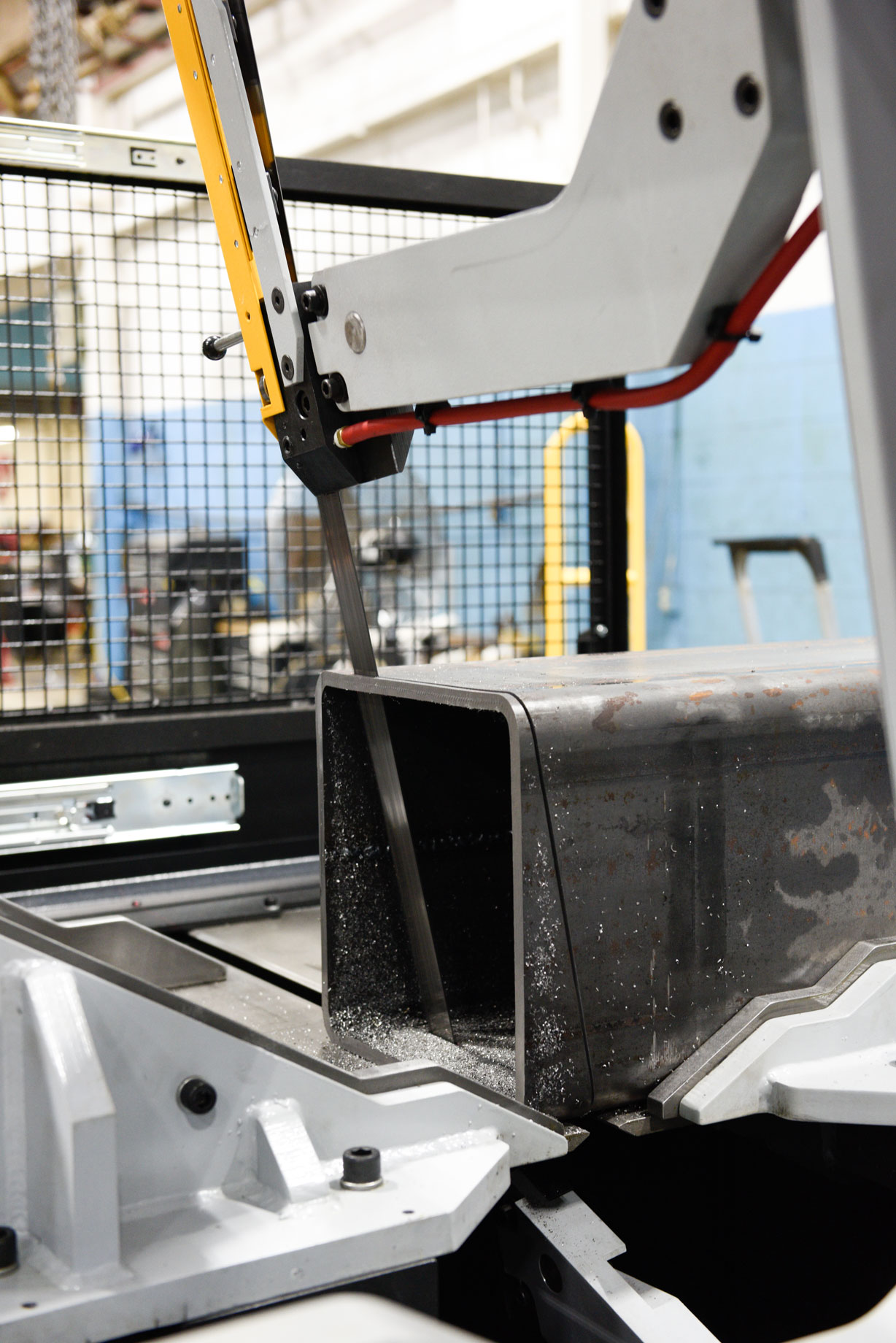

4° kallistettu sahapää tehokkaampaan sahaukseen
Koneen 4° kallistettu sahapää parantaa terän työskentelyolosuhteita erityisesti rakenneprofiileja sahattaessa:
- helpottaa terän tunkeutumista materiaaliin
- parantaa lastunmuodostusta
- vähentää terään kohdistuvaa kuormitusta
- tukee hyvää sahausjälkeä ja terän pitkää käyttöikää
Ratkaisu on erityisen hyödyllinen palkkien ja muiden rakenteellisten profiilien sahauksessa.
Järeä ja vakaa rakenne
V-21 on rakennettu vaativaan teolliseen käyttöön:
- massiivinen teräsrunko

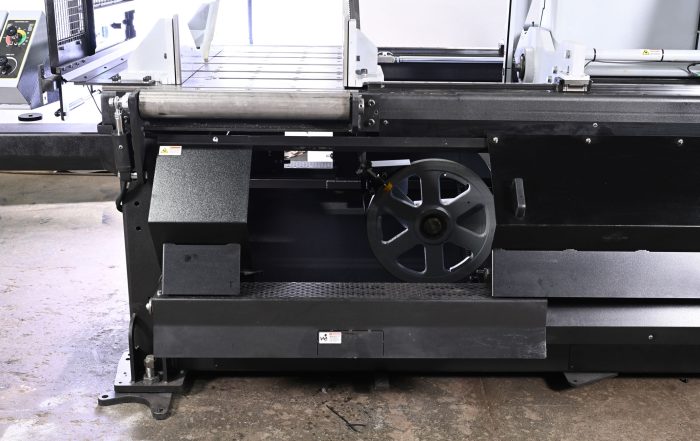

- valurautaiset teräpyörät
- kaksi hydraulista materiaalipuristinta
- jäykkä teränohjaus
Vakaa rakenne vähentää värinää ja auttaa säilyttämään tasaisen sahauslaadun myös suurilla kappaleilla.
Tehokas teräkäyttö
Koneessa on tehokas ja säädettävä teräkäyttö:
- 7,5 kW (10 HP) VFD-terämoottori
- säädettävä teränopeus 20–117 m/min
- suora voimansiirto
- hydraulisesti hallittu sahaussyöttö
Laaja teränopeusalue mahdollistaa sahausparametrien sovittamisen erilaisille materiaaleille ja profiileille.
Käyttäjäystävällinen tuotantokone
V-21 sisältää useita työskentelyä ja tuotannon sujuvuutta tukevia ominaisuuksia:

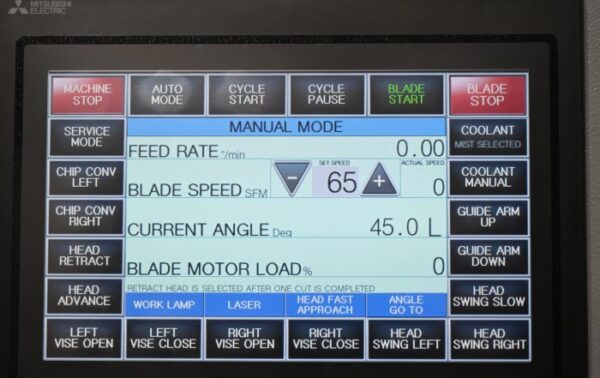

- 10” kosketusnäyttö graafisella käyttöliittymällä
- hydraulinen lastunkuljetin
- terän valvontatoiminnot

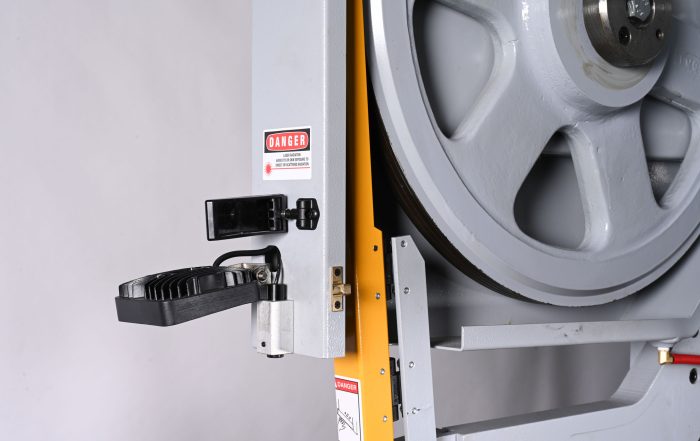

- laserlinja
- työvalo
- jäähdytysjärjestelmä
Kokonaisuus helpottaa koneen käyttöä ja tukee tehokasta päivittäistä tuotantoa.
Miksi valita HYDMECH V-21?
- Suuri sahauskapasiteetti – jopa Ø 533 mm
- Kulmasahaus jopa 60° molempiin suuntiin
- Hydraulinen ja tarkka kulman asemointi
- 4° kallistettu sahapää tehostaa profiilien sahausta
- Järeä rakenne vaativaan teollisuuskäyttöön
- Monipuolinen ratkaisu palkkien, profiilien ja täysmateriaalien sahaukseen
Tekniset pääominaisuudet
Sahauskapasiteetti
- 90°: 660 × 533 mm / Ø 533 mm
- 45°: 457 × 533 mm / Ø 431 mm
- 60°: 317 × 533 mm / Ø 304 mm
Terä ja sahaus
- Terän koko: 38 × 5 893 mm
- Teränopeus: 20–117 m/min
- Terämoottori: 7,5 kW (10 HP VFD)
- Sahaussyöttö: hydraulinen
- Sahapään kallistus: 4°
Kiinnitys ja varustelu
- Puristus: hydraulinen, 2 puristinta
- Kulmansäätö: hydraulinen
- Kulmasahaus: jopa 60° vasemmalle ja oikealle
- Ohjaus: 10” HMI-kosketusnäyttö
- Jäähdytysnestesäiliö: noin 121 l
Mitat ja paino
- Työpöydän korkeus: noin 1 118 mm
- Mitat: noin 1 930 × 4 267 × 2 844 mm
- Paino: noin 4 310 kg
