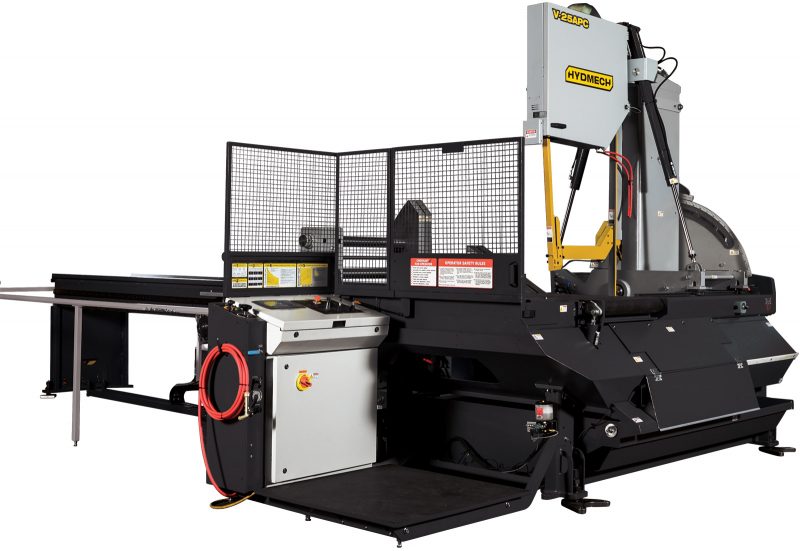

V-25APC
HYDMECH V-25APC täysautomaattinen pystymallinen vannesaha vaativaan tuotantoon. Kapasiteetti Ø 635 mm, servo-ohjattu syöttö ja kulmasahaus 60° molempiin suuntiin.
Kestävä ja helppokäyttöinen
-
Täysautomaattinen sahausprosessi
Mahdollistaa keskeytymättömän sarjatuotannon ilman manuaalista ohjausta. Maksimoi tehokkuuden ja vapauttaa työvoimaa muihin tehtäviin.
-
Automaattinen materiaalinsyöttö (multi-indexing jopa 60)
Siirtää materiaalia tarkasti yhdellä pitkällä liikkeellä, mikä nopeuttaa tuotantoa. Vähentää pysähdyksiä ja parantaa toistotarkkuutta sarjatyössä.
-

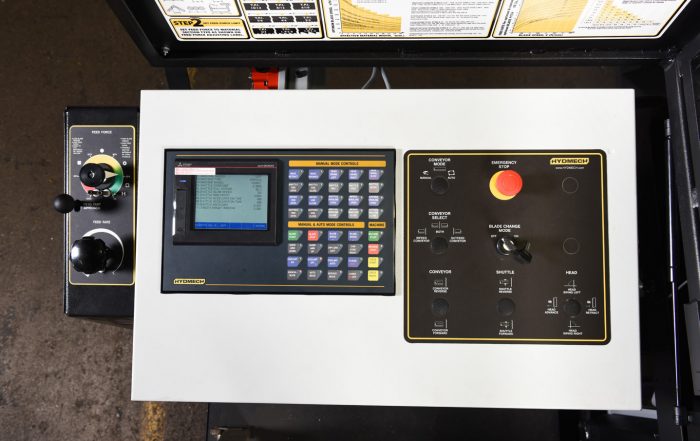

PLC-ohjaus kosketusnäytöllä (jopa 1000 ohjelmaa)
Helppo ohjelmoida ja hallita useita töitä peräkkäin. Lyhentää asetusaikoja ja parantaa tuotannon tehokkuutta.
-
Automaattinen kulmaansahaus ±60°
Kulmien vaihto tapahtuu ohjelmallisesti ilman manuaalisia säätöjä. Lisää tarkkuutta ja nopeuttaa työskentelyä sarjatuotannossa.
-
6° kallistettu sahapää
Parantaa leikkuutehokkuutta ja vähentää terän kuormitusta. Pidentää terän käyttöikää erityisesti raskailla profiileilla.
-
Tehokas 10 HP VFD-suoravetomoottori
Tarjoaa tasaisen leikkuutehon ja säädettävän teränopeuden eri materiaaleille. Ei hihnoja, vähemmän huoltoa ja parempi käyttövarmuus
-

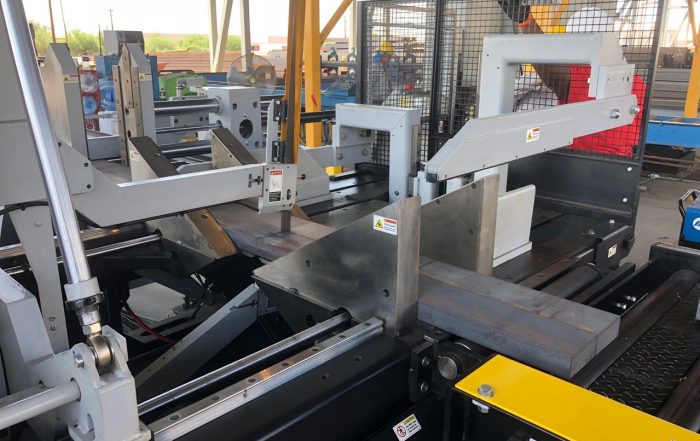

Kaksi täyspitkää hydraulipuristinta
Pitää materiaalin tukevasti paikallaan koko sahausprosessin ajan. Parantaa turvallisuutta ja lopputuloksen tarkkuutta
-
Blade chamber -järjestelmä
Erottelee kappaleen terästä katkaisun jälkeen ja estää jumittumisen. Vähentää terärikkoja ja lisää käyttövarmuutta.
-
Hydraulinen lastunkuljetin
Poistaa lastut automaattisesti työalueelta. Pitää koneen siistinä ja vähentää huollon tarvetta.
Pyydä räätälöity tarjous
Tämä tuote voidaan konfiguroida täysin tarpeidesi mukaan useilla lisävarusteilla, mikä maksimoimman tuotantosi tehokkuuden. Asiantuntijamme ovat valmiita auttamaan sinua parhaiden ratkaisujen löytämisessä. Ota yhteyttä, niin keskustellaan tarkemmin!
Kaikki tekniset tiedot tuotteesta
Pienin sahausmitta latta
mm
Terän koko
6413.5×38 mm
Sahauskorkeus
mm
Teränopeus
22-106 mm
| Paino | 6818 kg (kilogramma) |
|---|---|
| Mitat | 6451 × 4013 × 3124 mm (millimetri) |
| Automaatio | Automaattinen |
| Käyttökohde | Tuotantovannesahat |
| Sahaustyyppi | Kulmaansahaava |

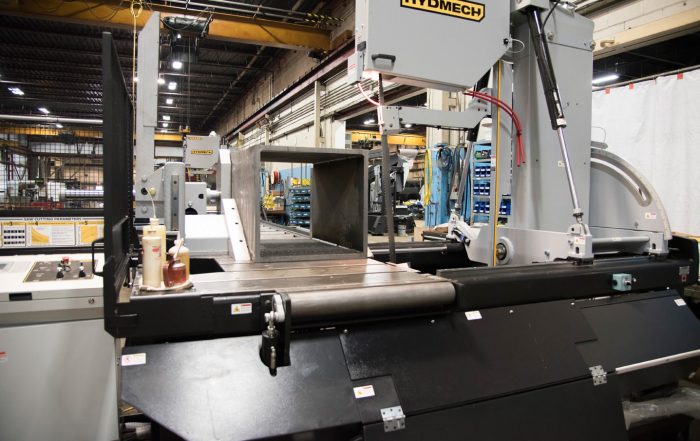

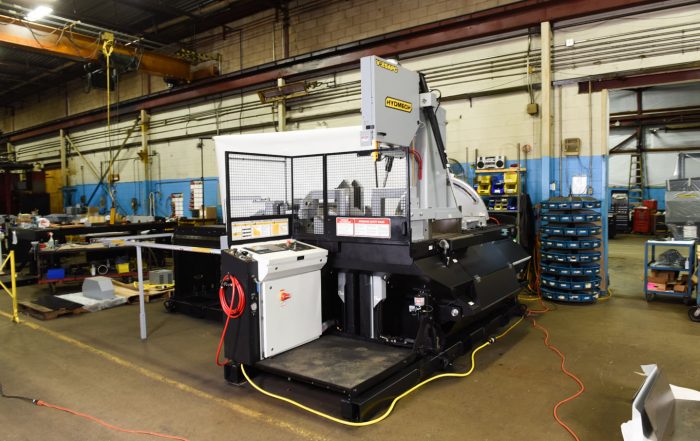

HYDMECH V-25APC vannesaha
HYDMECH V-25APC on täysautomaattinen pystymallinen vannesaha, joka on suunniteltu suurten materiaalien tehokkaaseen sarjakatkaisuun ja monipuoliseen kulmasahaukseen. Erittäin suuri sahauskapasiteetti, servo-ohjattu materiaalinsyöttö, automaattinen kulman asemointi ja järeä rakenne tekevät siitä tehokkaan ratkaisun palkkien, rakenneterästen, profiilien ja muiden suurten kappaleiden tuotantosahaukseen.
Täysautomaattinen sahaus tuotantoon
V-25APC automatisoi sahausprosessin ja materiaalinkäsittelyn:
- automaattinen materiaalinsyöttö ja indeksointi
- hydraulinen materiaalin kiinnitys
- useita hydraulisia puristimia
- jopa 1 000 ohjelman tallennus ja työjono
Automaatio vähentää käyttäjän työvaiheita ja mahdollistaa tehokkaan sekä toistettavan sarjatuotannon.
Automaattinen kulmasahaus molempiin suuntiin
V-25APC soveltuu erinomaisesti tuotantoon, jossa tarvitaan vaihtelevia sahauskulmia:
- kulmasahaus jopa 60° vasemmalle ja oikealle
- automaattinen ”Go to Angle” -toiminto
- ohjelmoitavat sahauskulmat
- automaattinen kulmanvaihto osana sahausohjelmaa
Automaattinen kulman asemointi nopeuttaa tuotantoa ja parantaa toistettavuutta erityisesti teräsrakenteiden valmistuksessa.
Erittäin suuri sahauskapasiteetti
V-25APC tarjoaa suuren sahausalueen vaativaan tuotantoon:
- 90°: suorakaide jopa 762 × 635 mm
- 90°: pyöreä materiaali jopa Ø 635 mm
- suuri kapasiteetti myös kulmasahauksessa
Kone soveltuu suurten palkkien, putkien, rakenneprofiilien ja täysmateriaalien tehokkaaseen käsittelyyn.

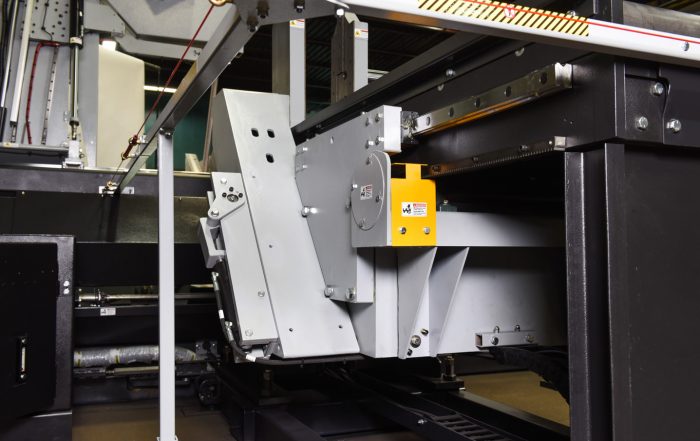

Servo-ohjattu materiaalinsyöttö
Automaattinen materiaalinsyöttö mahdollistaa pitkienkin kappaleiden tehokkaan sarjakatkaisun:
- automaattinen multi-indexing
- syöttöisku noin 1 500 mm
- lisävarusteena jopa noin 3 000 mm syöttöisku
- servo-ohjattu hammastanko- ja hammaspyöräsyöttö
- tarkka ja toistettava materiaalin asemointi
Pitkä syöttöisku vähentää indeksointikertojen määrää ja auttaa lyhentämään tuotannon sykliaikoja.
6° kallistettu sahapää tehokkaampaan sahaukseen
V-25APC:n 6° kallistettu sahapää parantaa sahausolosuhteita erityisesti rakenteellisia materiaaleja käsiteltäessä:
- helpottaa terän tunkeutumista materiaaliin
- parantaa lastunmuodostusta
- vähentää terään kohdistuvaa kuormitusta
- tukee terän pitkää käyttöikää
Ratkaisu tuo etuja erityisesti palkkien, profiilien ja niputettujen materiaalien tuotantosahauksessa.
Järeä ja vakaa rakenne
V-25APC on suunniteltu vaativaan ja jatkuvaan teollisuuskäyttöön:
- massiivinen teräsrunko
- valurautaiset teräpyörät
- useita hydraulisia materiaalipuristimia
- materiaalin kohdistusta tukeva puristus
- vakaa teränohjaus
Jäykkä rakenne vähentää värinää ja auttaa säilyttämään tarkan sekä tasalaatuisen sahausjäljen myös suurilla kappaleilla.
Tehokas teräkäyttö
Koneessa on tehokas ja säädettävä teräkäyttö:
- 7,5 kW (10 HP) VFD-terämoottori
- teränopeus 22–106 m/min
- suora voimansiirto ilman hihnoja
- hydraulinen sahaussyöttö
Säädettävä teränopeus mahdollistaa sahausparametrien sovittamisen erilaisille materiaaleille ja profiileille.
Suunniteltu automatisoituun tuotantoon
V-25APC sisältää useita tehokasta tuotantoa tukevia ominaisuuksia:
- automaattinen lastunkuljetin

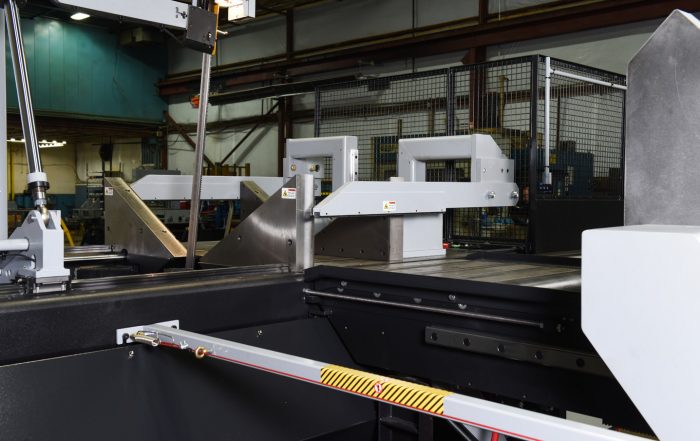

- mahdollisuus hydrauliseen niputusjärjestelmään
- terän valvontatoiminnot
- laserlinja
- työvalo
- automaattinen materiaalinsyöttö
Kokonaisuus tekee V-25APC:stä vahvan vaihtoehdon tuotantoympäristöihin, joissa käsitellään suuria materiaalimääriä ja vaihtelevia sahauskulmia.
Miksi valita HYDMECH V-25APC?
- Täysautomaattinen sahaus ja materiaalinsyöttö
- Erittäin suuri sahauskapasiteetti – jopa Ø 635 mm
- Kulmasahaus jopa 60° molempiin suuntiin
- Pitkä servo-ohjattu materiaalinsyöttö
- 6° kallistettu sahapää tehostaa profiilien sahausta
- Erinomainen ratkaisu vaativaan ja suurivolyymiseen tuotantoon
Tekniset pääominaisuudet
Sahauskapasiteetti
- 90°: 762 × 635 mm / Ø 635 mm
- 45°: 533 × 635 mm / Ø 533 mm
- 60°: noin 368 × 635 mm / Ø 368 mm
Terä ja sahaus
- Terän koko: 38 × 6 413 mm
- Teränopeus: 22–106 m/min
- Terämoottori: 7,5 kW (10 HP VFD)
- Sahaussyöttö: hydraulinen
- Sahapään kallistus: 6°
Materiaalinsyöttö ja kiinnitys
- Syöttö: servo-ohjattu automaattinen multi-indexing
- Syöttöisku: noin 1 500 mm
- Pidempi syöttöisku: jopa noin 3 000 mm lisävarusteena
- Puristus: hydraulinen, useita puristimia
- Kulmansäätö: automaattinen
- Kulmasahaus: jopa 60° vasemmalle ja oikealle
Mitat ja paino
- Jäähdytysnestesäiliö: noin 144 l
- Työpöydän korkeus: noin 1 117 mm
- Mitat: noin 4 013 × 6 451 × 3 124 mm
- Paino: noin 6 818 kg
