ZX PLUS FLEX HYBRID

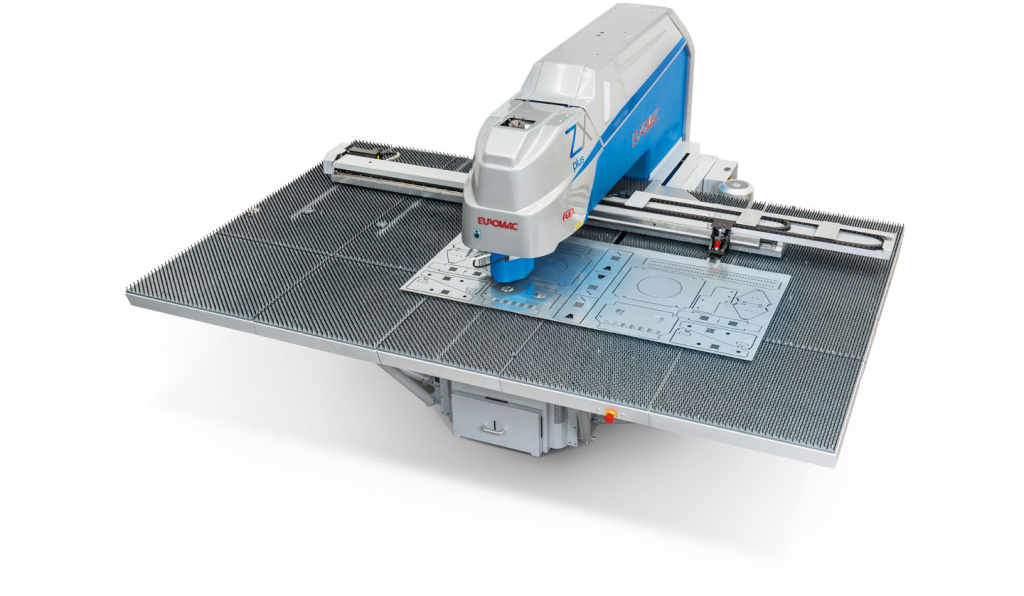

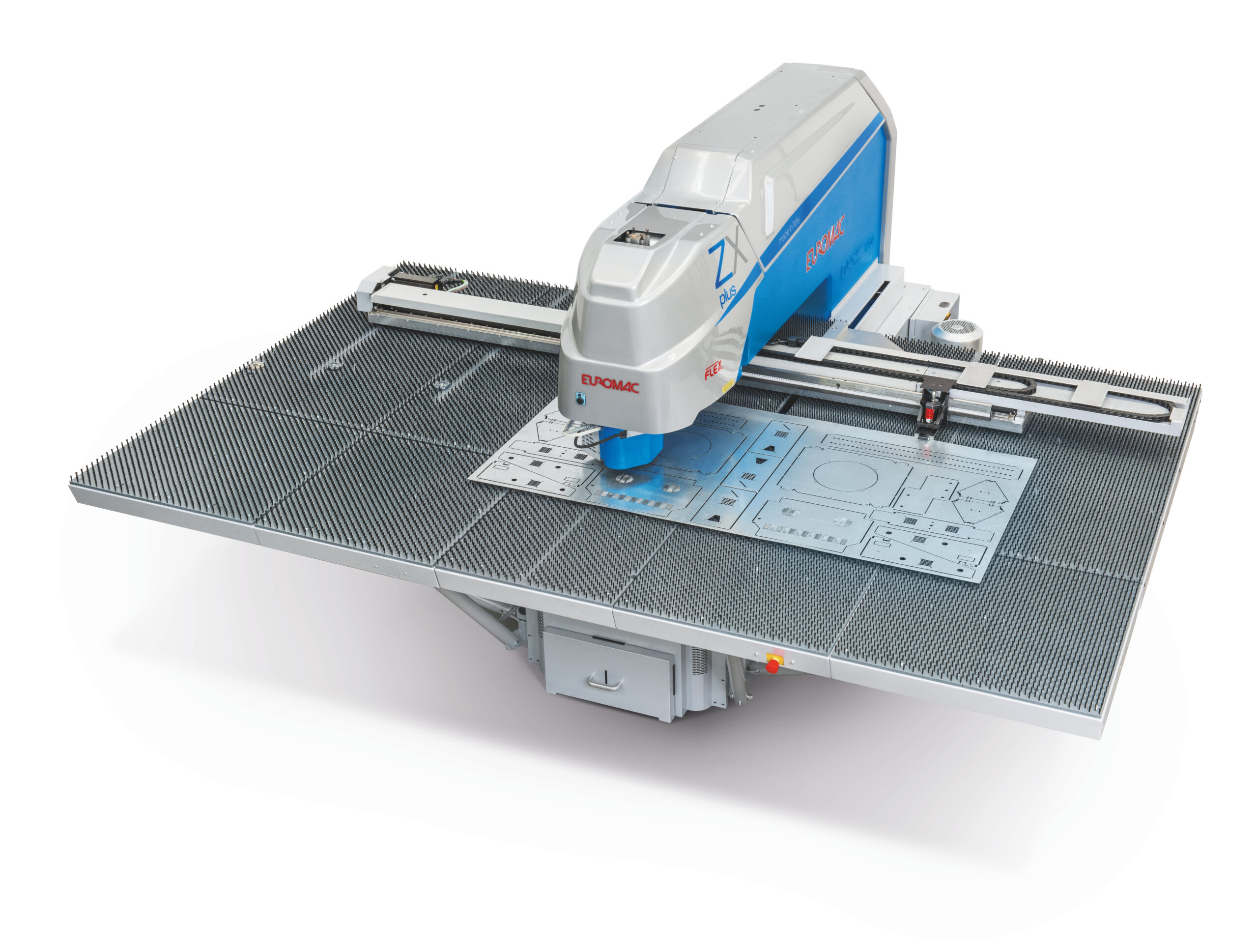

Euromac ZX PLUS FLEX – kompakti ja joustava CNC-levyntyöstökone hybriditeknologialla

Euromac ZX PLUS FLEX on tehokas ja monipuolinen CNC-levyntyöstökone, joka yhdistää 300 kN:n lävistysvoiman, korkean työstönopeuden ja joustavan työkalujärjestelmän kompaktiin kokonaisuuteen. ZX PLUS FLEX soveltuu vaativaan ohutlevytuotantoon, jossa tarvitaan tarkkaa työstöä, nopeita työvaiheita ja mahdollisuutta käsitellä erilaisia levykokoja ja materiaaleja.

Koneessa käytetään servomoottoriohjattua hydraulijärjestelmää, joka mahdollistaa tarkan iskunhallinnan. Iskunpituutta voidaan ohjata numeerisesti 0,1–31 mm:n alueella, mikä lisää koneen joustavuutta erilaisissa lävistys- ja muovaustöissä.

ZX PLUS FLEX soveltuu erityisesti rei’itykseen, niblaukseen, muovaukseen, merkintään ja monipuoliseen ohutlevyosien valmistukseen. Koneessa voidaan käyttää yksittäisiä Thick Turret -työkaluja sekä FMTE Multitool -ratkaisuja. Multitool-vaihtoehtoihin kuuluvat FMTE 4, FMTE 6 ja FMTE 10, joista FMTE 10 mahdollistaa kymmenen työkalun sijoittamisen samaan Multitool-kokonaisuuteen.

Koneessa on yksi kaksisuuntainen Autoindex-asema, joka mahdollistaa työkalujen joustavan käytön eri työstösuunnissa. Automaattisia levynkiinnittimiä on vakiona kaksi.

ZX PLUS FLEX on saatavana 1300, 2250 ja 2500 mm:n X-akselivaihtoehdoilla. Y-akselin työalue on Multitool- ja Monopunch-kokoonpanosta riippuen 1300 tai 1250 mm. Automaattisen repositionoinnin avulla X-suunnan työstöalue voidaan laajentaa jopa 10 000 millimetriin.

ZX PLUS -runkorakenne on suunniteltu mahdollistamaan korkeat työskentelynopeudet samalla, kun koneen vakaus ja työstötarkkuus säilyvät korkealla tasolla. Tämä tukee tarkkaa ja toistettavaa levyntyöstöä myös vaativassa tuotantokäytössä.

Kone saavuttaa lävistyksessä jopa 375 iskua minuutissa 20 mm:n jaolla, niblauksessa jopa 1000 iskua minuutissa 1 mm:n jaolla ja merkinnässä jopa 2000 iskua minuutissa. Paikoitustarkkuus on ±0,05 mm ja muovauksen toistotarkkuus ±0,1 mm.

ZX PLUS FLEX yhdistää korkean suorituskyvyn maltilliseen energiankulutukseen. Asennettu teho on 8,5 kW ja valmistajan ilmoittama keskimääräinen tehonkulutus noin 4,5 kW/h.

Euromac ZX PLUS FLEX soveltuu erityisesti:

• CNC-levyntyöstöön
• metallilevyjen rei’itykseen
• niblaukseen
• muovaukseen
• merkintään
• monipuoliseen ohutlevyosien valmistukseen
• prototyyppituotantoon
• pieniin ja keskisuuriin tuotantosarjoihin
• sähkökaappikomponenttien valmistukseen
• ruostumattoman teräksen työstöön
• alumiinilevyjen käsittelyyn
• jatkuvatoimiseen tuotantoon
• korkean tarkkuuden levyntyöstöön
• energiatehokkaaseen tuotantoon
• tuotantoon, jossa tarvitaan joustavaa työkalujen käyttöä

ZX PLUS FLEX -koneita käytetään yleisesti:

• metalliteollisuudessa
• ohutlevyteollisuudessa
• konepajateollisuudessa
• sähkökaappivalmistuksessa
• autoteollisuudessa
• HVAC-teollisuudessa
• alihankintateollisuudessa
• elektroniikkateollisuudessa
• prototyyppivalmistuksessa
• automatisoiduissa tuotantosoluissa
• sarjatuotannossa
• korkean tarkkuuden levyntyöstössä

Kenelle Euromac ZX PLUS FLEX sopii?

Euromac ZX PLUS FLEX sopii yrityksille, jotka tarvitsevat tehokkaan ja joustavan CNC-lävistyskoneen monipuoliseen ohutlevytuotantoon. Kone on hyvä vaihtoehto tuotantoympäristöihin, joissa tarvitaan 30 tonnin lävistysvoimaa, korkeaa työstönopeutta, tarkkaa paikoitusta ja monipuolisia työkaluvaihtoehtoja.

Useat X-akselivaihtoehdot, automaattinen repositionointi sekä Single Tool-, Multitool- ja Autoindex-ratkaisut tekevät koneesta joustavan vaihtoehdon niin vaihtelevaan kappaletuotantoon kuin jatkuvaan sarjatuotantoon.

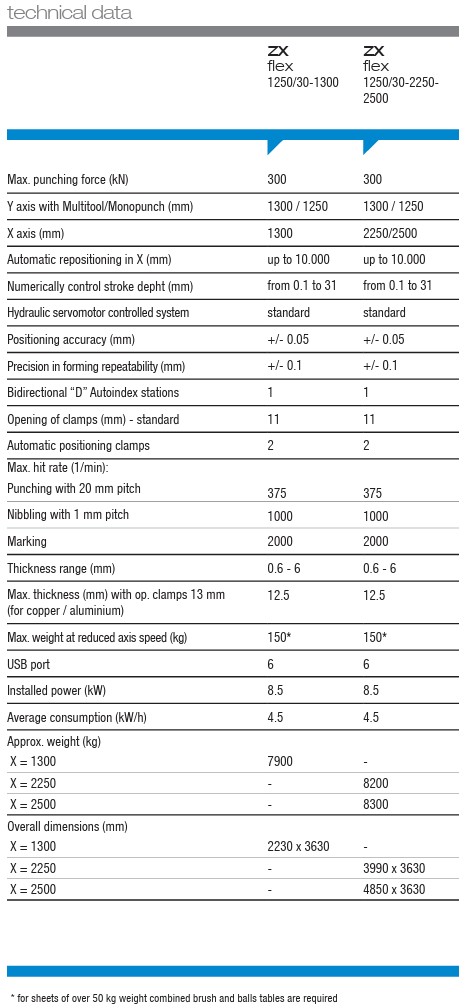

Tekniset pääominaisuudet

• Prosessi: CNC-levyntyöstö / CNC-lävistys
• Käyttöjärjestelmä: servomoottoriohjattu hydraulinen FLEX-järjestelmä
• Lävistysvoima: 300 kN / 30 tonnia
• Mallivaihtoehdot: ZX PLUS FLEX 1250/30-1300 ja ZX PLUS FLEX 1250/30-2250-2500
• Y-akseli Multitool/Monopunch: 1300 / 1250 mm
• X-akselivaihtoehdot: 1300 / 2250 / 2500 mm
• Automaattinen repositionointi X-suunnassa: jopa 10 000 mm
• Iskunpituuden numeerinen hallinta: 0,1–31 mm
• Servomoottoriohjattu hydraulijärjestelmä: vakiona
• Paikoitustarkkuus: ±0,05 mm
• Muovauksen toistotarkkuus: ±0,1 mm
• Kaksisuuntaiset Autoindex-asemat: 1
• Kiinnittimien avautuma: 11 mm
• Automaattiset kiinnittimet: 2
• Lävistysnopeus 20 mm:n jaolla: jopa 375 iskua/min
• Niblausnopeus 1 mm:n jaolla: jopa 1000 iskua/min
• Merkintänopeus: jopa 2000 iskua/min
• Materiaalipaksuus, ZX PLUS FLEX 1250/30-1300: 0,6–8 mm
• Materiaalipaksuus, ZX PLUS FLEX 1250/30-2250-2500: 0,6–6 mm
• Maksimi levypaino alennetulla akselinopeudella: 150 kg
• Työkalujärjestelmä: Single Thick Turret Tool ja FMTE Multitool

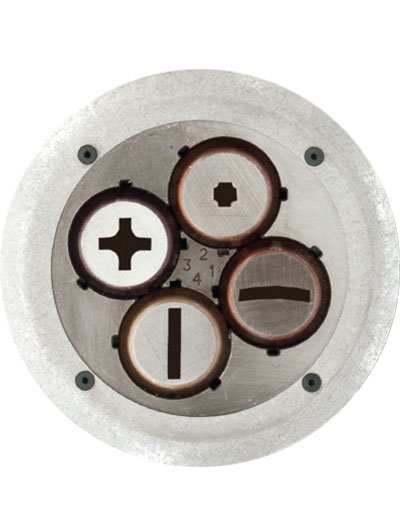

• FMTE 4: 4 × Ø 31,7 mm

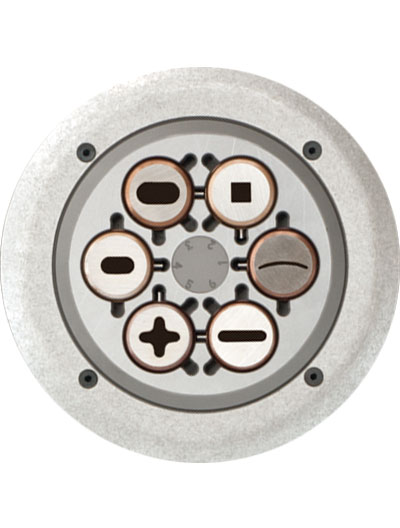

• FMTE 6: 6 × Ø 24 mm

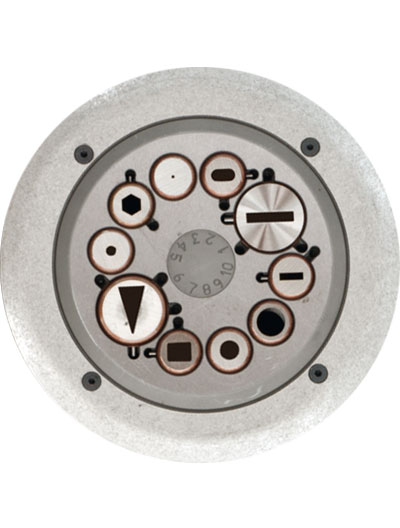

• FMTE 10: 2 × Ø 24 mm + 8 × Ø 12,7 mm

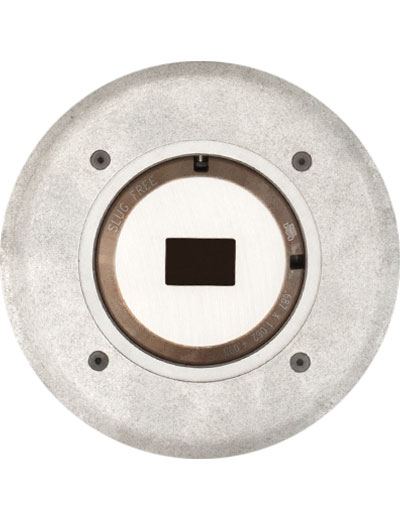

• Single Thick Turret Tool: jopa Ø 88,9 mm
• USB-portit: 6
• Asennettu teho: 8,5 kW
• Keskimääräinen tehonkulutus: 4,5 kW/h
• Paino X = 1300: noin 7900 kg
• Paino X = 2250: noin 8200 kg
• Paino X = 2500: noin 8300 kg
• Mitat X = 1300: 2240 × 3630 mm
• Mitat X = 2250: 3980 × 3630 mm
• Mitat X = 2500: 4840 × 3630 mm
• Erityisominaisuus: yksi kaksisuuntainen Autoindex-asema yhdistettynä Single Tool- ja FMTE Multitool -työkaluratkaisuihin
